Канальная мульти сплит-система Mitsubishi Heavy на 3 комнаты SCM100ZS-W/SRR25ZS-Wx2/SRR60ZS-W

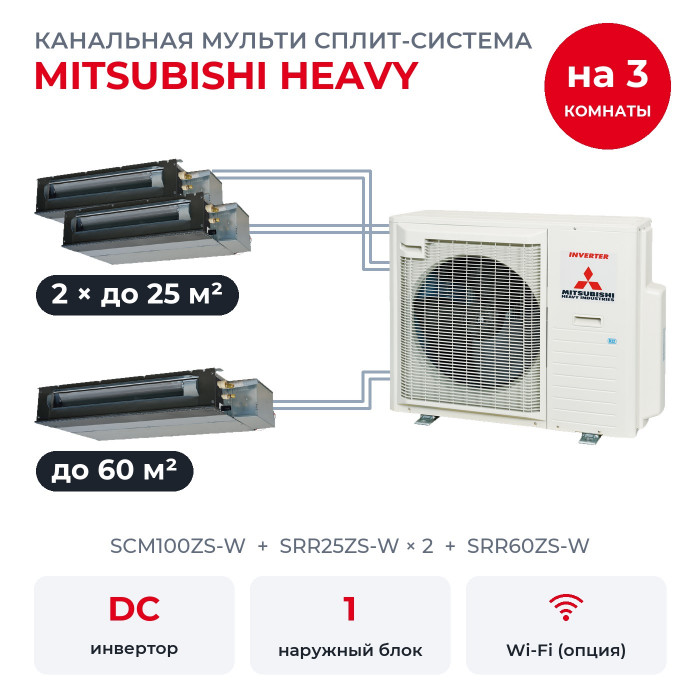

Мульти сплит-система Mitsubishi Heavy на три комнаты: кабинет до 25 м², переговорная до 25 м² и шоурум до 60 м². В набор входят наружный SCM100ZS-W и канальные блоки SRR25ZS-W × 2, SRR60ZS-W. Управляют ими с беспроводного пульта через выносной ИК-приёмник, а расписание на неделю держит таймер на 28 программ.

Как работает мульти-система

На фасаде висит один наружный блок, в каждой из трёх комнат свой внутренний. От наружного к каждой комнате идёт своя пара медных труб и свой межблочный кабель, а электричество подводят только к наружному. Температуру и скорость вентилятора каждая комната задаёт отдельно. Одновременно охлаждать одну комнату и греть другую система не умеет. Работает режим того внутреннего, который включили первым; тот, которому выбрали другой режим, гонит воздух без охлаждения и обогрева.

При нескольких работающих комнатах режим AUTO производитель не рекомендует, лучше ставить охлаждение или обогрев, чтобы наружный не останавливался из-за смены режимов.

Канальный SRR-ZS-W прячут за подвесным потолком: блок высотой 200 мм, воздух идёт к комнате по воздуховодам и выходит через решётки. Забор воздуха штатно сзади, снизу с отдельным комплектом. Конденсат поднимает встроенная помпа, до 600 мм.

Хватит ли мощности на три комнаты

Внутренние блоки вместе рассчитаны на 11 кВт холода, наружный SCM100ZS-W номинально даёт 10 кВт на холод и 10,5 кВт на тепло. Для ориентира: на 10 м² с потолком до 2,7 м нужен около 1 кВт. MHI приводит это сочетание в таблице сочетаний для своего наружного, и оно укладывается в ограничения каталога 2026 года.

По таблице MHI, когда все три комнаты работают на холод одновременно, у каждого SRR25ZS-W 2,27 и у SRR60ZS-W 5,45 кВт. На обогрев у каждого SRR25ZS-W 2,39 и у SRR60ZS-W 5,73 кВт.

Если включены все комнаты, наружный распределяет свою мощность между ними пропорционально, так написано в data book MHI. Когда часть комнат выключена, остальным достаётся больше.

Наружный рассчитан на пять комнат, здесь подключено три. По таблице сочетаний MHI к такому набору можно прибавить ещё два блока, если новые из той же серии.

Состав по комнатам

• SRR25ZS-W × 2: 2,5 кВт холода и 3,4 кВт тепла по номиналу, помещение до 25 м², шум от 24 дБ(А), статическое давление до 35 Па, забор снизу с комплектом UT-BAT1EF.
• SRR60ZS-W: 6 кВт холода и 6,8 кВт тепла по номиналу, помещение до 60 м², шум от 30 дБ(А), статическое давление до 50 Па, забор снизу с комплектом UT-BAT2EF.

У наружного все выходы под трубы 1/4" и 3/8", а у блока 60 газовая труба 1/2". Переходники с 3/8" на 1/2" для них лежат в коробке наружного.

Что умеют блоки SRR-ZS-W

• HIGH POWER на 15 минут включает интенсивную работу, чтобы быстрее выйти на нужную температуру.
• Недельный таймер: до 28 включений и выключений за неделю, до четырёх в сутки.
• NIGHT SETBACK. Дежурный обогрев держит в помещении около +10 °C, пока там никого нет.
• CLEAN. После работы блок около двух часов просушивает себя изнутри.

Из полезных мелочей: автоматическая оттайка, режим ECONOMY, автоперезапуск после отключения света, авторежим FUZZY AUTO, самодиагностика с кодами ошибок, осушение, таймер сна, таймер включения и выключения, мягкий пуск и блокировка от детей. С каждым блоком идёт беспроводной пульт с держателем и выносной ИК-приёмник на кабеле 1,8 м, на приёмнике есть кнопка включения. Проводные пульты RC-EX3A, RC-E5 или RCH-E3 подключают через адаптер SC-BIKN2-E. Для управления со смартфона во внутренний блок ставят Wi-Fi-адаптер, он продаётся отдельно; одновременно с ним проводной пульт не работает.

Чего в комплекте нет

• Разных режимов в комнатах одновременно. Охлаждать одну комнату и греть другую в одно время нельзя.
• Увлажнителя. Сухой зимний воздух кондиционер не увлажнит.
• Встроенного Wi-Fi. Для управления со смартфона докупают адаптер.
• Подмеса свежего воздуха. Уличный воздух SRR-ZS-W не подаёт.
• Воздуховодов, решёток и проводного пульта. Всё это подбирают отдельно под проект.
• Второго наружного. При поломке общего наружного не работают все комнаты сразу.

Наружный блок SCM100ZS-W

SCM100ZS-W работает на R32 с двухроторным компрессором, у него пять выходов. Звуковое давление 54 дБ(А) в охлаждении и 59 дБ(А) в обогреве, масса 73 кг, сезонная эффективность до SEER 8,60 и SCOP 4,50 в лучшем сочетании.

• Защита. Корпус IPX4, плата покрыта защитным слоем от влаги, автоматика следит за перегревом компрессора, током и обмерзанием, ошибки показываются кодами.
• Электричество. Однофазное, 220-240 В, только к наружному, кабель 3×2,5 мм² и автомат 25 А; к каждой комнате идёт свой межблочный кабель 4×1,5 мм².
• Длина трасс: до 25 м на каждую комнату и до 75 м всего; без дозаправки до 40 м (заводская заправка 2,98 кг R32).
• Погода. Охлаждает при уличной температуре от минус 15 до плюс 46 °C, греет до минус 15 °C. Иней с теплообменника зимой оттаивает автоматически.
• Разные этажи. Между наружным и внутренними до 20 м по высоте, между внутренними до 25 м.

Вопросы

Можно ли греть одну комнату и охлаждать другую? Нет. Работает режим блока, включённого первым, а блок с другим режимом гонит воздух как вентилятор.

Можно ли потом добавить комнату? Да, если итоговый набор есть в таблице сочетаний MHI. Новый внутренний подключают к свободному выходу своей трассой и кабелем.

Что входит в комплект? Наружный блок и три канальных блока с фильтром и помпой, к каждому беспроводной пульт и выносной ИК-приёмник. Воздуховоды, решётки, трубы и кабели подбирают под проект.
