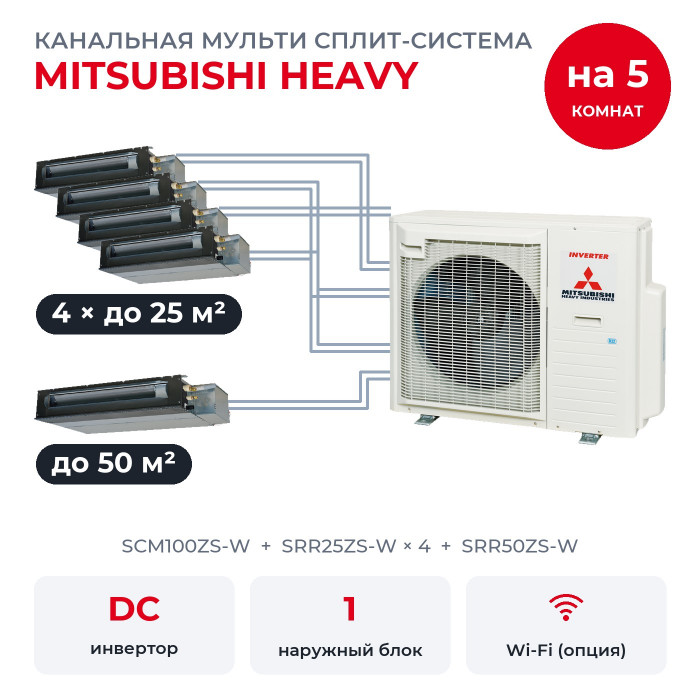

Канальная мульти сплит-система Mitsubishi Heavy на 5 комнат SCM100ZS-W/SRR25ZS-Wx4/SRR50ZS-W

Пять помещений обслуживает один наружный SCM100ZS-W. Здесь кабинет до 25 м², переговорная до 25 м², детская до 25 м², спальня до 25 м² и большая гостиная до 50 м², и в каждом помещении свой внутренний: SRR25ZS-W × 4, SRR50ZS-W. Управляют ими с беспроводного пульта через выносной ИК-приёмник, а расписание на неделю держит таймер на 28 программ.

Как устроена система

На фасаде висит один наружный блок, в каждой из пяти комнат свой внутренний. От наружного к каждой комнате идёт своя пара медных труб и свой межблочный кабель, а электричество подводят только к наружному. Температуру и скорость вентилятора каждая комната задаёт отдельно. Одновременно охлаждать одну комнату и греть другую система не умеет. Работает режим того внутреннего, который включили первым; тот, которому выбрали другой режим, гонит воздух без охлаждения и обогрева.

При нескольких работающих комнатах режим AUTO производитель не рекомендует, лучше ставить охлаждение или обогрев, чтобы наружный не останавливался из-за смены режимов.

Канальный SRR-ZS-W прячут за подвесным потолком: блок высотой 200 мм, воздух идёт к комнате по воздуховодам и выходит через решётки. Забор воздуха штатно сзади, снизу с отдельным комплектом. Конденсат поднимает встроенная помпа, до 600 мм.

Функции SRR-ZS-W

• HIGH POWER на 15 минут включает интенсивную работу, чтобы быстрее выйти на нужную температуру.
• Дежурное отопление NIGHT SETBACK поддерживает примерно +10 °C в пустом помещении.
• Недельный таймер хранит до 28 программ, до четырёх в день.
• CLEAN. После работы блок около двух часов просушивает себя изнутри.

Из полезных мелочей: самодиагностика, таймеры включения и выключения, блокировка кнопок пульта, комфортный пуск, таймер сна, экономичный режим ECONOMY, автоперезапуск после отключения света, авторежим FUZZY AUTO, режим осушения и автоматическая разморозка. С каждым блоком идёт беспроводной пульт с держателем и выносной ИК-приёмник на кабеле 1,8 м, на приёмнике есть кнопка включения. Проводные пульты RC-EX3A, RC-E5 или RCH-E3 подключают через адаптер SC-BIKN2-E. Wi-Fi подключают отдельным адаптером, его покупают дополнительно. Вместе с Wi-Fi-адаптером проводной пульт не подключить.

Мощность по комнатам

Ориентир для выбора: около 1 кВт холода на 10 м² при потолке до 2,7 м. Внутренние этого комплекта по номиналу дают вместе 15 кВт, наружный SCM100ZS-W рассчитан на 10 кВт холода и 10,5 кВт тепла. MHI приводит это сочетание в таблице сочетаний для своего наружного, и оно укладывается в ограничения каталога 2026 года.

Таблица сочетаний MHI показывает холод при одновременной работе всех комнат: у каждого SRR25ZS-W 1,67 и у SRR50ZS-W 3,33 кВт. В режиме обогрева у каждого SRR25ZS-W 1,75 и у SRR50ZS-W 3,5 кВт.

Сумма номиналов больше, чем выдаёт наружный, поэтому при одновременной работе мощность делится между комнатами пропорционально. Когда работает одна комната, её кондиционер выдаёт свой номинал.

Состав по комнатам

• SRR25ZS-W × 4: 2,5 кВт холода и 3,4 кВт тепла по номиналу, помещение до 25 м², шум от 24 дБ(А), статическое давление до 35 Па, забор снизу с комплектом UT-BAT1EF.
• SRR50ZS-W: 5 кВт холода и 5,8 кВт тепла по номиналу, помещение до 50 м², шум от 29 дБ(А), статическое давление до 50 Па, забор снизу с комплектом UT-BAT2EF.

У наружного все выходы под трубы 1/4" и 3/8", а у блока 50 газовая труба 1/2". Переходники с 3/8" на 1/2" для них лежат в коробке наружного.

Наружный блок SCM100ZS-W

У SCM100ZS-W двухроторный компрессор, хладагент R32, пять выходов под внутренние. Шум 54 дБ(А) на охлаждении и 59 дБ(А) на обогреве, масса 73 кг. Сезонная эффективность у наружного до SEER 8,60 и SCOP 4,50, точное значение зависит от сочетания блоков.

• Длина трасс: до 25 м на каждую комнату и до 75 м всего; без дозаправки до 40 м (заводская заправка 2,98 кг R32).
• Питание подводят только к наружному (одна фаза 220-240 В, 3×2,5 мм², автомат 25 А), внутренние получают его по кабелям 4×1,5 мм².
• Надёжность. Корпус со степенью защиты IPX4, влагозащитное покрытие платы, защиты от перегрева, перегрузки по току и обмерзания, самодиагностика.
• Погода. Охлаждает при уличной температуре от минус 15 до плюс 46 °C, греет до минус 15 °C. Иней с теплообменника зимой оттаивает автоматически.
• Разные этажи. Между наружным и внутренними до 20 м по высоте, между внутренними до 25 м.

Чего здесь нет

• Разных режимов в комнатах одновременно. Охлаждать одну комнату и греть другую в одно время нельзя.
• Увлажнения. Кондиционер может осушать воздух, но не увлажняет его.
• Wi-Fi-адаптера в коробке. Адаптер покупают отдельно, если нужно управление со смартфона.
• Подмеса свежего воздуха. Уличный воздух SRR-ZS-W не подаёт.
• Воздуховодов, решёток и проводного пульта. Всё это подбирают отдельно под проект.
• Резерва. Если наружный блок остановится, без кондиционера останутся все пять комнат.

Вопросы

Хватит ли мощности, если включить все пять комнат? Поодиночке каждая работает в полную силу. При одновременной работе мощность наружного делится пропорционально, цифры по комнатам есть выше.

Можно ли греть одну комнату и охлаждать другую? Нет. Работает режим блока, включённого первым, а блок с другим режимом гонит воздух как вентилятор.

Что входит в комплект? Наружный блок и пять канальных блоков с фильтром и помпой, к каждому беспроводной пульт и выносной ИК-приёмник. Воздуховоды, решётки, трубы и кабели подбирают под проект.
