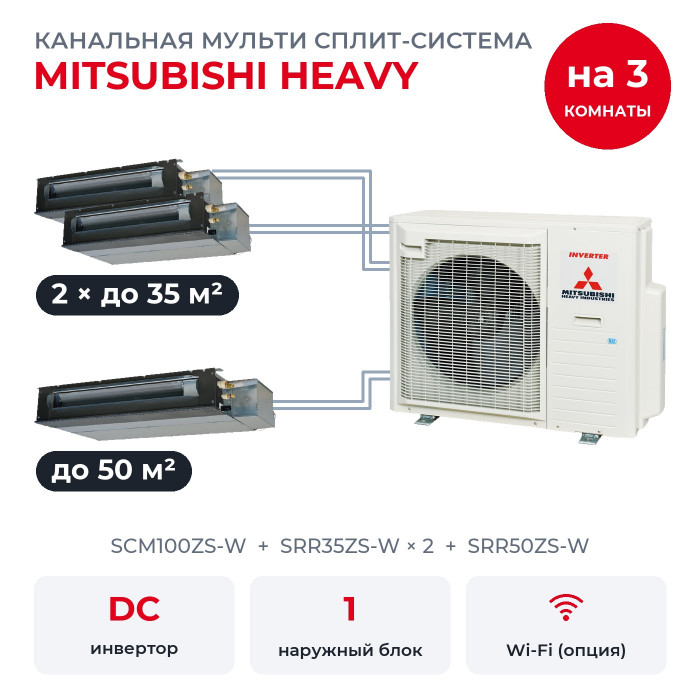

Канальная мульти сплит-система Mitsubishi Heavy на 3 комнаты SCM100ZS-W/SRR35ZS-Wx2/SRR50ZS-W

Три помещения обслуживает один наружный SCM100ZS-W. Здесь гостиная до 35 м², столовая до 35 м² и open space до 50 м², и в каждом помещении свой внутренний: SRR35ZS-W × 2, SRR50ZS-W. Управляют ими с беспроводного пульта через выносной ИК-приёмник, а расписание на неделю держит таймер на 28 программ.

Как работает мульти-система

На фасаде висит один наружный блок, в каждой из трёх комнат свой внутренний. От наружного к каждой комнате идёт своя пара медных труб и свой межблочный кабель, а электричество подводят только к наружному. Температуру и скорость вентилятора каждая комната задаёт отдельно. Режим у всей системы общий: если одна комната охлаждается, другую греть не получится. Приоритет у блока, который включили первым, а блок с другим режимом работает только как вентилятор.

При нескольких работающих комнатах режим AUTO производитель не рекомендует, лучше ставить охлаждение или обогрев, чтобы наружный не останавливался из-за смены режимов.

Канальный SRR-ZS-W прячут за подвесным потолком: блок высотой 200 мм, воздух идёт к комнате по воздуховодам и выходит через решётки. Забор воздуха штатно сзади, снизу с отдельным комплектом. Конденсат поднимает встроенная помпа, до 600 мм.

Сколько холода получит каждая комната

Ориентир для выбора: около 1 кВт холода на 10 м² при потолке до 2,7 м. Внутренние этого комплекта по номиналу дают вместе 12 кВт, наружный SCM100ZS-W рассчитан на 10 кВт холода и 10,5 кВт тепла. Сочетание есть в таблице сочетаний MHI и проходит по ограничениям каталога 2026 года.

Таблица сочетаний MHI показывает холод при одновременной работе всех комнат: у каждого SRR35ZS-W 2,92 и у SRR50ZS-W 4,17 кВт. В режиме обогрева у каждого SRR35ZS-W 3,06 и у SRR50ZS-W 4,38 кВт.

Если включены все комнаты, наружный распределяет свою мощность между ними пропорционально, так написано в data book MHI. Когда часть комнат выключена, остальным достаётся больше.

Наружный рассчитан на пять комнат, здесь подключено три. По таблице сочетаний MHI к такому набору можно прибавить ещё один блок, если новые из той же серии.

Что в комплекте

• SRR35ZS-W × 2: 3,5 кВт холода и 4,5 кВт тепла по номиналу, помещение до 35 м², шум от 25 дБ(А), статическое давление до 35 Па, забор снизу с комплектом UT-BAT1EF.
• SRR50ZS-W: 5 кВт холода и 5,8 кВт тепла по номиналу, помещение до 50 м², шум от 29 дБ(А), статическое давление до 50 Па, забор снизу с комплектом UT-BAT2EF.

Газовые выходы наружного 3/8", у блока 50 газ 1/2": нужные переходники MHI кладёт в коробку наружного.

Возможности блоков SRR-ZS-W

• Режим HIGH POWER работает 15 минут на максимуме.
• Дежурное отопление NIGHT SETBACK поддерживает примерно +10 °C в пустом помещении.
• CLEAN. После работы блок около двух часов просушивает себя изнутри.
• Недельный таймер хранит до 28 программ, до четырёх в день.

Ещё есть таймер сна, блокировка от детей, режим осушения, экономичный режим ECONOMY, самодиагностика, автоперезапуск после отключения света, автоматический режим FUZZY AUTO, мягкий пуск, таймеры включения и выключения и автоматическая оттайка. С каждым блоком идёт беспроводной пульт с держателем и выносной ИК-приёмник на кабеле 1,8 м, на приёмнике есть кнопка включения. Проводные пульты RC-EX3A, RC-E5 или RCH-E3 подключают через адаптер SC-BIKN2-E. Wi-Fi подключают отдельным адаптером, его покупают дополнительно. Вместе с Wi-Fi-адаптером проводной пульт не подключить.

Чего здесь нет

• Разных режимов в комнатах одновременно. Охлаждать одну комнату и греть другую в одно время нельзя.
• Увлажнителя. Сухой зимний воздух кондиционер не увлажнит.
• Wi-Fi-адаптера в коробке. Адаптер покупают отдельно, если нужно управление со смартфона.
• Подмеса свежего воздуха. Уличный воздух SRR-ZS-W не подаёт.
• Воздуховодов, решёток и проводного пульта. Всё это подбирают отдельно под проект.
• Второго наружного. При поломке общего наружного не работают все комнаты сразу.

Что важно знать про SCM100ZS-W

SCM100ZS-W работает на R32 с двухроторным компрессором, у него пять выходов. Звуковое давление 54 дБ(А) в охлаждении и 59 дБ(А) в обогреве, масса 73 кг, сезонная эффективность до SEER 8,60 и SCOP 4,50 в лучшем сочетании.

• Электричество. Однофазное, 220-240 В, только к наружному, кабель 3×2,5 мм² и автомат 25 А; к каждой комнате идёт свой межблочный кабель 4×1,5 мм².
• Перепад высот. Наружный может стоять выше или ниже внутренних до 20 м, внутренние между собой расходятся до 25 м.
• Длина трасс: до 25 м на каждую комнату и до 75 м всего; без дозаправки до 40 м (заводская заправка 2,98 кг R32).
• Температура на улице. Холод от минус 15 до плюс 46 °C, тепло до минус 15 °C, оттайка включается сама.
• Защита. Корпус IPX4, плата покрыта защитным слоем от влаги, автоматика следит за перегревом компрессора, током и обмерзанием, ошибки показываются кодами.

Вопросы

Можно ли потом добавить комнату? Да, если итоговый набор есть в таблице сочетаний MHI. Новый внутренний подключают к свободному выходу своей трассой и кабелем.

Что будет, если в одной комнате включить обогрев, а в другой охлаждение? Приоритет получит блок, включённый первым; второй будет работать только на вентиляцию.

Что входит в комплект? Наружный блок и три канальных блока с фильтром и помпой, к каждому беспроводной пульт и выносной ИК-приёмник. Воздуховоды, решётки, трубы и кабели подбирают под проект.
