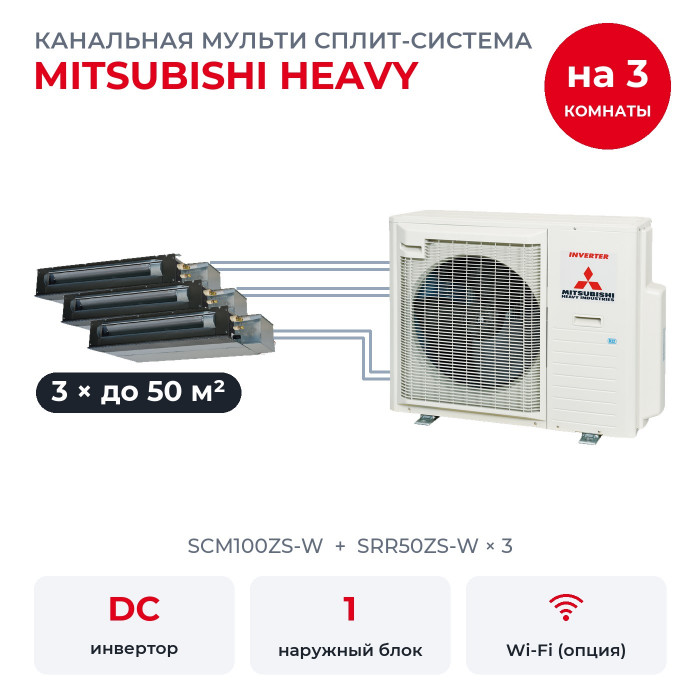

Канальная мульти сплит-система Mitsubishi Heavy на 3 комнаты SCM100ZS-W/SRR50ZS-Wx3

Три помещения обслуживает один наружный SCM100ZS-W. Здесь open space до 50 м², столовая до 50 м² и зал до 50 м², и в каждом помещении свой внутренний: SRR50ZS-W × 3. Управляют ими с беспроводного пульта через выносной ИК-приёмник, а расписание на неделю держит таймер на 28 программ.

Сколько холода получит каждая комната

Внутренние блоки вместе рассчитаны на 15 кВт холода, наружный SCM100ZS-W номинально даёт 10 кВт на холод и 10,5 кВт на тепло. Для ориентира: на 10 м² с потолком до 2,7 м нужен около 1 кВт. Сочетание есть в таблице сочетаний MHI и проходит по ограничениям каталога 2026 года.

По таблице MHI, когда все три комнаты работают на холод одновременно, у каждого SRR50ZS-W 3,33 кВт. На обогрев у каждого SRR50ZS-W 3,5 кВт.

Сумма номиналов больше, чем выдаёт наружный, поэтому при одновременной работе мощность делится между комнатами пропорционально. Когда работает одна комната, её кондиционер выдаёт свой номинал.

У SCM100ZS-W пять выходов, заняты три. Наборов с ещё одним блоком к этим в таблице сочетаний MHI нет, так что свободные выходы останутся пустыми.

Как работает мульти-система

У мульти-системы один уличный блок вместо нескольких. Каждая комната подключена к своему выходу наружного отдельной трассой и кабелем, пульт у каждой свой. Режим у всей системы общий: если одна комната охлаждается, другую греть не получится. Приоритет у блока, который включили первым, а блок с другим режимом работает только как вентилятор.

Если работают несколько комнат, MHI советует выбирать охлаждение или обогрев, а не AUTO: иначе режимы могут переключаться и наружный будет останавливаться.

Канальный SRR-ZS-W прячут за подвесным потолком: блок высотой 200 мм, воздух идёт к комнате по воздуховодам и выходит через решётки. Забор воздуха штатно сзади, снизу с отдельным комплектом. Конденсат поднимает встроенная помпа, до 600 мм.

Что в комплекте

SRR50ZS-W × 3: 5 кВт холода и 5,8 кВт тепла по номиналу, помещение до 50 м², шум от 29 дБ(А), статическое давление до 50 Па, забор снизу с комплектом UT-BAT2EF. Модель во всех комнатах одна.

У наружного все выходы под трубы 1/4" и 3/8", а у блоков 50 газовая труба 1/2". Переходники с 3/8" на 1/2" для них лежат в коробке наружного.

Возможности блоков SRR-ZS-W

• HIGH POWER на 15 минут включает интенсивную работу, чтобы быстрее выйти на нужную температуру.
• NIGHT SETBACK. Дежурный обогрев держит в помещении около +10 °C, пока там никого нет.
• CLEAN. После работы блок около двух часов просушивает себя изнутри.
• Недельный таймер хранит до 28 программ, до четырёх в день.

Кроме того, есть таймеры включения и выключения, самодиагностика с кодами ошибок, таймер сна, автоматическая разморозка, блокировка от детей, комфортный пуск, экономичный режим ECONOMY, режим осушения, автоперезапуск после отключения света и автоматический режим FUZZY AUTO. С каждым блоком идёт беспроводной пульт с держателем и выносной ИК-приёмник на кабеле 1,8 м, на приёмнике есть кнопка включения. Проводные пульты RC-EX3A, RC-E5 или RCH-E3 подключают через адаптер SC-BIKN2-E. Wi-Fi подключают отдельным адаптером, его покупают дополнительно. Вместе с Wi-Fi-адаптером проводной пульт не подключить.

Чего в комплекте нет

• Независимого выбора режима. Охлаждение или обогрев работает сразу для всей системы.
• Увлажнителя. Сухой зимний воздух кондиционер не увлажнит.
• Wi-Fi-адаптера в коробке. Адаптер покупают отдельно, если нужно управление со смартфона.
• Подмеса свежего воздуха. Уличный воздух SRR-ZS-W не подаёт.
• Воздуховодов и решёток. Их подбирают под помещение, трубы и кабели тоже покупают отдельно.
• Второго наружного. При поломке общего наружного не работают все комнаты сразу.

Что важно знать про SCM100ZS-W

У SCM100ZS-W двухроторный компрессор, хладагент R32, пять выходов под внутренние. Шум 54 дБ(А) на охлаждении и 59 дБ(А) на обогреве, масса 73 кг. Сезонная эффективность у наружного до SEER 8,60 и SCOP 4,50, точное значение зависит от сочетания блоков.

• Трассы. До каждого внутреннего до 25 м, все трассы вместе до 75 м. Заводской заправки 2,98 кг R32 хватает на 40 м, на более длинных систему дозаправляют при монтаже.
• Погода. Охлаждает при уличной температуре от минус 15 до плюс 46 °C, греет до минус 15 °C. Иней с теплообменника зимой оттаивает автоматически.
• Перепад высот. Наружный может стоять выше или ниже внутренних до 20 м, внутренние между собой расходятся до 25 м.
• Питание подводят только к наружному (одна фаза 220-240 В, 3×2,5 мм², автомат 25 А), внутренние получают его по кабелям 4×1,5 мм².
• Защита. Корпус IPX4, плата покрыта защитным слоем от влаги, автоматика следит за перегревом компрессора, током и обмерзанием, ошибки показываются кодами.

Вопросы

Можно ли потом добавить комнату? Нет. Выход у наружного свободен, но наборов с ещё одним блоком к этим в таблице сочетаний MHI нет.

Что будет, если в одной комнате включить обогрев, а в другой охлаждение? Приоритет получит блок, включённый первым; второй будет работать только на вентиляцию.

Что входит в комплект? Наружный блок и три канальных блока с фильтром и помпой, к каждому беспроводной пульт и выносной ИК-приёмник. Воздуховоды, решётки, трубы и кабели подбирают под проект.
