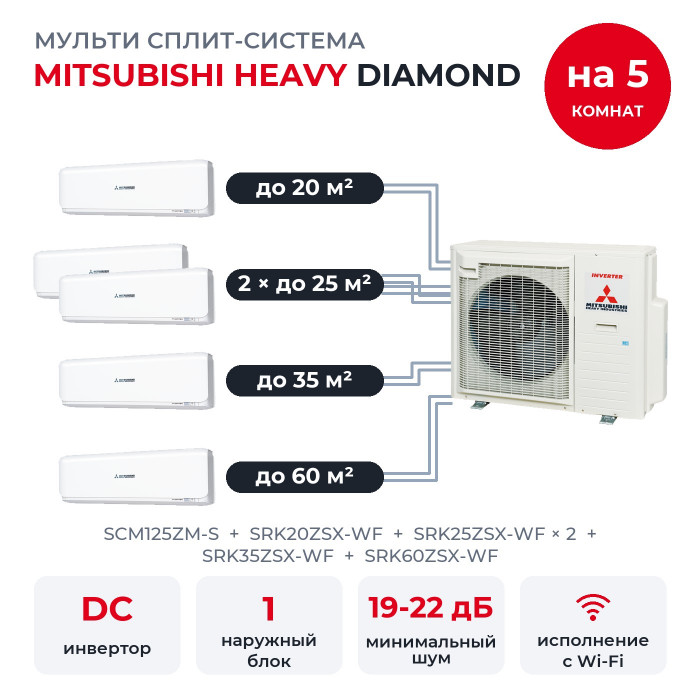

Мульти сплит-система Mitsubishi Heavy DIAMOND на 5 комнат SCM125ZM-S/SRK20ZSX-WF/SRK25ZSX-WFx2/SRK35ZSX-WF/SRK60ZSX-WF

Пять комнат обслуживает один наружный SCM125ZM-S. Здесь кабинет до 20 м², игровая до 25 м², библиотека до 25 м², спальня до 35 м² и мансарда до 60 м², и в каждом помещении свой внутренний: SRK20ZSX-WF, SRK25ZSX-WF × 2, SRK35ZSX-WF, SRK60ZSX-WF. Блоки Diamond с датчиком движения, тремя фильтрами и автоматическим распределением потока 3D AUTO. Цвет блоков: белый.

Как устроена система

У мульти-системы один уличный блок вместо нескольких. Каждая комната подключена к своему выходу наружного отдельной трассой и кабелем, пульт у каждой свой. Режим у всей системы общий: если одна комната охлаждается, другую греть не получится. Приоритет у блока, который включили первым, а блок с другим режимом работает только как вентилятор.

При нескольких работающих комнатах режим AUTO производитель не рекомендует, лучше ставить охлаждение или обогрев, чтобы наружный не останавливался из-за смены режимов.

Хватит ли мощности на пять комнат

Внутренние блоки вместе рассчитаны на 16,5 кВт холода, наружный SCM125ZM-S номинально даёт 12,5 кВт на холод и 13,5 кВт на тепло. Для ориентира: на 10 м² с потолком до 2,7 м нужен около 1 кВт. Сочетание есть в таблице сочетаний MHI и проходит по ограничениям каталога 2026 года.

Таблица сочетаний MHI показывает холод при одновременной работе всех комнат: у SRK20ZSX-WF 1,52 кВт, у каждого SRK25ZSX-WF 1,89 кВт, у SRK35ZSX-WF 2,65 кВт и у SRK60ZSX-WF 4,55 кВт. В режиме обогрева у SRK20ZSX-WF 1,64 кВт, у каждого SRK25ZSX-WF 2,05 кВт, у SRK35ZSX-WF 2,86 кВт и у SRK60ZSX-WF 4,91 кВт.

Если включены все комнаты, наружный распределяет свою мощность между ними пропорционально, так написано в data book MHI. Когда часть комнат выключена, остальным достаётся больше.

У SCM125ZM-S шесть выходов, заняты пять. В таблице сочетаний MHI есть наборы, где к этим блокам добавлен ещё один блок той же серии; новый блок подключают к свободному выходу своей трассой и кабелем.

Функции Diamond

• Фильтры в комплекте: противопылевой сетчатый, антиаллергенный на энзимах и фотокаталитический дезодорирующий.
• Передняя панель открывается только во время работы.
• Датчик присутствия: режим ECO меняет температуру по активности людей, функция AUTO OFF выключает блок, когда в комнате около часа пусто.
• Режим HIGH POWER ускоряет охлаждение и прогрев.
• Недельный таймер задаёт расписание работы на всю неделю.
• Режим 3D AUTO управляет скоростью вентилятора и направлением потока автоматически, воздух доходит до всех углов.
• Кнопка PRESET возвращает сохранённую настройку.
• Самоочистка SELF CLEAN просушивает внутренний блок после выключения.
• Дежурное отопление NIGHT SETBACK поддерживает примерно +10 °C в пустом помещении.
• Жалюзи влево-вправо поворачиваются с пульта.

Кроме того, есть таймер включения и выключения, кнопка включения на самом блоке, режим осушения, самодиагностика с кодами ошибок, таймер сна, автоматический перезапуск после перебоя с питанием, блокировка от детей, приглушение дисплея, мягкий пуск и автоматический режим FUZZY AUTO. К каждому внутреннему прилагается беспроводной пульт с держателем и двумя батарейками AAA; проводной пульт RC-E5 или RC-EX3A подключают через адаптер SC-BIKN2-E. Исполнение с Wi-Fi, для управления со смартфона.

Что в комплекте

• SRK20ZSX-WF: 2 кВт холода и 3 кВт тепла по номиналу, комната до 20 м², шум от 19 дБ(А).
• SRK25ZSX-WF × 2: 2,5 кВт холода и 3,4 кВт тепла по номиналу, комната до 25 м², шум от 19 дБ(А).
• SRK35ZSX-WF: 3,5 кВт холода и 4,5 кВт тепла по номиналу, комната до 35 м², шум от 19 дБ(А).
• SRK60ZSX-WF: 6 кВт холода и 6,8 кВт тепла по номиналу, комната до 60 м², шум от 22 дБ(А).

У наружного все выходы под трубы 1/4" и 3/8", а у блока 60 газовая труба 1/2". Переходники с 3/8" на 1/2" для них лежат в коробке наружного.

Наружный блок и монтаж

У SCM125ZM-S двухроторный компрессор, хладагент R410A, шесть выходов под внутренние блоки. Шум 57 дБ(А) на охлаждении и 60 дБ(А) на обогреве, масса 92 кг. Сезонная эффективность у наружного до SEER 5,61 и SCOP 4,11, точное значение зависит от сочетания блоков.

• Электричество. Однофазное, 220-240 В, только к наружному; к каждой комнате идёт свой межблочный кабель 4×1,5 мм².
• Трассы. До каждого внутреннего до 25 м, все трассы вместе до 90 м. Заводской заправки 6,00 кг R410A хватает на 50 м, на более длинных систему дозаправляют при монтаже.
• Разные этажи. Между наружным и внутренними до 20 м по высоте, между внутренними до 25 м.
• Погода. Охлаждает при уличной температуре от минус 15 до плюс 43 °C, греет до минус 15 °C. Иней с теплообменника зимой оттаивает автоматически.
• Защита. Корпус IPX4, плата покрыта защитным слоем от влаги, автоматика следит за перегревом компрессора, током и обмерзанием, ошибки показываются кодами.

Чего в комплекте нет

• Независимого выбора режима. Охлаждение или обогрев работает сразу для всей системы.
• Увлажнителя. Сухой зимний воздух кондиционер не увлажнит.
• Обработки ALLERGEN CLEAR. Кнопка на пульте есть, но в мульти-системе режим не работает, блок при нажатии останавливается. Антиаллергенный фильтр при этом на месте.
• Дренажного насоса. Конденсат уходит самотёком по дренажному шлангу.
• Труб и кабелей. Их подбирают при монтаже под длину трасс.
• Второго наружного. При поломке общего блока не работают все комнаты сразу.

Вопросы

Можно ли потом добавить комнату? Да, если итоговый набор есть в таблице сочетаний MHI. Новый блок подключают к свободному выходу своей трассой и кабелем.

Хватит ли мощности, если включить все пять комнат? Поодиночке каждая работает в полную силу. При одновременной работе мощность наружного делится пропорционально, цифры по комнатам есть выше.

Что входит в комплект? Наружный блок и пять внутренних; у каждого внутреннего беспроводной пульт с держателем, монтажная пластина и два фильтра очистки, антиаллергенный и фотокаталитический. Трубы, кабели и крепёж покупают отдельно.
