Мульти сплит-система Mitsubishi Heavy DIAMOND на 4 комнаты SCM125ZM-S/SRK20ZSX-WF/SRK35ZSX-WF/SRK50ZSX-WF/SRK60ZSX-WF

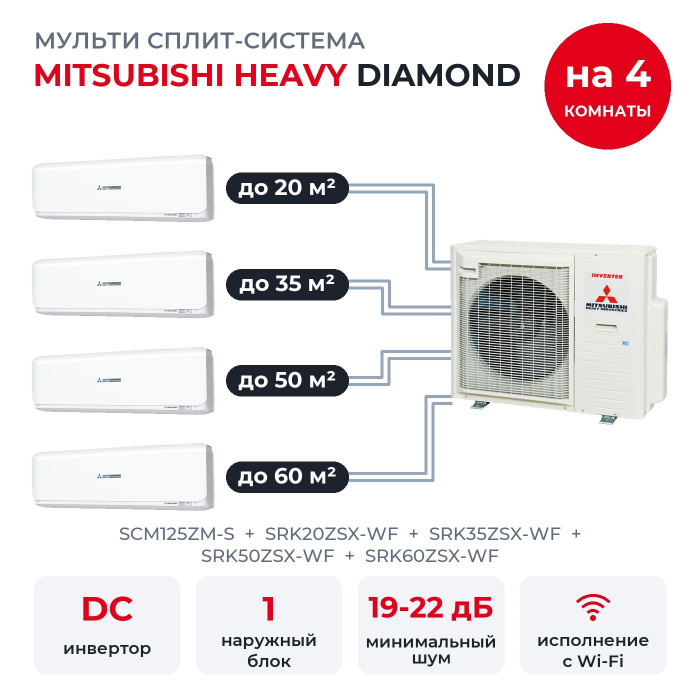

Четыре комнаты обслуживает один наружный SCM125ZM-S. Здесь мастерская до 20 м², гостиная до 35 м², кухня-гостиная до 50 м² и зал до 60 м², и в каждом помещении свой внутренний: SRK20ZSX-WF, SRK35ZSX-WF, SRK50ZSX-WF, SRK60ZSX-WF. Diamond с датчиком движения, тремя фильтрами и автоматическим распределением потока 3D AUTO. Цвет блоков: белый.

Как устроена система

У мульти-системы один уличный блок вместо нескольких. Каждая комната подключена к своему выходу наружного отдельной трассой и кабелем, пульт у каждой свой. Режим у всей системы общий: если одна комната охлаждается, другую греть не получится. Приоритет у блока, который включили первым, а блок с другим режимом работает только как вентилятор.

Если работают несколько комнат, MHI советует выбирать охлаждение или обогрев, а не AUTO: иначе режимы могут переключаться и наружный будет останавливаться.

Мощность по комнатам

Внутренние блоки вместе рассчитаны на 16,5 кВт холода, наружный SCM125ZM-S номинально даёт 12,5 кВт на холод и 13,5 кВт на тепло. Для ориентира: на 10 м² с потолком до 2,7 м нужен около 1 кВт. MHI приводит это сочетание в таблице сочетаний для своего наружного, и оно укладывается в ограничения каталога 2026 года.

Таблица сочетаний MHI показывает холод при одновременной работе всех комнат: у SRK20ZSX-WF 1,52 кВт, у SRK35ZSX-WF 2,65 кВт, у SRK50ZSX-WF 3,79 кВт и у SRK60ZSX-WF 4,55 кВт. В режиме обогрева у SRK20ZSX-WF 1,64 кВт, у SRK35ZSX-WF 2,86 кВт, у SRK50ZSX-WF 4,09 кВт и у SRK60ZSX-WF 4,91 кВт.

Если включены все комнаты, наружный распределяет свою мощность между ними пропорционально, так написано в data book MHI. Когда часть комнат выключена, остальным достаётся больше.

Наружный рассчитан на шесть комнат, здесь подключено четыре. По таблице сочетаний MHI к такому набору можно прибавить ещё один блок, если новые из той же серии.

Состав по комнатам

• SRK20ZSX-WF: 2 кВт холода и 3 кВт тепла по номиналу, комната до 20 м², шум от 19 дБ(А).
• SRK35ZSX-WF: 3,5 кВт холода и 4,5 кВт тепла по номиналу, комната до 35 м², шум от 19 дБ(А).
• SRK50ZSX-WF: 5 кВт холода и 5,8 кВт тепла по номиналу, комната до 50 м², шум от 22 дБ(А).
• SRK60ZSX-WF: 6 кВт холода и 6,8 кВт тепла по номиналу, комната до 60 м², шум от 22 дБ(А).

Газовые выходы наружного 3/8", у блоков 50 и 60 газ 1/2": нужные переходники MHI кладёт в коробку наружного.

Функции Diamond

• Фильтры в комплекте: противопылевой сетчатый, антиаллергенный на энзимах и фотокаталитический дезодорирующий.
• PRESET сохраняет любимую настройку и включает её одной кнопкой.
• Самоочистка SELF CLEAN просушивает внутренний блок после выключения.
• 3D AUTO. Блок сам выбирает скорость и направление потока, чтобы воздух расходился по всей комнате.
• Горизонтальные жалюзи управляются с пульта, без подхода к кондиционеру.
• NIGHT SETBACK. Дежурный обогрев держит в помещении около +10 °C, пока там никого нет.
• Передняя панель открывается только во время работы.
• HIGH POWER на время включает усиленный режим, когда комнату нужно быстро охладить или прогреть.
• Недельный таймер включает и выключает кондиционер по расписанию на каждый день.
• Датчик присутствия: режим ECO меняет температуру по активности людей, функция AUTO OFF выключает кондиционер, когда в комнате около часа пусто.

Ещё есть таймер включения и выключения, режим осушения, регулировка яркости дисплея, таймер сна, кнопка на корпусе на случай, если пульт потерялся, автоматический перезапуск после перебоя с питанием, самодиагностика, комфортный пуск, блокировка кнопок пульта и авторежим FUZZY AUTO. К каждому внутреннему прилагается беспроводной пульт с держателем и двумя батарейками AAA; проводной пульт RC-E5 или RC-EX3A подключают через адаптер SC-BIKN2-E. Это исполнение с Wi-Fi: кондиционером можно управлять со смартфона.

Чего здесь нет

• Независимого выбора режима. Охлаждение или обогрев работает сразу для всей системы.
• Увлажнителя. Сухой зимний воздух кондиционер не увлажнит.
• Режима ALLERGEN CLEAR. В мульти-системе он не работает, а если нажать кнопку по ошибке, этот блок остановится. Сам антиаллергенный фильтр в блоке стоит.
• Дренажного насоса. Конденсат уходит самотёком по дренажному шлангу.
• Труб и кабелей. Их подбирают при монтаже под длину трасс.
• Резерва. Если наружный блок остановится, без кондиционера останутся все четыре комнаты.

Наружный блок SCM125ZM-S

У SCM125ZM-S двухроторный компрессор, хладагент R410A, шесть выходов под внутренние. Шум 57 дБ(А) на охлаждении и 60 дБ(А) на обогреве, масса 92 кг. Сезонная эффективность у наружного до SEER 5,61 и SCOP 4,11, точное значение зависит от сочетания блоков.

• Перепад высот. Наружный может стоять выше или ниже внутренних до 20 м, внутренние между собой расходятся до 25 м.
• Трассы. До каждого внутреннего до 25 м, все трассы вместе до 90 м. Заводской заправки 6,00 кг R410A хватает на 50 м, на более длинных систему дозаправляют при монтаже.
• Температура на улице. Холод от минус 15 до плюс 43 °C, тепло до минус 15 °C, оттайка включается сама.
• Надёжность. Корпус со степенью защиты IPX4, влагозащитное покрытие платы, защиты от перегрева, перегрузки по току и обмерзания, самодиагностика.
• Питание подводят только к наружному (одна фаза 220-240 В), внутренние получают его по кабелям 4×1,5 мм².

Вопросы

Можно ли греть одну комнату и охлаждать другую? Нет. Работает режим блока, включённого первым, а блок с другим режимом гонит воздух как вентилятор.

Можно ли потом добавить комнату? Да, если итоговый набор есть в таблице сочетаний MHI. Новый внутренний подключают к свободному выходу своей трассой и кабелем.

Что входит в комплект? Наружный блок и четыре внутренних; у каждого внутреннего беспроводной пульт с держателем, монтажная пластина и два фильтра очистки, антиаллергенный и фотокаталитический. Трубы, кабели и крепёж покупают отдельно.
