Мульти сплит-система Mitsubishi Heavy DIAMOND на 5 комнат SCM125ZM-S/SRK20ZSX-WF/SRK35ZSX-WFx3/SRK60ZSX-WF

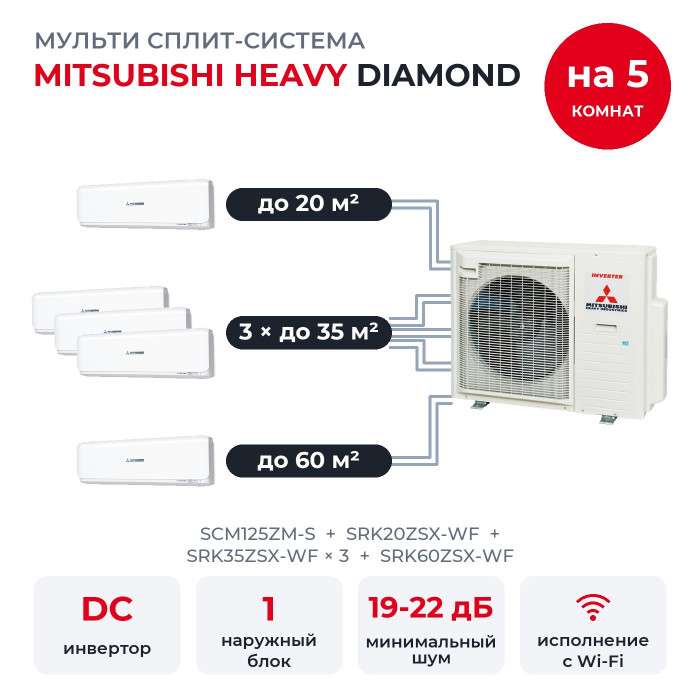

Пять комнат обслуживает один наружный SCM125ZM-S. Здесь небольшая спальня до 20 м², столовая до 35 м², большой кабинет до 35 м², гостиная до 35 м² и зал до 60 м², и в каждом помещении свой внутренний: SRK20ZSX-WF, SRK35ZSX-WF × 3, SRK60ZSX-WF. Блоки Diamond с датчиком движения, тремя фильтрами и автоматическим распределением потока 3D AUTO. Цвет блоков: белый.

Мощность по комнатам

Внутренние блоки вместе рассчитаны на 18,5 кВт холода, наружный SCM125ZM-S номинально даёт 12,5 кВт на холод и 13,5 кВт на тепло. Для ориентира: на 10 м² с потолком до 2,7 м нужен около 1 кВт. Сочетание есть в таблице сочетаний MHI и проходит по ограничениям каталога 2026 года.

По таблице MHI, когда все пять комнат работают на холод одновременно, у SRK20ZSX-WF 1,35 кВт, у каждого SRK35ZSX-WF 2,36 кВт и у SRK60ZSX-WF 4,05 кВт. На обогрев у SRK20ZSX-WF 1,46 кВт, у каждого SRK35ZSX-WF 2,55 кВт и у SRK60ZSX-WF 4,38 кВт.

Если включены все комнаты, наружный распределяет свою мощность между ними пропорционально, так написано в data book MHI. Когда часть комнат выключена, остальным достаётся больше.

У SCM125ZM-S шесть выходов, заняты пять. Наборов с ещё одним блоком к этим в таблице сочетаний MHI нет, так что свободный выход останется пустым.

Как устроена система

У мульти-системы один уличный блок вместо нескольких. Каждая комната подключена к своему выходу наружного отдельной трассой и кабелем, пульт у каждой свой. Одновременно охлаждать одну комнату и греть другую система не умеет. Работает режим блока, включённого первым; блок, которому выбрали другой режим, гонит воздух без охлаждения и обогрева.

Если работают несколько комнат, MHI советует выбирать охлаждение или обогрев, а не AUTO: иначе режимы могут переключаться и наружный блок будет останавливаться.

Состав по комнатам

• SRK20ZSX-WF: 2 кВт холода и 3 кВт тепла по номиналу, комната до 20 м², шум от 19 дБ(А).
• SRK35ZSX-WF × 3: 3,5 кВт холода и 4,5 кВт тепла по номиналу, комната до 35 м², шум от 19 дБ(А).
• SRK60ZSX-WF: 6 кВт холода и 6,8 кВт тепла по номиналу, комната до 60 м², шум от 22 дБ(А).

Газовые выходы наружного 3/8", у блока 60 газ 1/2": нужные переходники MHI кладёт в комплект наружного блока.

Возможности блоков SRK-ZSX

• Три фильтра. Моющийся сетчатый задерживает пыль, антиаллергенный работает на энзимах, фотокаталитический убирает запахи и тоже моется.
• Дежурное отопление NIGHT SETBACK поддерживает примерно +10 °C в пустом помещении.
• Самоочистка SELF CLEAN просушивает внутренний блок после выключения.
• Датчик присутствия: режим ECO меняет температуру по активности людей, функция AUTO OFF выключает блок, когда в комнате около часа пусто.
• Кнопка PRESET возвращает сохранённую настройку.
• Режим HIGH POWER ускоряет охлаждение и прогрев.
• 3D AUTO. Блок сам выбирает скорость и направление потока, чтобы воздух расходился по всей комнате.
• Передняя панель открывается только во время работы.
• Жалюзи влево-вправо поворачиваются с пульта.
• Недельный таймер включает и выключает кондиционер по расписанию на каждый день.

Кроме того, есть самодиагностика с кодами ошибок, мягкий пуск, автоперезапуск после отключения света, таймеры включения и выключения, режим осушения, таймер сна, автоматический режим FUZZY AUTO, кнопка на корпусе на случай, если пульт потерялся, блокировка кнопок пульта и регулировка яркости дисплея. К каждому внутреннему прилагается беспроводной пульт с держателем и двумя батарейками AAA; проводной пульт RC-E5 или RC-EX3A подключают через адаптер SC-BIKN2-E. Исполнение с Wi-Fi, для управления со смартфона.

Чего в комплекте нет

• Разных режимов в комнатах одновременно. Охлаждать одну комнату и греть другую в одно время нельзя.
• Увлажнения. Кондиционер может осушать воздух, но не увлажняет его.
• Обработки ALLERGEN CLEAR. Кнопка на пульте есть, но в мульти-системе режим не работает, блок при нажатии останавливается. Антиаллергенный фильтр при этом на месте.
• Дренажного насоса. Конденсат уходит самотёком по дренажному шлангу.
• Труб и кабелей. Их подбирают при монтаже под длину трасс.
• Второго наружного. При поломке общего блока не работают все комнаты сразу.

Что важно знать про SCM125ZM-S

SCM125ZM-S работает на R410A с двухроторным компрессором, у него шесть выходов. Звуковое давление 57 дБ(А) в охлаждении и 60 дБ(А) в обогреве, масса 92 кг, сезонная эффективность до SEER 5,61 и SCOP 4,11 в лучшем сочетании.

• Питание подводят только к наружному (одна фаза 220-240 В), внутренние получают его по кабелям 4×1,5 мм².
• Защита. Корпус IPX4, плата покрыта защитным слоем от влаги, автоматика следит за перегревом компрессора, током и обмерзанием, ошибки показываются кодами.
• Перепад высот. Наружный может стоять выше или ниже внутренних до 20 м, внутренние между собой расходятся до 25 м.
• Трассы. До каждого внутреннего до 25 м, все трассы вместе до 90 м. Заводской заправки 6,00 кг R410A хватает на 50 м, на более длинных систему дозаправляют при монтаже.
• Погода. Охлаждает при уличной температуре от минус 15 до плюс 43 °C, греет до минус 15 °C. Иней с теплообменника зимой оттаивает автоматически.

Вопросы

Хватит ли мощности, если включить все пять комнат? Поодиночке каждая работает в полную силу. При одновременной работе мощность наружного делится пропорционально, цифры по комнатам есть выше.

Что будет, если в одной комнате включить обогрев, а в другой охлаждение? Приоритет получит блок, включённый первым; второй будет работать только на вентиляцию.

Что входит в комплект? Наружный блок и пять внутренних; у каждого внутреннего беспроводной пульт с держателем, монтажная пластина и два фильтра очистки, антиаллергенный и фотокаталитический. Трубы, кабели и крепёж покупают отдельно.
