Мульти сплит-система Mitsubishi Heavy DIAMOND на 5 комнат SCM125ZM-S/SRK20ZSX-WFx2/SRK25ZSX-WF/SRK35ZSX-WF/SRK50ZSX-WF

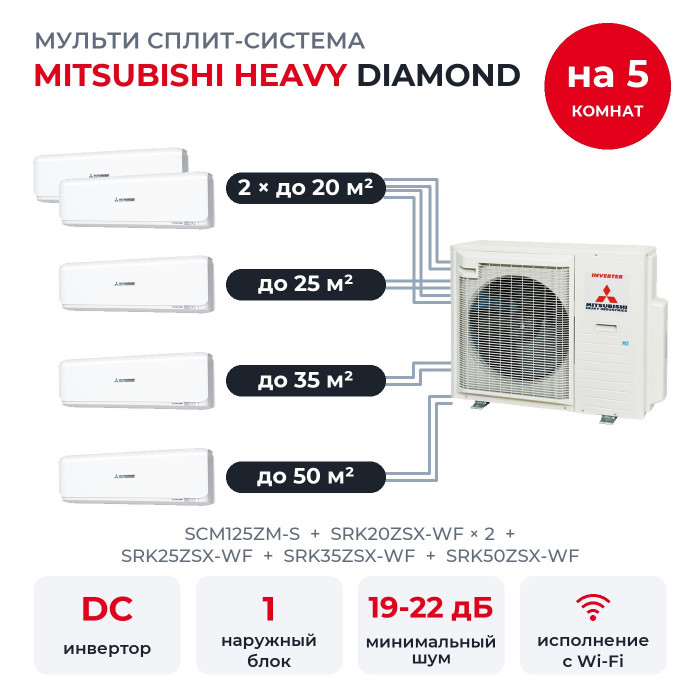

Пять комнат обслуживает один наружный SCM125ZM-S. Здесь игровая до 20 м², детская до 20 м², спальня до 25 м², столовая до 35 м² и зал до 50 м², и в каждом помещении свой внутренний: SRK20ZSX-WF × 2, SRK25ZSX-WF, SRK35ZSX-WF, SRK50ZSX-WF. Блоки Diamond с датчиком движения, тремя фильтрами и автоматическим распределением потока 3D AUTO. Цвет блоков: белый.

Мощность по комнатам

Ориентир для выбора: около 1 кВт холода на 10 м² при потолке до 2,7 м. Блоки этого комплекта по номиналу дают вместе 15 кВт, наружный SCM125ZM-S рассчитан на 12,5 кВт холода и 13,5 кВт тепла. Сочетание есть в таблице сочетаний MHI и проходит по ограничениям каталога 2026 года.

Таблица сочетаний MHI показывает холод при одновременной работе всех комнат: у каждого SRK20ZSX-WF 1,67 кВт, у SRK25ZSX-WF 2,08 кВт, у SRK35ZSX-WF 2,92 кВт и у SRK50ZSX-WF 4,17 кВт. В режиме обогрева у каждого SRK20ZSX-WF 1,8 кВт, у SRK25ZSX-WF 2,25 кВт, у SRK35ZSX-WF 3,15 кВт и у SRK50ZSX-WF 4,5 кВт.

Если включены все комнаты, наружный распределяет свою мощность между ними пропорционально, так написано в data book MHI. Когда часть комнат выключена, остальным достаётся больше.

Наружный рассчитан на шесть комнат, здесь подключено пять. По таблице сочетаний MHI к такому набору можно прибавить ещё один блок, если новый блок из той же серии.

Как работает мульти-система

У мульти-системы один уличный блок вместо нескольких. Каждая комната подключена к своему выходу наружного отдельной трассой и кабелем, пульт у каждой свой. Режим у всей системы общий: если одна комната охлаждается, другую греть не получится. Приоритет у блока, который включили первым, а блок с другим режимом работает только как вентилятор.

При нескольких работающих комнатах режим AUTO производитель не рекомендует, лучше ставить охлаждение или обогрев, чтобы наружный не останавливался из-за смены режимов.

Внутренние блоки

• SRK20ZSX-WF × 2: 2 кВт холода и 3 кВт тепла по номиналу, комната до 20 м², шум от 19 дБ(А).
• SRK25ZSX-WF: 2,5 кВт холода и 3,4 кВт тепла по номиналу, комната до 25 м², шум от 19 дБ(А).
• SRK35ZSX-WF: 3,5 кВт холода и 4,5 кВт тепла по номиналу, комната до 35 м², шум от 19 дБ(А).
• SRK50ZSX-WF: 5 кВт холода и 5,8 кВт тепла по номиналу, комната до 50 м², шум от 22 дБ(А).

Газовые выходы наружного 3/8", у блока 50 газ 1/2": нужные переходники MHI кладёт в комплект наружного блока.

Функции Diamond

• Фильтры в комплекте: противопылевой сетчатый, антиаллергенный на энзимах и фотокаталитический дезодорирующий.
• HIGH POWER на время включает усиленный режим, когда комнату нужно быстро охладить или прогреть.
• Самоочистка SELF CLEAN просушивает внутренний блок после выключения.
• Кнопка PRESET возвращает сохранённую настройку.
• Жалюзи влево-вправо поворачиваются с пульта.
• Датчик движения. В режиме ECO блок подстраивает температуру под активность людей, а если в комнате никого нет около часа, останавливается сам (AUTO OFF, время меняется на 2 часа).
• Дежурное отопление NIGHT SETBACK поддерживает примерно +10 °C в пустом помещении.
• Недельный таймер включает и выключает кондиционер по расписанию на каждый день.
• Передняя панель открывается только во время работы.
• Режим 3D AUTO управляет скоростью вентилятора и направлением потока автоматически, воздух доходит до всех углов.

Кроме того, есть мягкий пуск, автоматический режим FUZZY AUTO, таймер включения и выключения, блокировка от детей, осушение, автоматический перезапуск после перебоя с питанием, таймер сна, кнопка включения на самом блоке, самодиагностика и регулировка яркости дисплея. К каждому внутреннему прилагается беспроводной пульт с держателем и двумя батарейками AAA; проводной пульт RC-E5 или RC-EX3A подключают через адаптер SC-BIKN2-E. Исполнение с Wi-Fi, для управления со смартфона.

Чего у комплекта нет

• Независимого выбора режима. Охлаждение или обогрев работает сразу для всей системы.
• Увлажнителя. Сухой зимний воздух кондиционер не увлажнит.
• Обработки ALLERGEN CLEAR. Кнопка на пульте есть, но в мульти-системе режим не работает, блок при нажатии останавливается. Антиаллергенный фильтр при этом на месте.
• Дренажного насоса. Конденсат уходит самотёком по дренажному шлангу.
• Монтажных материалов. Трубы, межблочные кабели, кабель питания и крепёж покупают отдельно.
• Второго наружного. При поломке общего блока не работают все комнаты сразу.

Что важно знать про SCM125ZM-S

У SCM125ZM-S двухроторный компрессор, хладагент R410A, шесть выходов под внутренние блоки. Шум 57 дБ(А) на охлаждении и 60 дБ(А) на обогреве, масса 92 кг. Сезонная эффективность у наружного до SEER 5,61 и SCOP 4,11, точное значение зависит от сочетания блоков.

• Разные этажи. Между наружным и внутренними до 20 м по высоте, между внутренними до 25 м.
• Трассы. До каждого внутреннего до 25 м, все трассы вместе до 90 м. Заводской заправки 6,00 кг R410A хватает на 50 м, на более длинных систему дозаправляют при монтаже.
• Электричество. Однофазное, 220-240 В, только к наружному; к каждой комнате идёт свой межблочный кабель 4×1,5 мм².
• Защита. Корпус IPX4, плата покрыта защитным слоем от влаги, автоматика следит за перегревом компрессора, током и обмерзанием, ошибки показываются кодами.
• Погода. Охлаждает при уличной температуре от минус 15 до плюс 43 °C, греет до минус 15 °C. Иней с теплообменника зимой оттаивает автоматически.

Вопросы

Хватит ли мощности, если включить все пять комнат? Поодиночке каждая работает в полную силу. При одновременной работе мощность наружного делится пропорционально, цифры по комнатам есть выше.

Можно ли потом добавить комнату? Да, если итоговый набор есть в таблице сочетаний MHI. Новый блок подключают к свободному выходу своей трассой и кабелем.

Что входит в комплект? Наружный блок и пять внутренних; у каждого внутреннего беспроводной пульт с держателем, монтажная пластина и два фильтра очистки, антиаллергенный и фотокаталитический. Трубы, кабели и крепёж покупают отдельно.
