Мульти сплит-система Mitsubishi Heavy DIAMOND на 4 комнаты SCM125ZM-S/SRK20ZSX-WFx2/SRK50ZSX-WF/SRK60ZSX-WF

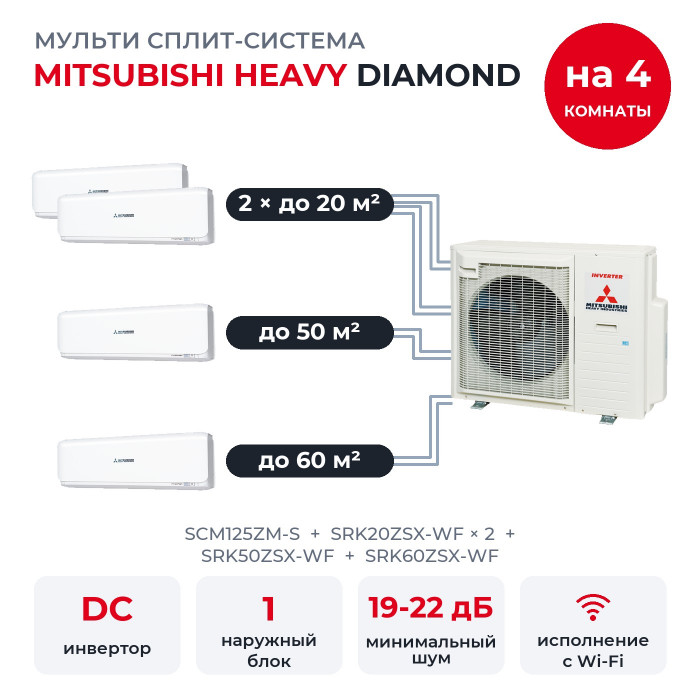

Четыре комнаты обслуживает один наружный SCM125ZM-S. Здесь игровая до 20 м², детская до 20 м², кухня-гостиная до 50 м² и мансарда до 60 м², и в каждом помещении свой внутренний: SRK20ZSX-WF × 2, SRK50ZSX-WF, SRK60ZSX-WF. Diamond, верхняя настенная серия MHI: датчик движения, три фильтра очистки и режим 3D AUTO. Корпус белый.

Мощность по комнатам

Внутренние блоки вместе рассчитаны на 15 кВт холода, наружный SCM125ZM-S номинально даёт 12,5 кВт на холод и 13,5 кВт на тепло. Для ориентира: на 10 м² с потолком до 2,7 м нужен около 1 кВт. MHI приводит это сочетание в таблице сочетаний для своего наружного блока, и оно укладывается в ограничения каталога 2026 года.

Таблица сочетаний MHI показывает холод при одновременной работе всех комнат: у каждого SRK20ZSX-WF 1,67 кВт, у SRK50ZSX-WF 4,17 кВт и у SRK60ZSX-WF 5 кВт. В режиме обогрева у каждого SRK20ZSX-WF 1,8 кВт, у SRK50ZSX-WF 4,5 кВт и у SRK60ZSX-WF 5,4 кВт.

Если включены все комнаты, наружный распределяет свою мощность между ними пропорционально, так написано в data book MHI. Когда часть комнат выключена, остальным достаётся больше.

Наружный рассчитан на шесть комнат, здесь подключено четыре. По таблице сочетаний MHI к такому набору можно прибавить ещё два блока, если новый блок из той же серии.

Как работает мульти-система

У мульти-системы один уличный блок вместо нескольких. Каждая комната подключена к своему выходу наружного отдельной трассой и кабелем, пульт у каждой свой. Одновременно охлаждать одну комнату и греть другую система не умеет. Работает режим блока, включённого первым; блок, которому выбрали другой режим, гонит воздух без охлаждения и обогрева.

При нескольких работающих комнатах режим AUTO производитель не рекомендует, лучше ставить охлаждение или обогрев, чтобы наружный не останавливался из-за смены режимов.

Внутренние блоки

• SRK20ZSX-WF × 2: 2 кВт холода и 3 кВт тепла по номиналу, комната до 20 м², шум от 19 дБ(А).
• SRK50ZSX-WF: 5 кВт холода и 5,8 кВт тепла по номиналу, комната до 50 м², шум от 22 дБ(А).
• SRK60ZSX-WF: 6 кВт холода и 6,8 кВт тепла по номиналу, комната до 60 м², шум от 22 дБ(А).

У наружного все выходы под трубы 1/4" и 3/8", а у блоков 50 и 60 газовая труба 1/2". Переходники с 3/8" на 1/2" для них лежат в коробке наружного.

Функции Diamond

• Фильтры в комплекте: противопылевой сетчатый, антиаллергенный на энзимах и фотокаталитический дезодорирующий.
• Датчик присутствия: режим ECO меняет температуру по активности людей, функция AUTO OFF выключает блок, когда в комнате около часа пусто.
• Передняя панель открывается только во время работы.
• Недельный таймер включает и выключает кондиционер по расписанию на каждый день.
• Дежурное отопление NIGHT SETBACK поддерживает примерно +10 °C в пустом помещении.
• Жалюзи влево-вправо поворачиваются с пульта.
• HIGH POWER на время включает усиленный режим, когда комнату нужно быстро охладить или прогреть.
• Кнопка PRESET возвращает сохранённую настройку.
• SELF CLEAN. После работы блок просушивает себя изнутри, чтобы не заводилась сырость.
• 3D AUTO. Блок сам выбирает скорость и направление потока, чтобы воздух расходился по всей комнате.

Из полезных мелочей: таймер включения и выключения, авторежим FUZZY AUTO, комфортный пуск, таймер сна, автоматический перезапуск после перебоя с питанием, блокировка от детей, режим осушения, кнопка включения на самом блоке, приглушение дисплея и самодиагностика с кодами ошибок. К каждому внутреннему прилагается беспроводной пульт с держателем и двумя батарейками AAA; проводной пульт RC-E5 или RC-EX3A подключают через адаптер SC-BIKN2-E. Исполнение с Wi-Fi, для управления со смартфона.

Чего у комплекта нет

• Независимого выбора режима. Охлаждение или обогрев работает сразу для всей системы.
• Увлажнителя. Сухой зимний воздух кондиционер не увлажнит.
• Обработки ALLERGEN CLEAR. Кнопка на пульте есть, но в мульти-системе режим не работает, блок при нажатии останавливается. Антиаллергенный фильтр при этом на месте.
• Помпы для конденсата. Дренаж у настенных блоков самотёчный.
• Монтажных материалов. Трубы, межблочные кабели, кабель питания и крепёж покупают отдельно.
• Резерва. Если наружный блок остановится, без кондиционера останутся все четыре комнаты.

Что важно знать про SCM125ZM-S

SCM125ZM-S работает на R410A с двухроторным компрессором, у него шесть выходов. Звуковое давление 57 дБ(А) в охлаждении и 60 дБ(А) в обогреве, масса 92 кг, сезонная эффективность до SEER 5,61 и SCOP 4,11 в лучшем сочетании.

• Трассы. До каждого внутреннего до 25 м, все трассы вместе до 90 м. Заводской заправки 6,00 кг R410A хватает на 50 м, на более длинных систему дозаправляют при монтаже.
• Питание подводят только к наружному (одна фаза 220-240 В), внутренние получают его по кабелям 4×1,5 мм².
• Погода. Охлаждает при уличной температуре от минус 15 до плюс 43 °C, греет до минус 15 °C. Иней с теплообменника зимой оттаивает автоматически.
• Перепад высот. Наружный может стоять выше или ниже внутренних до 20 м, внутренние между собой расходятся до 25 м.
• Защита. Корпус IPX4, плата покрыта защитным слоем от влаги, автоматика следит за перегревом компрессора, током и обмерзанием, ошибки показываются кодами.

Вопросы

Можно ли потом добавить комнату? Да, если итоговый набор есть в таблице сочетаний MHI. Новый блок подключают к свободному выходу своей трассой и кабелем.

Что будет, если в одной комнате включить обогрев, а в другой охлаждение? Приоритет получит блок, включённый первым; второй будет работать только на вентиляцию.

Что входит в комплект? Наружный блок и четыре внутренних; у каждого внутреннего беспроводной пульт с держателем, монтажная пластина и два фильтра очистки, антиаллергенный и фотокаталитический. Трубы, кабели и крепёж покупают отдельно.
