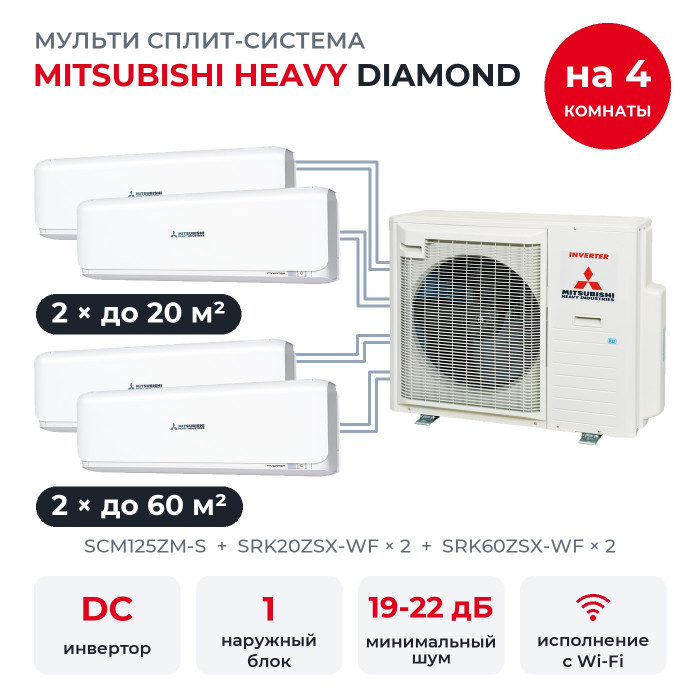

Мульти сплит-система Mitsubishi Heavy DIAMOND на 4 комнаты SCM125ZM-S/SRK20ZSX-WFx2/SRK60ZSX-WFx2

Четыре комнаты обслуживает один наружный SCM125ZM-S. Здесь детская до 20 м², игровая до 20 м², зал до 60 м² и большая гостиная до 60 м², и в каждом помещении свой внутренний: SRK20ZSX-WF × 2, SRK60ZSX-WF × 2. Блоки Diamond с датчиком движения, тремя фильтрами и автоматическим распределением потока 3D AUTO. Цвет блоков: белый.

Мощность по комнатам

Внутренние блоки вместе рассчитаны на 16 кВт холода, наружный SCM125ZM-S номинально даёт 12,5 кВт на холод и 13,5 кВт на тепло. Для ориентира: на 10 м² с потолком до 2,7 м нужен около 1 кВт. Сочетание есть в таблице сочетаний MHI и проходит по ограничениям каталога 2026 года.

По таблице MHI, когда все четыре комнаты работают на холод одновременно, у каждого SRK20ZSX-WF 1,56 кВт и у каждого SRK60ZSX-WF 4,69 кВт. На обогрев у каждого SRK20ZSX-WF 1,69 кВт и у каждого SRK60ZSX-WF 5,06 кВт.

Если включены все комнаты, наружный распределяет свою мощность между ними пропорционально, так написано в data book MHI. Когда часть комнат выключена, остальным достаётся больше.

У SCM125ZM-S шесть выходов, заняты четыре. В таблице сочетаний MHI есть наборы, где к этим блокам добавлен ещё один блок той же серии; новый блок подключают к свободному выходу своей трассой и кабелем.

Как устроена система

На фасаде висит один наружный блок, в каждой из четырёх комнат свой внутренний. От наружного к каждой комнате идёт своя пара медных труб и свой межблочный кабель, а электричество подводят только к наружному. Температуру и скорость вентилятора каждая комната задаёт отдельно. Режим у всей системы общий: если одна комната охлаждается, другую греть не получится. Приоритет у блока, который включили первым, а блок с другим режимом работает только как вентилятор.

При нескольких работающих комнатах режим AUTO производитель не рекомендует, лучше ставить охлаждение или обогрев, чтобы наружный не останавливался из-за смены режимов.

Внутренние блоки

• SRK20ZSX-WF × 2: 2 кВт холода и 3 кВт тепла по номиналу, комната до 20 м², шум от 19 дБ(А).
• SRK60ZSX-WF × 2: 6 кВт холода и 6,8 кВт тепла по номиналу, комната до 60 м², шум от 22 дБ(А).

У наружного все выходы под трубы 1/4" и 3/8", а у блоков 60 газовая труба 1/2". Переходники с 3/8" на 1/2" для них лежат в коробке наружного.

Что умеют блоки Diamond

• Фильтры в комплекте: противопылевой сетчатый, антиаллергенный на энзимах и фотокаталитический дезодорирующий.
• Дежурное отопление NIGHT SETBACK поддерживает примерно +10 °C в пустом помещении.
• Недельный таймер задаёт расписание работы на всю неделю.
• HIGH POWER на время включает усиленный режим, когда комнату нужно быстро охладить или прогреть.
• Самоочистка SELF CLEAN просушивает внутренний блок после выключения.
• Передняя панель открывается только во время работы.
• Датчик присутствия: режим ECO меняет температуру по активности людей, функция AUTO OFF выключает блок, когда в комнате около часа пусто.
• Кнопка PRESET возвращает сохранённую настройку.
• Жалюзи влево-вправо поворачиваются с пульта.
• Режим 3D AUTO управляет скоростью вентилятора и направлением потока автоматически, воздух доходит до всех углов.

Кроме того, есть таймер сна, самодиагностика, блокировка от детей, авторежим FUZZY AUTO, таймеры включения и выключения, комфортный пуск, регулировка яркости дисплея, автоперезапуск после отключения света, осушение и кнопка на корпусе на случай, если пульт потерялся. К каждому внутреннему прилагается беспроводной пульт с держателем и двумя батарейками AAA; проводной пульт RC-E5 или RC-EX3A подключают через адаптер SC-BIKN2-E. Исполнение с Wi-Fi, для управления со смартфона.

Чего у комплекта нет

• Независимого выбора режима. Охлаждение или обогрев работает сразу для всей системы.
• Увлажнителя. Сухой зимний воздух кондиционер не увлажнит.
• Обработки ALLERGEN CLEAR. Кнопка на пульте есть, но в мульти-системе режим не работает, блок при нажатии останавливается. Антиаллергенный фильтр при этом на месте.
• Дренажного насоса. Конденсат уходит самотёком по дренажному шлангу.
• Труб и кабелей. Их подбирают при монтаже под длину трасс.
• Второго наружного. При поломке общего блока не работают все комнаты сразу.

Наружный блок и монтаж

SCM125ZM-S работает на R410A с двухроторным компрессором, у него шесть выходов. Звуковое давление 57 дБ(А) в охлаждении и 60 дБ(А) в обогреве, масса 92 кг, сезонная эффективность до SEER 5,61 и SCOP 4,11 в лучшем сочетании.

• Перепад высот. Наружный может стоять выше или ниже внутренних до 20 м, внутренние между собой расходятся до 25 м.
• Электричество. Однофазное, 220-240 В, только к наружному; к каждой комнате идёт свой межблочный кабель 4×1,5 мм².
• Трассы. До каждого внутреннего до 25 м, все трассы вместе до 90 м. Заводской заправки 6,00 кг R410A хватает на 50 м, на более длинных систему дозаправляют при монтаже.
• Надёжность. Корпус со степенью защиты IPX4, влагозащитное покрытие платы, защиты от перегрева, перегрузки по току и обмерзания, самодиагностика.
• Температура на улице. Холод от минус 15 до плюс 43 °C, тепло до минус 15 °C, оттайка включается сама.

Вопросы

Можно ли потом добавить комнату? Да, если итоговый набор есть в таблице сочетаний MHI. Новый блок подключают к свободному выходу своей трассой и кабелем.

Что будет, если в одной комнате включить обогрев, а в другой охлаждение? Приоритет получит блок, включённый первым; второй будет работать только на вентиляцию.

Что входит в комплект? Наружный блок и четыре внутренних; у каждого внутреннего беспроводной пульт с держателем, монтажная пластина и два фильтра очистки, антиаллергенный и фотокаталитический. Трубы, кабели и крепёж покупают отдельно.
