Мульти сплит-система Mitsubishi Heavy DIAMOND на 5 комнат SCM125ZM-S/SRK20ZSX-WFx3/SRK25ZSX-WF/SRK60ZSX-WF

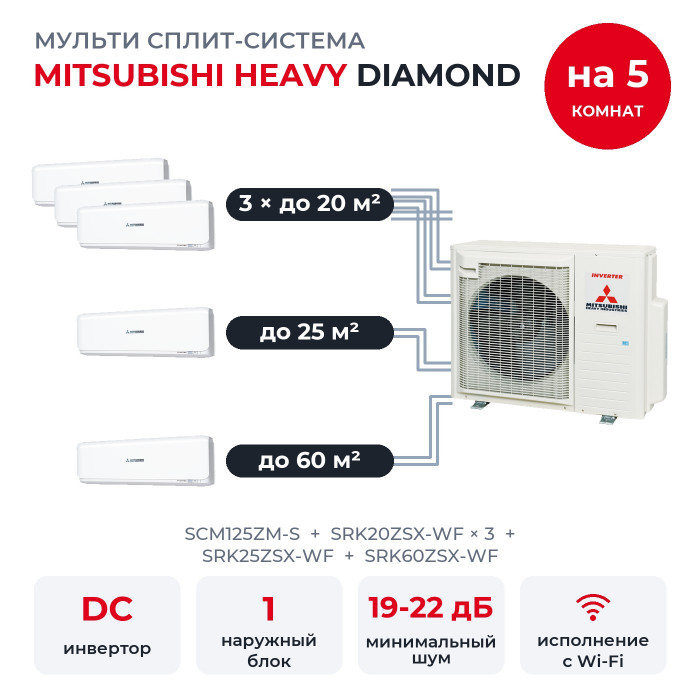

Мульти сплит-система Mitsubishi Heavy на пять комнат: мастерская до 20 м², гардеробная до 20 м², кабинет до 20 м², гостевая до 25 м² и студия до 60 м². В набор входят наружный SCM125ZM-S и настенные блоки Diamond SRK20ZSX-WF × 3, SRK25ZSX-WF, SRK60ZSX-WF. Diamond с датчиком движения, тремя фильтрами и автоматическим распределением потока 3D AUTO. Цвет блоков: белый.

Мощность по комнатам

Ориентир для выбора: около 1 кВт холода на 10 м² при потолке до 2,7 м. Внутренние этого комплекта по номиналу дают вместе 14,5 кВт, наружный SCM125ZM-S рассчитан на 12,5 кВт холода и 13,5 кВт тепла. MHI приводит это сочетание в таблице сочетаний для своего наружного, и оно укладывается в ограничения каталога 2026 года.

По таблице MHI, когда все пять комнат работают на холод одновременно, у каждого SRK20ZSX-WF 1,72 кВт, у SRK25ZSX-WF 2,16 кВт и у SRK60ZSX-WF 5,17 кВт. На обогрев у каждого SRK20ZSX-WF 1,86 кВт, у SRK25ZSX-WF 2,33 кВт и у SRK60ZSX-WF 5,59 кВт.

Если включены все комнаты, наружный распределяет свою мощность между ними пропорционально, так написано в data book MHI. Когда часть комнат выключена, остальным достаётся больше.

Наружный рассчитан на шесть комнат, здесь подключено пять. По таблице сочетаний MHI к такому набору можно прибавить ещё один блок, если новые из той же серии.

Как устроена система

У мульти-системы один уличный блок вместо нескольких. Каждая комната подключена к своему выходу наружного отдельной трассой и кабелем, пульт у каждой свой. Режим у всей системы общий: если одна комната охлаждается, другую греть не получится. Приоритет у блока, который включили первым, а блок с другим режимом работает только как вентилятор.

При нескольких работающих комнатах режим AUTO производитель не рекомендует, лучше ставить охлаждение или обогрев, чтобы наружный не останавливался из-за смены режимов.

Внутренние блоки

• SRK20ZSX-WF × 3: 2 кВт холода и 3 кВт тепла по номиналу, комната до 20 м², шум от 19 дБ(А).
• SRK25ZSX-WF: 2,5 кВт холода и 3,4 кВт тепла по номиналу, комната до 25 м², шум от 19 дБ(А).
• SRK60ZSX-WF: 6 кВт холода и 6,8 кВт тепла по номиналу, комната до 60 м², шум от 22 дБ(А).

Газовые выходы наружного 3/8", у блока 60 газ 1/2": нужные переходники MHI кладёт в коробку наружного.

Возможности блоков SRK-ZSX

• Фильтры в комплекте: противопылевой сетчатый, антиаллергенный на энзимах и фотокаталитический дезодорирующий.
• Режим HIGH POWER ускоряет охлаждение и прогрев.
• Горизонтальные жалюзи управляются с пульта, без подхода к кондиционеру.
• Дежурное отопление NIGHT SETBACK поддерживает примерно +10 °C в пустом помещении.
• Режим 3D AUTO управляет скоростью вентилятора и направлением потока автоматически, воздух доходит до всех углов.
• Недельный таймер включает и выключает кондиционер по расписанию на каждый день.
• Датчик движения. В режиме ECO кондиционер подстраивает температуру под активность людей, а если в комнате никого нет около часа, останавливается сам (AUTO OFF, время меняется на 2 часа).
• Передняя панель приоткрывается, когда кондиционер работает.
• SELF CLEAN. После работы кондиционер просушивает себя изнутри, чтобы не заводилась сырость.
• Кнопка PRESET возвращает сохранённую настройку.

Ещё есть кнопка на корпусе на случай, если пульт потерялся, регулировка яркости дисплея, комфортный пуск, автоперезапуск после отключения света, таймер сна, блокировка от детей, осушение, автоматический режим FUZZY AUTO, таймер включения и выключения и самодиагностика с кодами ошибок. К каждому внутреннему прилагается беспроводной пульт с держателем и двумя батарейками AAA; проводной пульт RC-E5 или RC-EX3A подключают через адаптер SC-BIKN2-E. Исполнение с Wi-Fi, для управления со смартфона.

Чего у комплекта нет

• Независимого выбора режима. Охлаждение или обогрев работает сразу для всей системы.
• Увлажнителя. Сухой зимний воздух кондиционер не увлажнит.
• Режима ALLERGEN CLEAR. В мульти-системе он не работает, а если нажать кнопку по ошибке, этот блок остановится. Сам антиаллергенный фильтр в блоке стоит.
• Помпы для конденсата. Дренаж у настенных блоков самотёчный.
• Труб и кабелей. Их подбирают при монтаже под длину трасс.
• Второго наружного. При поломке общего наружного не работают все комнаты сразу.

Наружный блок и монтаж

SCM125ZM-S работает на R410A с двухроторным компрессором, у него шесть выходов. Звуковое давление 57 дБ(А) в охлаждении и 60 дБ(А) в обогреве, масса 92 кг, сезонная эффективность до SEER 5,61 и SCOP 4,11 в лучшем сочетании.

• Длина трасс: до 25 м на каждую комнату и до 90 м всего; без дозаправки до 50 м (заводская заправка 6,00 кг R410A).
• Разные этажи. Между наружным и внутренними до 20 м по высоте, между внутренними до 25 м.
• Защита. Корпус IPX4, плата покрыта защитным слоем от влаги, автоматика следит за перегревом компрессора, током и обмерзанием, ошибки показываются кодами.
• Погода. Охлаждает при уличной температуре от минус 15 до плюс 43 °C, греет до минус 15 °C. Иней с теплообменника зимой оттаивает автоматически.
• Электричество. Однофазное, 220-240 В, только к наружному; к каждой комнате идёт свой межблочный кабель 4×1,5 мм².

Вопросы

Можно ли потом добавить комнату? Да, если итоговый набор есть в таблице сочетаний MHI. Новый внутренний подключают к свободному выходу своей трассой и кабелем.

Хватит ли мощности, если включить все пять комнат? Поодиночке каждая работает в полную силу. При одновременной работе мощность наружного делится пропорционально, цифры по комнатам есть выше.

Что входит в комплект? Наружный блок и пять внутренних; у каждого внутреннего беспроводной пульт с держателем, монтажная пластина и два фильтра очистки, антиаллергенный и фотокаталитический. Трубы, кабели и крепёж покупают отдельно.
