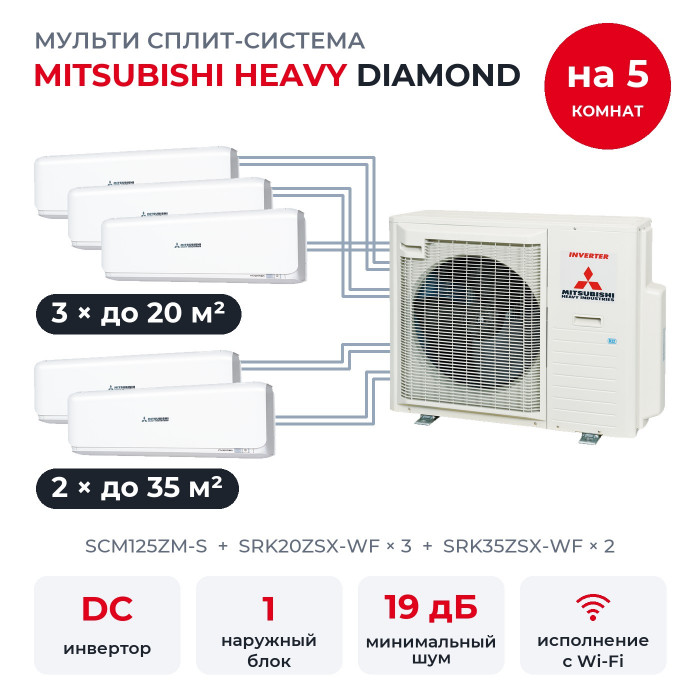

Мульти сплит-система Mitsubishi Heavy DIAMOND на 5 комнат SCM125ZM-S/SRK20ZSX-WFx3/SRK35ZSX-WFx2

Пять комнат обслуживает один наружный SCM125ZM-S. Здесь мастерская до 20 м², кабинет до 20 м², гардеробная до 20 м², гостиная до 35 м² и просторная детская до 35 м², и в каждом помещении свой внутренний: SRK20ZSX-WF × 3, SRK35ZSX-WF × 2. Diamond, верхняя настенная серия MHI: датчик движения, три фильтра очистки и режим 3D AUTO. Корпус белый.

Как устроена система

На фасаде висит один наружный блок, в каждой из пяти комнат свой внутренний. От наружного к каждой комнате идёт своя пара медных труб и свой межблочный кабель, а электричество подводят только к наружному. Температуру и скорость вентилятора каждая комната задаёт отдельно. Одновременно охлаждать одну комнату и греть другую система не умеет. Работает режим блока, включённого первым; блок, которому выбрали другой режим, гонит воздух без охлаждения и обогрева.

Если работают несколько комнат, MHI советует выбирать охлаждение или обогрев, а не AUTO: иначе режимы могут переключаться и наружный блок будет останавливаться.

Сколько холода получит каждая комната

Внутренние блоки вместе рассчитаны на 13 кВт холода, наружный SCM125ZM-S номинально даёт 12,5 кВт на холод и 13,5 кВт на тепло. Для ориентира: на 10 м² с потолком до 2,7 м нужен около 1 кВт. Сочетание есть в таблице сочетаний MHI и проходит по ограничениям каталога 2026 года.

По таблице MHI, когда все пять комнат работают на холод одновременно, у каждого SRK20ZSX-WF 1,92 кВт и у каждого SRK35ZSX-WF 3,37 кВт. На обогрев у каждого SRK20ZSX-WF 2,08 кВт и у каждого SRK35ZSX-WF 3,63 кВт.

Если включены все комнаты, наружный распределяет свою мощность между ними пропорционально, так написано в data book MHI. Когда часть комнат выключена, остальным достаётся больше.

У SCM125ZM-S шесть выходов, заняты пять. В таблице сочетаний MHI есть наборы, где к этим блокам добавлен ещё один блок той же серии; новый блок подключают к свободному выходу своей трассой и кабелем.

Функции Diamond

• Три фильтра. Моющийся сетчатый задерживает пыль, антиаллергенный работает на энзимах, фотокаталитический убирает запахи и тоже моется.
• Режим 3D AUTO управляет скоростью вентилятора и направлением потока автоматически, воздух доходит до всех углов.
• Режим HIGH POWER ускоряет охлаждение и прогрев.
• Жалюзи влево-вправо поворачиваются с пульта.
• Недельный таймер включает и выключает кондиционер по расписанию на каждый день.
• SELF CLEAN. После работы блок просушивает себя изнутри, чтобы не заводилась сырость.
• NIGHT SETBACK. Дежурный обогрев держит в помещении около +10 °C, пока там никого нет.
• Датчик присутствия: режим ECO меняет температуру по активности людей, функция AUTO OFF выключает блок, когда в комнате около часа пусто.
• Передняя панель открывается только во время работы.
• Кнопка PRESET возвращает сохранённую настройку.

Из полезных мелочей: режим осушения, автоматический перезапуск после перебоя с питанием, таймер сна, комфортный пуск, самодиагностика, блокировка кнопок пульта, регулировка яркости дисплея, таймеры включения и выключения, кнопка включения на самом блоке и автоматический режим FUZZY AUTO. К каждому внутреннему прилагается беспроводной пульт с держателем и двумя батарейками AAA; проводной пульт RC-E5 или RC-EX3A подключают через адаптер SC-BIKN2-E. Это исполнение с Wi-Fi: кондиционером можно управлять со смартфона.

Что в комплекте

• SRK20ZSX-WF × 3: 2 кВт холода и 3 кВт тепла по номиналу, комната до 20 м², шум от 19 дБ(А).
• SRK35ZSX-WF × 2: 3,5 кВт холода и 4,5 кВт тепла по номиналу, комната до 35 м², шум от 19 дБ(А).

Выходы наружного рассчитаны на трубы 1/4" и 3/8", блоки этого набора подключают к ним напрямую.

Наружный блок и монтаж

SCM125ZM-S работает на R410A с двухроторным компрессором, у него шесть выходов. Звуковое давление 57 дБ(А) в охлаждении и 60 дБ(А) в обогреве, масса 92 кг, сезонная эффективность до SEER 5,61 и SCOP 4,11 в лучшем сочетании.

• Электричество. Однофазное, 220-240 В, только к наружному; к каждой комнате идёт свой межблочный кабель 4×1,5 мм².
• Защита. Корпус IPX4, плата покрыта защитным слоем от влаги, автоматика следит за перегревом компрессора, током и обмерзанием, ошибки показываются кодами.
• Перепад высот. Наружный может стоять выше или ниже внутренних до 20 м, внутренние между собой расходятся до 25 м.
• Температура на улице. Холод от минус 15 до плюс 43 °C, тепло до минус 15 °C, оттайка включается сама.
• Трассы. До каждого внутреннего до 25 м, все трассы вместе до 90 м. Заводской заправки 6,00 кг R410A хватает на 50 м, на более длинных систему дозаправляют при монтаже.

Чего в комплекте нет

• Независимого выбора режима. Охлаждение или обогрев работает сразу для всей системы.
• Увлажнения. Кондиционер может осушать воздух, но не увлажняет его.
• Обработки ALLERGEN CLEAR. Кнопка на пульте есть, но в мульти-системе режим не работает, блок при нажатии останавливается. Антиаллергенный фильтр при этом на месте.
• Помпы для конденсата. Дренаж у настенных блоков самотёчный.
• Монтажных материалов. Трубы, межблочные кабели, кабель питания и крепёж покупают отдельно.
• Второго наружного. При поломке общего блока не работают все комнаты сразу.

Вопросы

Можно ли потом добавить комнату? Да, если итоговый набор есть в таблице сочетаний MHI. Новый блок подключают к свободному выходу своей трассой и кабелем.

Хватит ли мощности, если включить все пять комнат? Поодиночке каждая работает в полную силу. При одновременной работе мощность наружного делится пропорционально, цифры по комнатам есть выше.

Что входит в комплект? Наружный блок и пять внутренних; у каждого внутреннего беспроводной пульт с держателем, монтажная пластина и два фильтра очистки, антиаллергенный и фотокаталитический. Трубы, кабели и крепёж покупают отдельно.
