Канальная мульти сплит-система Mitsubishi Heavy на 4 комнаты SCM125ZM-S/SRR25ZS-W/SRR35ZS-Wx2/SRR60ZS-W

Четыре помещения обслуживает один наружный SCM125ZM-S. Здесь кабинет до 25 м², спальня до 35 м², гостиная до 35 м² и зал до 60 м², и в каждом помещении свой внутренний: SRR25ZS-W, SRR35ZS-W × 2, SRR60ZS-W. Управляют ими с беспроводного пульта через выносной ИК-приёмник, а расписание на неделю держит таймер на 28 программ.

Как устроена система

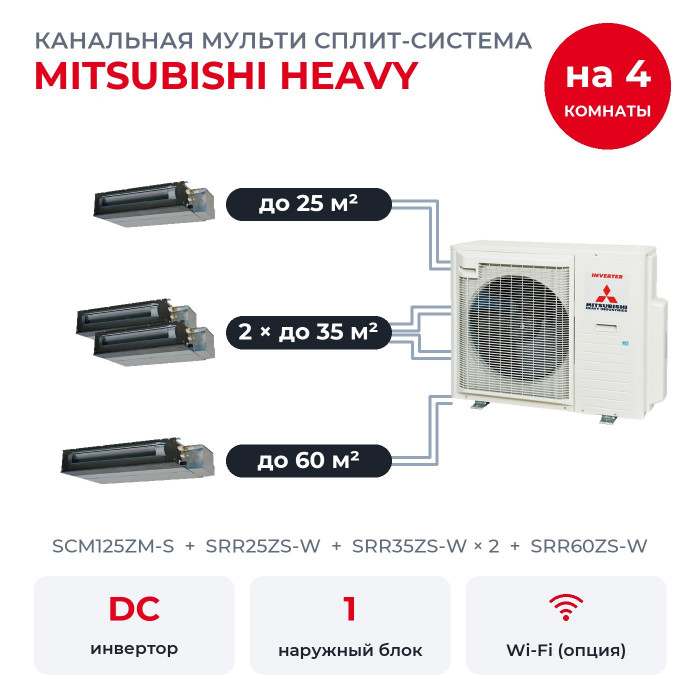

На фасаде висит один наружный блок, в каждой из четырёх комнат свой внутренний. От наружного к каждой комнате идёт своя пара медных труб и свой межблочный кабель, а электричество подводят только к наружному. Температуру и скорость вентилятора каждая комната задаёт отдельно. Одновременно охлаждать одну комнату и греть другую система не умеет. Работает режим того внутреннего, который включили первым; тот, которому выбрали другой режим, гонит воздух без охлаждения и обогрева.

При нескольких работающих комнатах режим AUTO производитель не рекомендует, лучше ставить охлаждение или обогрев, чтобы наружный не останавливался из-за смены режимов.

Канальный SRR-ZS-W прячут за подвесным потолком: блок высотой 200 мм, воздух идёт к комнате по воздуховодам и выходит через решётки. Забор воздуха штатно сзади, снизу с отдельным комплектом. Конденсат поднимает встроенная помпа, до 600 мм.

Сколько холода получит каждая комната

Внутренние блоки вместе рассчитаны на 15,5 кВт холода, наружный SCM125ZM-S номинально даёт 12,5 кВт на холод и 13,5 кВт на тепло. Для ориентира: на 10 м² с потолком до 2,7 м нужен около 1 кВт. Сочетание есть в таблице сочетаний MHI и проходит по ограничениям каталога 2026 года.

Таблица сочетаний MHI показывает холод при одновременной работе всех комнат: у SRR25ZS-W 2,02, у каждого SRR35ZS-W 2,82 и у SRR60ZS-W 4,84 кВт. В режиме обогрева у SRR25ZS-W 2,18, у каждого SRR35ZS-W 3,05 и у SRR60ZS-W 5,23 кВт.

Сумма номиналов больше, чем выдаёт наружный, поэтому при одновременной работе мощность делится между комнатами пропорционально. Когда работает одна комната, её кондиционер выдаёт свой номинал.

Наружный рассчитан на шесть комнат, здесь подключено четыре. По таблице сочетаний MHI к такому набору можно прибавить ещё один блок, если новые из той же серии.

Состав по комнатам

• SRR25ZS-W: 2,5 кВт холода и 3,4 кВт тепла по номиналу, помещение до 25 м², шум от 24 дБ(А), статическое давление до 35 Па, забор снизу с комплектом UT-BAT1EF.
• SRR35ZS-W × 2: 3,5 кВт холода и 4,5 кВт тепла по номиналу, помещение до 35 м², шум от 25 дБ(А), статическое давление до 35 Па, забор снизу с комплектом UT-BAT1EF.
• SRR60ZS-W: 6 кВт холода и 6,8 кВт тепла по номиналу, помещение до 60 м², шум от 30 дБ(А), статическое давление до 50 Па, забор снизу с комплектом UT-BAT2EF.

Газовые выходы наружного 3/8", у блока 60 газ 1/2": нужные переходники MHI кладёт в коробку наружного.

Функции SRR-ZS-W

• Режим HIGH POWER работает 15 минут на максимуме.
• Самоочистка CLEAN сушит внутренний блок примерно два часа после выключения.
• Недельный таймер: до 28 включений и выключений за неделю, до четырёх в сутки.
• Дежурное отопление NIGHT SETBACK поддерживает примерно +10 °C в пустом помещении.

Кроме того, есть режим осушения, таймер сна, автоперезапуск после отключения света, автоматическая оттайка, мягкий пуск, блокировка кнопок пульта, таймеры включения и выключения, самодиагностика с кодами ошибок, авторежим FUZZY AUTO и режим ECONOMY. С каждым блоком идёт беспроводной пульт с держателем и выносной ИК-приёмник на кабеле 1,8 м, на приёмнике есть кнопка включения. Проводные пульты RC-EX3A, RC-E5 или RCH-E3 подключают через адаптер SC-BIKN2-E. Для управления со смартфона во внутренний блок ставят Wi-Fi-адаптер, он продаётся отдельно; одновременно с ним проводной пульт не работает.

Чего у комплекта нет

• Независимого выбора режима. Охлаждение или обогрев работает сразу для всей системы.
• Увлажнения. Кондиционер может осушать воздух, но не увлажняет его.
• Встроенного Wi-Fi. Для управления со смартфона докупают адаптер.
• Подмеса свежего воздуха. Уличный воздух SRR-ZS-W не подаёт.
• Воздуховодов, решёток и проводного пульта. Всё это подбирают отдельно под проект.
• Второго наружного. При поломке общего наружного не работают все комнаты сразу.

Наружный блок SCM125ZM-S

У SCM125ZM-S двухроторный компрессор, хладагент R410A, шесть выходов под внутренние. Шум 57 дБ(А) на охлаждении и 60 дБ(А) на обогреве, масса 92 кг. Сезонная эффективность у наружного до SEER 5,61 и SCOP 4,11, точное значение зависит от сочетания блоков.

• Трассы. До каждого внутреннего до 25 м, все трассы вместе до 90 м. Заводской заправки 6,00 кг R410A хватает на 50 м, на более длинных систему дозаправляют при монтаже.
• Надёжность. Корпус со степенью защиты IPX4, влагозащитное покрытие платы, защиты от перегрева, перегрузки по току и обмерзания, самодиагностика.
• Перепад высот. Наружный может стоять выше или ниже внутренних до 20 м, внутренние между собой расходятся до 25 м.
• Электричество. Однофазное, 220-240 В, только к наружному; к каждой комнате идёт свой межблочный кабель 4×1,5 мм².
• Температура на улице. Холод от минус 15 до плюс 43 °C, тепло до минус 15 °C, оттайка включается сама.

Вопросы

Что будет, если в одной комнате включить обогрев, а в другой охлаждение? Приоритет получит блок, включённый первым; второй будет работать только на вентиляцию.

Хватит ли мощности, если включить все четыре комнаты? Поодиночке каждая работает в полную силу. При одновременной работе мощность наружного делится пропорционально, цифры по комнатам есть выше.

Что входит в комплект? Наружный блок и четыре канальных блока с фильтром и помпой, к каждому беспроводной пульт и выносной ИК-приёмник. Воздуховоды, решётки, трубы и кабели подбирают под проект.
