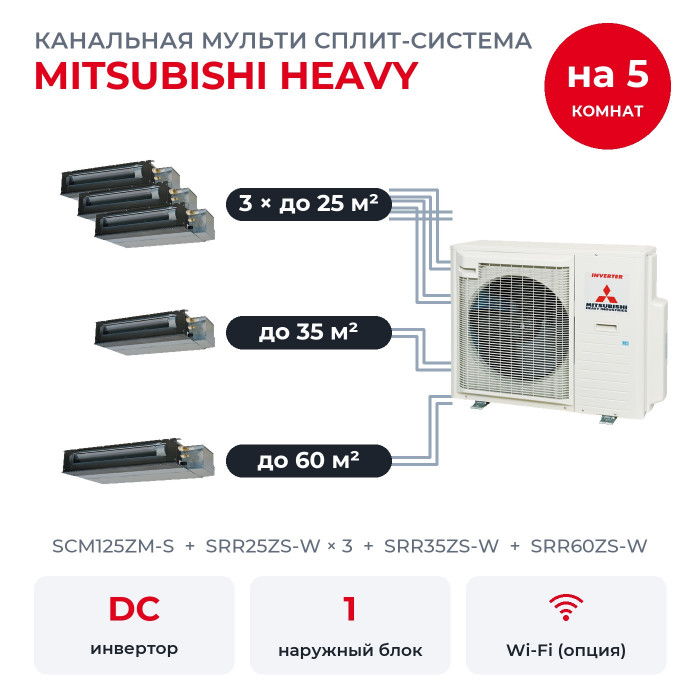

Канальная мульти сплит-система Mitsubishi Heavy на 5 комнат SCM125ZM-S/SRR25ZS-Wx3/SRR35ZS-W/SRR60ZS-W

Пять помещений обслуживает один наружный SCM125ZM-S. Здесь гостевая до 25 м², спальня до 25 м², детская до 25 м², переговорная до 35 м² и open space до 60 м², и в каждом помещении свой внутренний: SRR25ZS-W × 3, SRR35ZS-W, SRR60ZS-W. Каждый канальный включается своим пультом через выносной приёмник, есть недельный таймер и дежурное отопление.

Как устроена система

На фасаде висит один наружный блок, в каждой из пяти комнат свой внутренний. От наружного к каждой комнате идёт своя пара медных труб и свой межблочный кабель, а электричество подводят только к наружному. Температуру и скорость вентилятора каждая комната задаёт отдельно. Режим у всей системы общий: если одна комната охлаждается, другую греть не получится. Приоритет у блока, который включили первым, а блок с другим режимом работает только как вентилятор.

При нескольких работающих комнатах режим AUTO производитель не рекомендует, лучше ставить охлаждение или обогрев, чтобы наружный не останавливался из-за смены режимов.

SRR-ZS-W стоит за потолком, в комнате видны только решётки. Высота блока 200 мм, воздух он забирает сзади (снизу с дополнительным комплектом), а встроенная помпа поднимает конденсат до 600 мм.

Функции SRR-ZS-W

• HIGH POWER на 15 минут включает интенсивную работу, чтобы быстрее выйти на нужную температуру.
• Дежурное отопление NIGHT SETBACK поддерживает примерно +10 °C в пустом помещении.
• CLEAN. После работы блок около двух часов просушивает себя изнутри.
• Недельный таймер: до 28 включений и выключений за неделю, до четырёх в сутки.

Ещё есть блокировка от детей, автоматический режим FUZZY AUTO, режим ECONOMY, таймер сна, режим осушения, мягкий пуск, автоматическая оттайка, самодиагностика с кодами ошибок, автоперезапуск после отключения света и таймер включения и выключения. С каждым блоком идёт беспроводной пульт с держателем и выносной ИК-приёмник на кабеле 1,8 м, на приёмнике есть кнопка включения. Проводные пульты RC-EX3A, RC-E5 или RCH-E3 подключают через адаптер SC-BIKN2-E. Wi-Fi подключают отдельным адаптером, его покупают дополнительно. Вместе с Wi-Fi-адаптером проводной пульт не подключить.

Сколько холода получит каждая комната

Внутренние блоки вместе рассчитаны на 17 кВт холода, наружный SCM125ZM-S номинально даёт 12,5 кВт на холод и 13,5 кВт на тепло. Для ориентира: на 10 м² с потолком до 2,7 м нужен около 1 кВт. MHI приводит это сочетание в таблице сочетаний для своего наружного, и оно укладывается в ограничения каталога 2026 года.

По таблице MHI, когда все пять комнат работают на холод одновременно, у каждого SRR25ZS-W 1,84, у SRR35ZS-W 2,57 и у SRR60ZS-W 4,41 кВт. На обогрев у каждого SRR25ZS-W 1,99, у SRR35ZS-W 2,78 и у SRR60ZS-W 4,76 кВт.

Если включены все комнаты, наружный распределяет свою мощность между ними пропорционально, так написано в data book MHI. Когда часть комнат выключена, остальным достаётся больше.

У SCM125ZM-S шесть выходов, заняты пять. В таблице сочетаний MHI есть наборы, где к этим блокам добавлен ещё один блок той же серии; новый блок подключают к свободному выходу своей трассой и кабелем.

Состав по комнатам

• SRR25ZS-W × 3: 2,5 кВт холода и 3,4 кВт тепла по номиналу, помещение до 25 м², шум от 24 дБ(А), статическое давление до 35 Па, забор снизу с комплектом UT-BAT1EF.
• SRR35ZS-W: 3,5 кВт холода и 4,5 кВт тепла по номиналу, помещение до 35 м², шум от 25 дБ(А), статическое давление до 35 Па, забор снизу с комплектом UT-BAT1EF.
• SRR60ZS-W: 6 кВт холода и 6,8 кВт тепла по номиналу, помещение до 60 м², шум от 30 дБ(А), статическое давление до 50 Па, забор снизу с комплектом UT-BAT2EF.

У наружного все выходы под трубы 1/4" и 3/8", а у блока 60 газовая труба 1/2". Переходники с 3/8" на 1/2" для них лежат в коробке наружного.

Что важно знать про SCM125ZM-S

У SCM125ZM-S двухроторный компрессор, хладагент R410A, шесть выходов под внутренние. Шум 57 дБ(А) на охлаждении и 60 дБ(А) на обогреве, масса 92 кг. Сезонная эффективность у наружного до SEER 5,61 и SCOP 4,11, точное значение зависит от сочетания блоков.

• Трассы. До каждого внутреннего до 25 м, все трассы вместе до 90 м. Заводской заправки 6,00 кг R410A хватает на 50 м, на более длинных систему дозаправляют при монтаже.
• Погода. Охлаждает при уличной температуре от минус 15 до плюс 43 °C, греет до минус 15 °C. Иней с теплообменника зимой оттаивает автоматически.
• Надёжность. Корпус со степенью защиты IPX4, влагозащитное покрытие платы, защиты от перегрева, перегрузки по току и обмерзания, самодиагностика.
• Электричество. Однофазное, 220-240 В, только к наружному; к каждой комнате идёт свой межблочный кабель 4×1,5 мм².
• Разные этажи. Между наружным и внутренними до 20 м по высоте, между внутренними до 25 м.

Чего здесь нет

• Независимого выбора режима. Охлаждение или обогрев работает сразу для всей системы.
• Увлажнения. Кондиционер может осушать воздух, но не увлажняет его.
• Встроенного Wi-Fi. Для управления со смартфона докупают адаптер.
• Подмеса свежего воздуха. Уличный воздух SRR-ZS-W не подаёт.
• Воздуховодов, решёток и проводного пульта. Всё это подбирают отдельно под проект.
• Резерва. Если наружный блок остановится, без кондиционера останутся все пять комнат.

Вопросы

Что будет, если в одной комнате включить обогрев, а в другой охлаждение? Приоритет получит блок, включённый первым; второй будет работать только на вентиляцию.

Хватит ли мощности, если включить все пять комнат? Поодиночке каждая работает в полную силу. При одновременной работе мощность наружного делится пропорционально, цифры по комнатам есть выше.

Что входит в комплект? Наружный блок и пять канальных блоков с фильтром и помпой, к каждому беспроводной пульт и выносной ИК-приёмник. Воздуховоды, решётки, трубы и кабели подбирают под проект.
