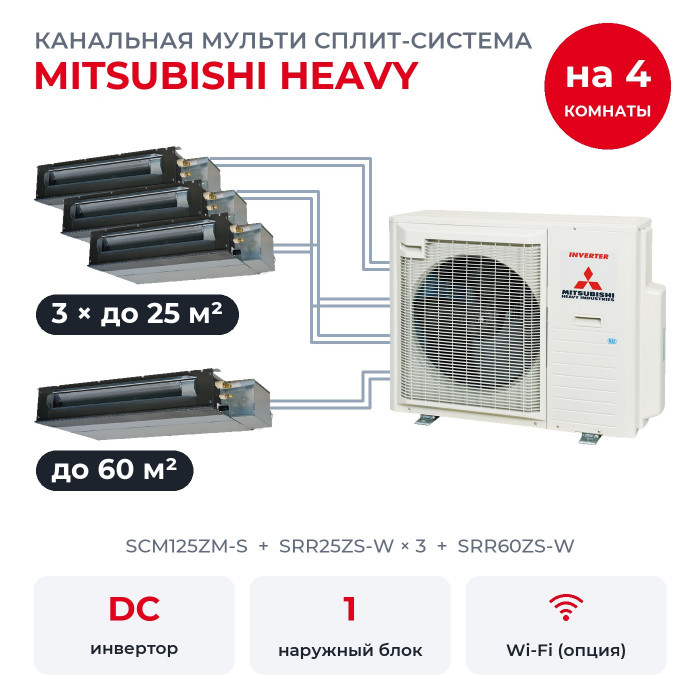

Канальная мульти сплит-система Mitsubishi Heavy на 4 комнаты SCM125ZM-S/SRR25ZS-Wx3/SRR60ZS-W

Четыре помещения обслуживает один наружный SCM125ZM-S. Здесь переговорная до 25 м², спальня до 25 м², кабинет до 25 м² и зал до 60 м², и в каждом помещении свой внутренний: SRR25ZS-W × 3, SRR60ZS-W. Каждый канальный включается своим пультом через выносной приёмник, есть недельный таймер и дежурное отопление.

Один наружный блок на четыре комнаты

У мульти-системы один уличный блок вместо нескольких. Каждая комната подключена к своему выходу наружного отдельной трассой и кабелем, пульт у каждой свой. Режим у всей системы общий: если одна комната охлаждается, другую греть не получится. Приоритет у блока, который включили первым, а блок с другим режимом работает только как вентилятор.

При нескольких работающих комнатах режим AUTO производитель не рекомендует, лучше ставить охлаждение или обогрев, чтобы наружный не останавливался из-за смены режимов.

Канальный SRR-ZS-W прячут за подвесным потолком: блок высотой 200 мм, воздух идёт к комнате по воздуховодам и выходит через решётки. Забор воздуха штатно сзади, снизу с отдельным комплектом. Конденсат поднимает встроенная помпа, до 600 мм.

Что умеют блоки SRR-ZS-W

• Режим HIGH POWER работает 15 минут на максимуме.
• Самоочистка CLEAN сушит внутренний блок примерно два часа после выключения.
• NIGHT SETBACK. Дежурный обогрев держит в помещении около +10 °C, пока там никого нет.
• Недельный таймер: до 28 включений и выключений за неделю, до четырёх в сутки.

Ещё есть самодиагностика, таймер сна, авторежим FUZZY AUTO, автоматический перезапуск после перебоя с питанием, таймер включения и выключения, режим осушения, блокировка кнопок пульта, экономичный режим ECONOMY, автоматическая разморозка и комфортный пуск. С каждым блоком идёт беспроводной пульт с держателем и выносной ИК-приёмник на кабеле 1,8 м, на приёмнике есть кнопка включения. Проводные пульты RC-EX3A, RC-E5 или RCH-E3 подключают через адаптер SC-BIKN2-E. Для управления со смартфона во внутренний блок ставят Wi-Fi-адаптер, он продаётся отдельно; одновременно с ним проводной пульт не работает.

Хватит ли мощности на четыре комнаты

Внутренние блоки вместе рассчитаны на 13,5 кВт холода, наружный SCM125ZM-S номинально даёт 12,5 кВт на холод и 13,5 кВт на тепло. Для ориентира: на 10 м² с потолком до 2,7 м нужен около 1 кВт. Сочетание есть в таблице сочетаний MHI и проходит по ограничениям каталога 2026 года.

Таблица сочетаний MHI показывает холод при одновременной работе всех комнат: у каждого SRR25ZS-W 2,31 и у SRR60ZS-W 5,56 кВт. В режиме обогрева у каждого SRR25ZS-W 2,5 и у SRR60ZS-W 6 кВт.

Если включены все комнаты, наружный распределяет свою мощность между ними пропорционально, так написано в data book MHI. Когда часть комнат выключена, остальным достаётся больше.

Наружный рассчитан на шесть комнат, здесь подключено четыре. По таблице сочетаний MHI к такому набору можно прибавить ещё два блока, если новые из той же серии.

Внутренние блоки

• SRR25ZS-W × 3: 2,5 кВт холода и 3,4 кВт тепла по номиналу, помещение до 25 м², шум от 24 дБ(А), статическое давление до 35 Па, забор снизу с комплектом UT-BAT1EF.
• SRR60ZS-W: 6 кВт холода и 6,8 кВт тепла по номиналу, помещение до 60 м², шум от 30 дБ(А), статическое давление до 50 Па, забор снизу с комплектом UT-BAT2EF.

Газовые выходы наружного 3/8", у блока 60 газ 1/2": нужные переходники MHI кладёт в коробку наружного.

Наружный блок SCM125ZM-S

SCM125ZM-S работает на R410A с двухроторным компрессором, у него шесть выходов. Звуковое давление 57 дБ(А) в охлаждении и 60 дБ(А) в обогреве, масса 92 кг, сезонная эффективность до SEER 5,61 и SCOP 4,11 в лучшем сочетании.

• Электричество. Однофазное, 220-240 В, только к наружному; к каждой комнате идёт свой межблочный кабель 4×1,5 мм².
• Температура на улице. Холод от минус 15 до плюс 43 °C, тепло до минус 15 °C, оттайка включается сама.
• Надёжность. Корпус со степенью защиты IPX4, влагозащитное покрытие платы, защиты от перегрева, перегрузки по току и обмерзания, самодиагностика.
• Перепад высот. Наружный может стоять выше или ниже внутренних до 20 м, внутренние между собой расходятся до 25 м.
• Трассы. До каждого внутреннего до 25 м, все трассы вместе до 90 м. Заводской заправки 6,00 кг R410A хватает на 50 м, на более длинных систему дозаправляют при монтаже.

Чего в комплекте нет

• Независимого выбора режима. Охлаждение или обогрев работает сразу для всей системы.
• Увлажнителя. Сухой зимний воздух кондиционер не увлажнит.
• Wi-Fi-адаптера в коробке. Адаптер покупают отдельно, если нужно управление со смартфона.
• Подмеса свежего воздуха. Уличный воздух SRR-ZS-W не подаёт.
• Воздуховодов, решёток и проводного пульта. Всё это подбирают отдельно под проект.
• Резерва. Если наружный блок остановится, без кондиционера останутся все четыре комнаты.

Вопросы

Хватит ли мощности, если включить все четыре комнаты? Поодиночке каждая работает в полную силу. При одновременной работе мощность наружного делится пропорционально, цифры по комнатам есть выше.

Можно ли греть одну комнату и охлаждать другую? Нет. Работает режим блока, включённого первым, а блок с другим режимом гонит воздух как вентилятор.

Что входит в комплект? Наружный блок и четыре канальных блока с фильтром и помпой, к каждому беспроводной пульт и выносной ИК-приёмник. Воздуховоды, решётки, трубы и кабели подбирают под проект.
