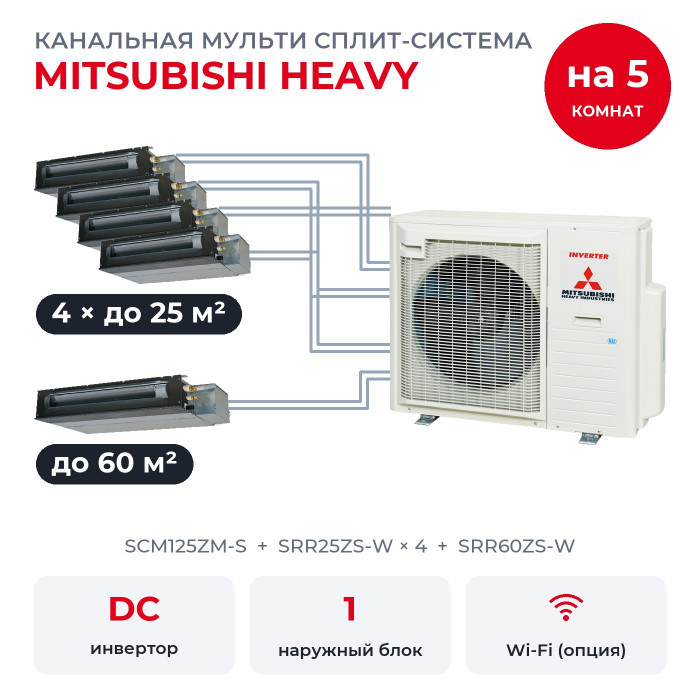

Канальная мульти сплит-система Mitsubishi Heavy на 5 комнат SCM125ZM-S/SRR25ZS-Wx4/SRR60ZS-W

Пять помещений обслуживает один наружный SCM125ZM-S. Здесь кабинет до 25 м², гостевая до 25 м², детская до 25 м², спальня до 25 м² и большая гостиная до 60 м², и в каждом помещении свой внутренний: SRR25ZS-W × 4, SRR60ZS-W. Управляют ими с беспроводного пульта через выносной ИК-приёмник, а расписание на неделю держит таймер на 28 программ.

Один наружный блок на пять комнат

На фасаде висит один наружный блок, в каждой из пяти комнат свой внутренний. От наружного к каждой комнате идёт своя пара медных труб и свой межблочный кабель, а электричество подводят только к наружному. Температуру и скорость вентилятора каждая комната задаёт отдельно. Режим у всей системы общий: если одна комната охлаждается, другую греть не получится. Приоритет у блока, который включили первым, а блок с другим режимом работает только как вентилятор.

Если работают несколько комнат, MHI советует выбирать охлаждение или обогрев, а не AUTO: иначе режимы могут переключаться и наружный будет останавливаться.

Канальный SRR-ZS-W прячут за подвесным потолком: блок высотой 200 мм, воздух идёт к комнате по воздуховодам и выходит через решётки. Забор воздуха штатно сзади, снизу с отдельным комплектом. Конденсат поднимает встроенная помпа, до 600 мм.

Мощность по комнатам

Ориентир для выбора: около 1 кВт холода на 10 м² при потолке до 2,7 м. Внутренние этого комплекта по номиналу дают вместе 16 кВт, наружный SCM125ZM-S рассчитан на 12,5 кВт холода и 13,5 кВт тепла. Сочетание есть в таблице сочетаний MHI и проходит по ограничениям каталога 2026 года.

Таблица сочетаний MHI показывает холод при одновременной работе всех комнат: у каждого SRR25ZS-W 1,95 и у SRR60ZS-W 4,69 кВт. В режиме обогрева у каждого SRR25ZS-W 2,11 и у SRR60ZS-W 5,06 кВт.

Сумма номиналов больше, чем выдаёт наружный, поэтому при одновременной работе мощность делится между комнатами пропорционально. Когда работает одна комната, её кондиционер выдаёт свой номинал.

Наружный рассчитан на шесть комнат, здесь подключено пять. По таблице сочетаний MHI к такому набору можно прибавить ещё один блок, если новые из той же серии.

Возможности блоков SRR-ZS-W

• HIGH POWER на 15 минут включает интенсивную работу, чтобы быстрее выйти на нужную температуру.
• NIGHT SETBACK. Дежурный обогрев держит в помещении около +10 °C, пока там никого нет.
• Самоочистка CLEAN сушит внутренний блок примерно два часа после выключения.
• Недельный таймер хранит до 28 программ, до четырёх в день.

Из полезных мелочей: таймер включения и выключения, автоматический перезапуск после перебоя с питанием, таймер сна, режим ECONOMY, комфортный пуск, автоматический режим FUZZY AUTO, блокировка от детей, автоматическая разморозка, осушение и самодиагностика с кодами ошибок. С каждым блоком идёт беспроводной пульт с держателем и выносной ИК-приёмник на кабеле 1,8 м, на приёмнике есть кнопка включения. Проводные пульты RC-EX3A, RC-E5 или RCH-E3 подключают через адаптер SC-BIKN2-E. Для управления со смартфона во внутренний блок ставят Wi-Fi-адаптер, он продаётся отдельно; одновременно с ним проводной пульт не работает.

Внутренние блоки

• SRR25ZS-W × 4: 2,5 кВт холода и 3,4 кВт тепла по номиналу, помещение до 25 м², шум от 24 дБ(А), статическое давление до 35 Па, забор снизу с комплектом UT-BAT1EF.
• SRR60ZS-W: 6 кВт холода и 6,8 кВт тепла по номиналу, помещение до 60 м², шум от 30 дБ(А), статическое давление до 50 Па, забор снизу с комплектом UT-BAT2EF.

У наружного все выходы под трубы 1/4" и 3/8", а у блока 60 газовая труба 1/2". Переходники с 3/8" на 1/2" для них лежат в коробке наружного.

Наружный блок и монтаж

SCM125ZM-S работает на R410A с двухроторным компрессором, у него шесть выходов. Звуковое давление 57 дБ(А) в охлаждении и 60 дБ(А) в обогреве, масса 92 кг, сезонная эффективность до SEER 5,61 и SCOP 4,11 в лучшем сочетании.

• Надёжность. Корпус со степенью защиты IPX4, влагозащитное покрытие платы, защиты от перегрева, перегрузки по току и обмерзания, самодиагностика.
• Разные этажи. Между наружным и внутренними до 20 м по высоте, между внутренними до 25 м.
• Электричество. Однофазное, 220-240 В, только к наружному; к каждой комнате идёт свой межблочный кабель 4×1,5 мм².
• Длина трасс: до 25 м на каждую комнату и до 90 м всего; без дозаправки до 50 м (заводская заправка 6,00 кг R410A).
• Погода. Охлаждает при уличной температуре от минус 15 до плюс 43 °C, греет до минус 15 °C. Иней с теплообменника зимой оттаивает автоматически.

Чего в комплекте нет

• Разных режимов в комнатах одновременно. Охлаждать одну комнату и греть другую в одно время нельзя.
• Увлажнителя. Сухой зимний воздух кондиционер не увлажнит.
• Wi-Fi-адаптера в коробке. Адаптер покупают отдельно, если нужно управление со смартфона.
• Подмеса свежего воздуха. Уличный воздух SRR-ZS-W не подаёт.
• Воздуховодов, решёток и проводного пульта. Всё это подбирают отдельно под проект.
• Второго наружного. При поломке общего наружного не работают все комнаты сразу.

Вопросы

Хватит ли мощности, если включить все пять комнат? Поодиночке каждая работает в полную силу. При одновременной работе мощность наружного делится пропорционально, цифры по комнатам есть выше.

Что будет, если в одной комнате включить обогрев, а в другой охлаждение? Приоритет получит блок, включённый первым; второй будет работать только на вентиляцию.

Что входит в комплект? Наружный блок и пять канальных блоков с фильтром и помпой, к каждому беспроводной пульт и выносной ИК-приёмник. Воздуховоды, решётки, трубы и кабели подбирают под проект.
