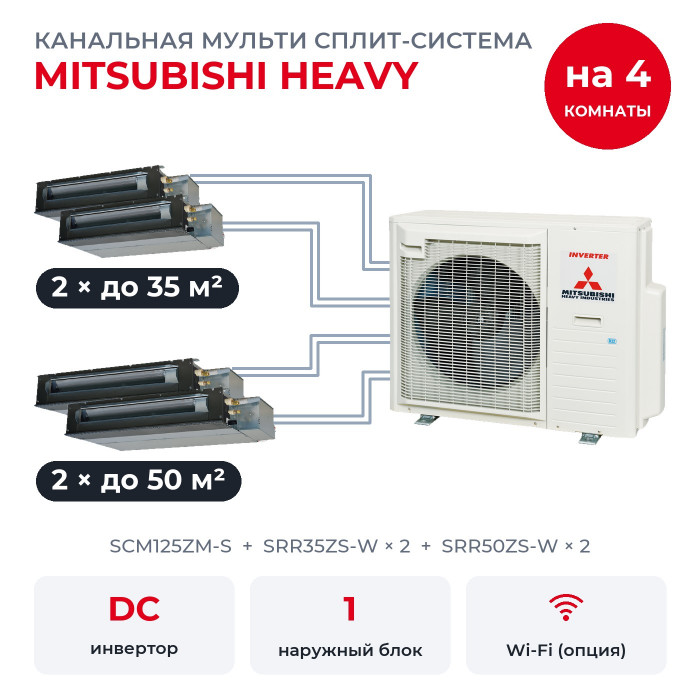

Канальная мульти сплит-система Mitsubishi Heavy на 4 комнаты SCM125ZM-S/SRR35ZS-Wx2/SRR50ZS-Wx2

Четыре помещения обслуживает один наружный SCM125ZM-S. Здесь кабинет до 35 м², гостиная до 35 м², столовая до 50 м² и open space до 50 м², и в каждом помещении свой внутренний: SRR35ZS-W × 2, SRR50ZS-W × 2. Управляют ими с беспроводного пульта через выносной ИК-приёмник, а расписание на неделю держит таймер на 28 программ.

Как работает мульти-система

У мульти-системы один уличный блок вместо нескольких. Каждая комната подключена к своему выходу наружного отдельной трассой и кабелем, пульт у каждой свой. Одновременно охлаждать одну комнату и греть другую система не умеет. Работает режим того внутреннего, который включили первым; тот, которому выбрали другой режим, гонит воздух без охлаждения и обогрева.

При нескольких работающих комнатах режим AUTO производитель не рекомендует, лучше ставить охлаждение или обогрев, чтобы наружный не останавливался из-за смены режимов.

SRR-ZS-W стоит за потолком, в комнате видны только решётки. Высота блока 200 мм, воздух он забирает сзади (снизу с дополнительным комплектом), а встроенная помпа поднимает конденсат до 600 мм.

Сколько холода получит каждая комната

Внутренние блоки вместе рассчитаны на 17 кВт холода, наружный SCM125ZM-S номинально даёт 12,5 кВт на холод и 13,5 кВт на тепло. Для ориентира: на 10 м² с потолком до 2,7 м нужен около 1 кВт. Сочетание есть в таблице сочетаний MHI и проходит по ограничениям каталога 2026 года.

По таблице MHI, когда все четыре комнаты работают на холод одновременно, у каждого SRR35ZS-W 2,57 и у каждого SRR50ZS-W 3,68 кВт. На обогрев у каждого SRR35ZS-W 2,78 и у каждого SRR50ZS-W 3,97 кВт.

Сумма номиналов больше, чем выдаёт наружный, поэтому при одновременной работе мощность делится между комнатами пропорционально. Когда работает одна комната, её кондиционер выдаёт свой номинал.

Наружный рассчитан на шесть комнат, здесь подключено четыре. По таблице сочетаний MHI к такому набору можно прибавить ещё один блок, если новые из той же серии.

Что умеют блоки SRR-ZS-W

• HIGH POWER на 15 минут включает интенсивную работу, чтобы быстрее выйти на нужную температуру.
• NIGHT SETBACK. Дежурный обогрев держит в помещении около +10 °C, пока там никого нет.
• Недельный таймер хранит до 28 программ, до четырёх в день.
• Самоочистка CLEAN сушит внутренний блок примерно два часа после выключения.

Ещё есть блокировка кнопок пульта, автоматическая разморозка, экономичный режим ECONOMY, самодиагностика, мягкий пуск, автоперезапуск после отключения света, режим осушения, авторежим FUZZY AUTO, таймеры включения и выключения и таймер сна. С каждым блоком идёт беспроводной пульт с держателем и выносной ИК-приёмник на кабеле 1,8 м, на приёмнике есть кнопка включения. Проводные пульты RC-EX3A, RC-E5 или RCH-E3 подключают через адаптер SC-BIKN2-E. Для управления со смартфона во внутренний блок ставят Wi-Fi-адаптер, он продаётся отдельно; одновременно с ним проводной пульт не работает.

Состав по комнатам

• SRR35ZS-W × 2: 3,5 кВт холода и 4,5 кВт тепла по номиналу, помещение до 35 м², шум от 25 дБ(А), статическое давление до 35 Па, забор снизу с комплектом UT-BAT1EF.
• SRR50ZS-W × 2: 5 кВт холода и 5,8 кВт тепла по номиналу, помещение до 50 м², шум от 29 дБ(А), статическое давление до 50 Па, забор снизу с комплектом UT-BAT2EF.

Газовые выходы наружного 3/8", у блока 50 газ 1/2": нужные переходники MHI кладёт в коробку наружного.

Что важно знать про SCM125ZM-S

SCM125ZM-S работает на R410A с двухроторным компрессором, у него шесть выходов. Звуковое давление 57 дБ(А) в охлаждении и 60 дБ(А) в обогреве, масса 92 кг, сезонная эффективность до SEER 5,61 и SCOP 4,11 в лучшем сочетании.

• Питание подводят только к наружному (одна фаза 220-240 В), внутренние получают его по кабелям 4×1,5 мм².
• Температура на улице. Холод от минус 15 до плюс 43 °C, тепло до минус 15 °C, оттайка включается сама.
• Разные этажи. Между наружным и внутренними до 20 м по высоте, между внутренними до 25 м.
• Защита. Корпус IPX4, плата покрыта защитным слоем от влаги, автоматика следит за перегревом компрессора, током и обмерзанием, ошибки показываются кодами.
• Длина трасс: до 25 м на каждую комнату и до 90 м всего; без дозаправки до 50 м (заводская заправка 6,00 кг R410A).

Чего здесь нет

• Разных режимов в комнатах одновременно. Охлаждать одну комнату и греть другую в одно время нельзя.
• Увлажнения. Кондиционер может осушать воздух, но не увлажняет его.
• Встроенного Wi-Fi. Для управления со смартфона докупают адаптер.
• Подмеса свежего воздуха. Уличный воздух SRR-ZS-W не подаёт.
• Воздуховодов, решёток и проводного пульта. Всё это подбирают отдельно под проект.
• Резерва. Если наружный блок остановится, без кондиционера останутся все четыре комнаты.

Вопросы

Можно ли потом добавить комнату? Да, если итоговый набор есть в таблице сочетаний MHI. Новый внутренний подключают к свободному выходу своей трассой и кабелем.

Хватит ли мощности, если включить все четыре комнаты? Поодиночке каждая работает в полную силу. При одновременной работе мощность наружного делится пропорционально, цифры по комнатам есть выше.

Что входит в комплект? Наружный блок и четыре канальных блока с фильтром и помпой, к каждому беспроводной пульт и выносной ИК-приёмник. Воздуховоды, решётки, трубы и кабели подбирают под проект.
