Мульти сплит-система Mitsubishi Heavy DIAMOND на 3 комнаты SCM71ZS-W/SRK20ZSX-WF/SRK25ZSX-WF/SRK50ZSX-WF

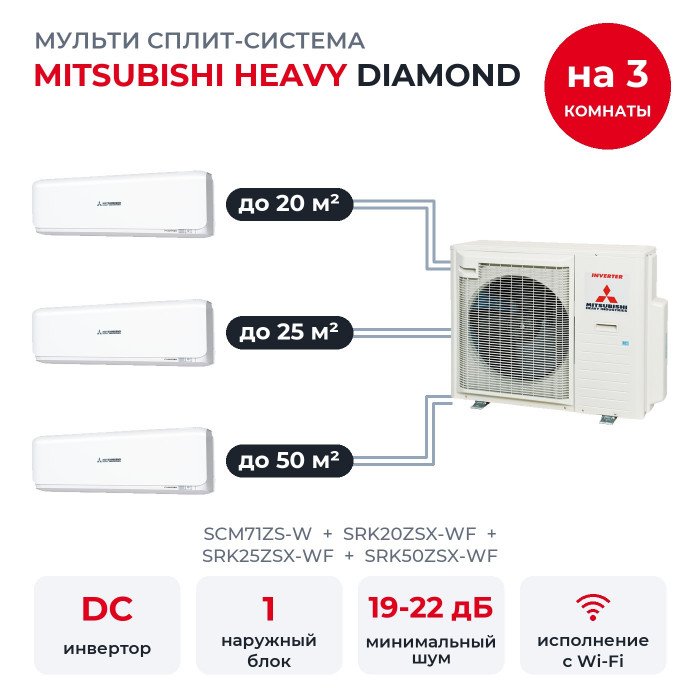

Три комнаты обслуживает один наружный SCM71ZS-W. Здесь мастерская до 20 м², детская до 25 м² и зал до 50 м², и в каждом помещении свой внутренний: SRK20ZSX-WF, SRK25ZSX-WF, SRK50ZSX-WF. Блоки Diamond с датчиком движения, тремя фильтрами и автоматическим распределением потока 3D AUTO. Корпус белый.

Мощность по комнатам

Ориентир для выбора: около 1 кВт холода на 10 м² при потолке до 2,7 м. Блоки этого комплекта по номиналу дают вместе 9,5 кВт, наружный SCM71ZS-W рассчитан на 7,1 кВт холода и 8,6 кВт тепла. MHI приводит это сочетание в таблице сочетаний для своего наружного блока, и оно укладывается в ограничения каталога 2026 года.

Таблица сочетаний MHI показывает холод при одновременной работе всех комнат: у SRK20ZSX-WF 1,49 кВт, у SRK25ZSX-WF 1,87 кВт и у SRK50ZSX-WF 3,74 кВт. В режиме обогрева у SRK20ZSX-WF 1,81 кВт, у SRK25ZSX-WF 2,26 кВт и у SRK50ZSX-WF 4,53 кВт.

Если включены все комнаты, наружный распределяет свою мощность между ними пропорционально, так написано в data book MHI. Когда часть комнат выключена, остальным достаётся больше.

Если комнаты жаркие и работают вместе, тот же набор принимает SCM100ZS-W на 10 кВт: по таблице MHI каждая комната там получает полный номинал.

Наружный рассчитан на четыре комнаты, здесь подключено три. По таблице сочетаний MHI к такому набору можно прибавить ещё один блок, если новый блок из той же серии.

Как устроена система

У мульти-системы один уличный блок вместо нескольких. Каждая комната подключена к своему выходу наружного отдельной трассой и кабелем, пульт у каждой свой. Режим у всей системы общий: если одна комната охлаждается, другую греть не получится. Приоритет у блока, который включили первым, а блок с другим режимом работает только как вентилятор.

При нескольких работающих комнатах режим AUTO производитель не рекомендует, лучше ставить охлаждение или обогрев, чтобы наружный не останавливался из-за смены режимов.

Что в комплекте

• SRK20ZSX-WF: 2 кВт холода и 3 кВт тепла по номиналу, комната до 20 м², шум от 19 дБ(А).
• SRK25ZSX-WF: 2,5 кВт холода и 3,4 кВт тепла по номиналу, комната до 25 м², шум от 19 дБ(А).
• SRK50ZSX-WF: 5 кВт холода и 5,8 кВт тепла по номиналу, комната до 50 м², шум от 22 дБ(А).

У наружного все выходы под трубы 1/4" и 3/8", а у блока 50 газовая труба 1/2". Переходники с 3/8" на 1/2" для них лежат в коробке наружного.

Функции Diamond

• Три фильтра. Моющийся сетчатый задерживает пыль, антиаллергенный работает на энзимах, фотокаталитический убирает запахи и тоже моется.
• Передняя панель открывается только во время работы.
• Горизонтальные жалюзи управляются с пульта, без подхода к блоку.
• Датчик движения. В режиме ECO блок подстраивает температуру под активность людей, а если в комнате никого нет около часа, останавливается сам (AUTO OFF, время меняется на 2 часа).
• Кнопка PRESET возвращает сохранённую настройку.
• Недельный таймер включает и выключает кондиционер по расписанию на каждый день.
• Режим 3D AUTO управляет скоростью вентилятора и направлением потока автоматически, воздух доходит до всех углов.
• NIGHT SETBACK. Дежурный обогрев держит в помещении около +10 °C, пока там никого нет.
• Режим HIGH POWER ускоряет охлаждение и прогрев.
• Самоочистка SELF CLEAN просушивает внутренний блок после выключения.

Из полезных мелочей: мягкий пуск, автоперезапуск после отключения света, самодиагностика, осушение, блокировка от детей, таймер включения и выключения, таймер сна, регулировка яркости дисплея, автоматический режим FUZZY AUTO и кнопка на корпусе на случай, если пульт потерялся. К каждому внутреннему прилагается беспроводной пульт с держателем и двумя батарейками AAA; проводной пульт RC-E5 или RC-EX3A подключают через адаптер SC-BIKN2-E. Это исполнение с Wi-Fi: кондиционером можно управлять со смартфона.

Чего в комплекте нет

• Независимого выбора режима. Охлаждение или обогрев работает сразу для всей системы.
• Увлажнения. Кондиционер может осушать воздух, но не увлажняет его.
• Обработки ALLERGEN CLEAR. Кнопка на пульте есть, но в мульти-системе режим не работает, блок при нажатии останавливается. Антиаллергенный фильтр при этом на месте.
• Дренажного насоса. Конденсат уходит самотёком по дренажному шлангу.
• Труб и кабелей. Их подбирают при монтаже под длину трасс.
• Второго наружного. При поломке общего блока не работают все комнаты сразу.

Что важно знать про SCM71ZS-W

У SCM71ZS-W двухроторный компрессор, хладагент R32, четыре выхода под внутренние блоки. Шум 50 дБ(А) на охлаждении и 54 дБ(А) на обогреве, масса 61 кг. Сезонная эффективность у наружного до SEER 8,30 и SCOP 4,60, точное значение зависит от сочетания блоков.

• Разные этажи. Между наружным и внутренними до 20 м по высоте, между внутренними до 25 м.
• Электричество. Однофазное, 220-240 В, только к наружному, кабель 3×2,5 мм² и автомат 25 А; к каждой комнате идёт свой межблочный кабель 4×1,5 мм².
• Трассы. До каждого внутреннего до 25 м, все трассы вместе до 70 м. Заводской заправки 2,55 кг R32 хватает на 30 м, на более длинных систему дозаправляют при монтаже.
• Погода. Охлаждает при уличной температуре от минус 15 °C, греет до минус 15 °C. Иней с теплообменника зимой оттаивает автоматически.
• Защита. Корпус IPX4, плата покрыта защитным слоем от влаги, автоматика следит за перегревом компрессора, током и обмерзанием, ошибки показываются кодами.

Вопросы

Можно ли потом добавить комнату? Да, если итоговый набор есть в таблице сочетаний MHI. Новый блок подключают к свободному выходу своей трассой и кабелем.

Можно ли греть одну комнату и охлаждать другую? Нет. Работает режим блока, включённого первым, а блок с другим режимом гонит воздух как вентилятор.

Что входит в комплект? Наружный блок и три внутренних; у каждого внутреннего беспроводной пульт с держателем, монтажная пластина и два фильтра очистки, антиаллергенный и фотокаталитический. Трубы, кабели и крепёж покупают отдельно.
