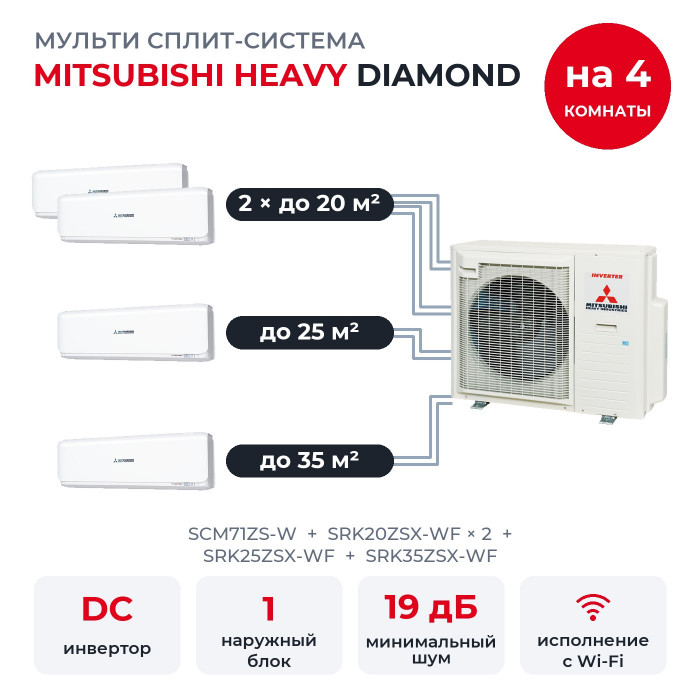

Мульти сплит-система Mitsubishi Heavy DIAMOND на 4 комнаты SCM71ZS-W/SRK20ZSX-WFx2/SRK25ZSX-WF/SRK35ZSX-WF

Четыре комнаты обслуживает один наружный SCM71ZS-W. Здесь детская до 20 м², мастерская до 20 м², гостевая до 25 м² и столовая до 35 м², и в каждом помещении свой внутренний: SRK20ZSX-WF × 2, SRK25ZSX-WF, SRK35ZSX-WF. Diamond, верхняя настенная серия MHI: датчик движения, три фильтра очистки и режим 3D AUTO. Цвет блоков: белый.

Как работает мульти-система

У мульти-системы один уличный блок вместо нескольких. Каждая комната подключена к своему выходу наружного отдельной трассой и кабелем, пульт у каждой свой. Одновременно охлаждать одну комнату и греть другую система не умеет. Работает режим блока, включённого первым; блок, которому выбрали другой режим, гонит воздух без охлаждения и обогрева.

При нескольких работающих комнатах режим AUTO производитель не рекомендует, лучше ставить охлаждение или обогрев, чтобы наружный не останавливался из-за смены режимов.

Что умеют блоки Diamond

• Три фильтра. Моющийся сетчатый задерживает пыль, антиаллергенный работает на энзимах, фотокаталитический убирает запахи и тоже моется.
• Кнопка PRESET возвращает сохранённую настройку.
• Недельный таймер задаёт расписание работы на всю неделю.
• Дежурное отопление NIGHT SETBACK поддерживает примерно +10 °C в пустом помещении.
• 3D AUTO. Блок сам выбирает скорость и направление потока, чтобы воздух расходился по всей комнате.
• Горизонтальные жалюзи управляются с пульта, без подхода к блоку.
• Самоочистка SELF CLEAN просушивает внутренний блок после выключения.
• Передняя панель открывается только во время работы.
• HIGH POWER на время включает усиленный режим, когда комнату нужно быстро охладить или прогреть.
• Датчик движения. В режиме ECO блок подстраивает температуру под активность людей, а если в комнате никого нет около часа, останавливается сам (AUTO OFF, время меняется на 2 часа).

Из полезных мелочей: авторежим FUZZY AUTO, комфортный пуск, таймер сна, автоматический перезапуск после перебоя с питанием, осушение, таймеры включения и выключения, блокировка кнопок пульта, приглушение дисплея, самодиагностика с кодами ошибок и кнопка на корпусе на случай, если пульт потерялся. К каждому внутреннему прилагается беспроводной пульт с держателем и двумя батарейками AAA; проводной пульт RC-E5 или RC-EX3A подключают через адаптер SC-BIKN2-E. Это исполнение с Wi-Fi: кондиционером можно управлять со смартфона.

Сколько холода получит каждая комната

Внутренние блоки вместе рассчитаны на 10 кВт холода, наружный SCM71ZS-W номинально даёт 7,1 кВт на холод и 8,6 кВт на тепло. Для ориентира: на 10 м² с потолком до 2,7 м нужен около 1 кВт. MHI приводит это сочетание в таблице сочетаний для своего наружного блока, и оно укладывается в ограничения каталога 2026 года.

Таблица сочетаний MHI показывает холод при одновременной работе всех комнат: у каждого SRK20ZSX-WF 1,42 кВт, у SRK25ZSX-WF 1,78 кВт и у SRK35ZSX-WF 2,49 кВт. В режиме обогрева у каждого SRK20ZSX-WF 1,72 кВт, у SRK25ZSX-WF 2,15 кВт и у SRK35ZSX-WF 3,01 кВт.

Если включены все комнаты, наружный распределяет свою мощность между ними пропорционально, так написано в data book MHI. Когда часть комнат выключена, остальным достаётся больше.

Нужен запас для жары? Те же блоки подключают к SCM100ZS-W на 10 кВт, и по таблице сочетаний каждый блок получает свой номинал.

Состав по комнатам

• SRK20ZSX-WF × 2: 2 кВт холода и 3 кВт тепла по номиналу, комната до 20 м², шум от 19 дБ(А).
• SRK25ZSX-WF: 2,5 кВт холода и 3,4 кВт тепла по номиналу, комната до 25 м², шум от 19 дБ(А).
• SRK35ZSX-WF: 3,5 кВт холода и 4,5 кВт тепла по номиналу, комната до 35 м², шум от 19 дБ(А).

Выходы наружного рассчитаны на трубы 1/4" и 3/8", блоки этого набора подключают к ним напрямую.

Что важно знать про SCM71ZS-W

У SCM71ZS-W двухроторный компрессор, хладагент R32, четыре выхода под внутренние блоки. Шум 50 дБ(А) на охлаждении и 54 дБ(А) на обогреве, масса 61 кг. Сезонная эффективность у наружного до SEER 8,30 и SCOP 4,60, точное значение зависит от сочетания блоков.

• Электричество. Однофазное, 220-240 В, только к наружному, кабель 3×2,5 мм² и автомат 25 А; к каждой комнате идёт свой межблочный кабель 4×1,5 мм².
• Защита. Корпус IPX4, плата покрыта защитным слоем от влаги, автоматика следит за перегревом компрессора, током и обмерзанием, ошибки показываются кодами.
• Разные этажи. Между наружным и внутренними до 20 м по высоте, между внутренними до 25 м.
• Трассы. До каждого внутреннего до 25 м, все трассы вместе до 70 м. Заводской заправки 2,55 кг R32 хватает на 30 м, на более длинных систему дозаправляют при монтаже.
• Погода. Охлаждает при уличной температуре от минус 15 °C, греет до минус 15 °C. Иней с теплообменника зимой оттаивает автоматически.

Чего здесь нет

• Независимого выбора режима. Охлаждение или обогрев работает сразу для всей системы.
• Увлажнителя. Сухой зимний воздух кондиционер не увлажнит.
• Обработки ALLERGEN CLEAR. Кнопка на пульте есть, но в мульти-системе режим не работает, блок при нажатии останавливается. Антиаллергенный фильтр при этом на месте.
• Дренажного насоса. Конденсат уходит самотёком по дренажному шлангу.
• Монтажных материалов. Трубы, межблочные кабели, кабель питания и крепёж покупают отдельно.
• Резерва. Если наружный блок остановится, без кондиционера останутся все четыре комнаты.

Вопросы

Хватит ли мощности, если включить все четыре комнаты? Поодиночке каждая работает в полную силу. При одновременной работе мощность наружного делится пропорционально, цифры по комнатам есть выше.

Что будет, если в одной комнате включить обогрев, а в другой охлаждение? Приоритет получит блок, включённый первым; второй будет работать только на вентиляцию.

Что входит в комплект? Наружный блок и четыре внутренних; у каждого внутреннего беспроводной пульт с держателем, монтажная пластина и два фильтра очистки, антиаллергенный и фотокаталитический. Трубы, кабели и крепёж покупают отдельно.
