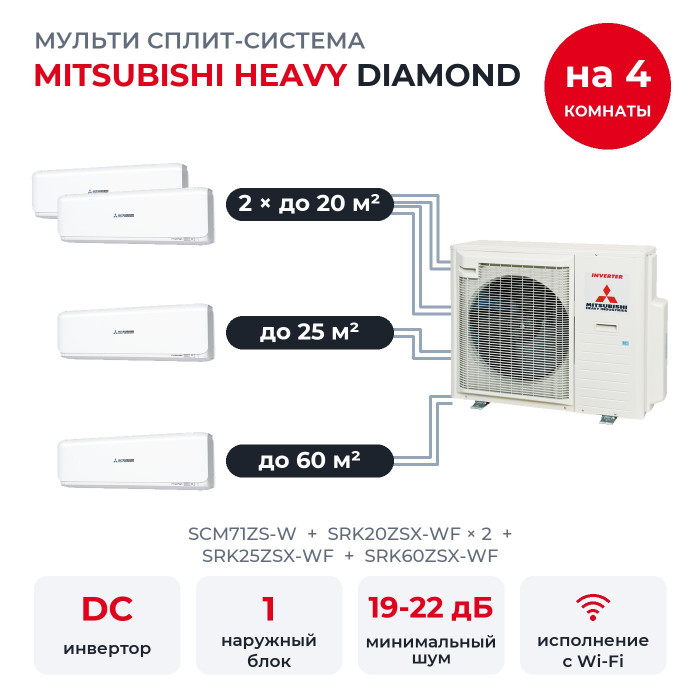

Мульти сплит-система Mitsubishi Heavy DIAMOND на 4 комнаты SCM71ZS-W/SRK20ZSX-WFx2/SRK25ZSX-WF/SRK60ZSX-WF

Четыре комнаты обслуживает один наружный SCM71ZS-W. Здесь игровая до 20 м², гардеробная до 20 м², спальня до 25 м² и студия до 60 м², и в каждом помещении свой внутренний: SRK20ZSX-WF × 2, SRK25ZSX-WF, SRK60ZSX-WF. Блоки Diamond с датчиком движения, тремя фильтрами и автоматическим распределением потока 3D AUTO. Цвет блоков: белый.

Как устроена система

На фасаде висит один наружный блок, в каждой из четырёх комнат свой внутренний. От наружного к каждой комнате идёт своя пара медных труб и свой межблочный кабель, а электричество подводят только к наружному. Температуру и скорость вентилятора каждая комната задаёт отдельно. Одновременно охлаждать одну комнату и греть другую система не умеет. Работает режим блока, включённого первым; блок, которому выбрали другой режим, гонит воздух без охлаждения и обогрева.

При нескольких работающих комнатах режим AUTO производитель не рекомендует, лучше ставить охлаждение или обогрев, чтобы наружный не останавливался из-за смены режимов.

Возможности блоков SRK-ZSX

• Три фильтра. Моющийся сетчатый задерживает пыль, антиаллергенный работает на энзимах, фотокаталитический убирает запахи и тоже моется.
• Режим HIGH POWER ускоряет охлаждение и прогрев.
• Панель блока приоткрывается, когда кондиционер работает.
• Датчик движения. В режиме ECO блок подстраивает температуру под активность людей, а если в комнате никого нет около часа, останавливается сам (AUTO OFF, время меняется на 2 часа).
• PRESET сохраняет любимую настройку и включает её одной кнопкой.
• Жалюзи влево-вправо поворачиваются с пульта.
• SELF CLEAN. После работы блок просушивает себя изнутри, чтобы не заводилась сырость.
• Недельный таймер включает и выключает кондиционер по расписанию на каждый день.
• NIGHT SETBACK. Дежурный обогрев держит в помещении около +10 °C, пока там никого нет.
• Режим 3D AUTO управляет скоростью вентилятора и направлением потока автоматически, воздух доходит до всех углов.

Ещё есть кнопка на корпусе на случай, если пульт потерялся, комфортный пуск, осушение, таймер включения и выключения, блокировка кнопок пульта, самодиагностика, автоперезапуск после отключения света, авторежим FUZZY AUTO, таймер сна и приглушение дисплея. К каждому внутреннему прилагается беспроводной пульт с держателем и двумя батарейками AAA; проводной пульт RC-E5 или RC-EX3A подключают через адаптер SC-BIKN2-E. Это исполнение с Wi-Fi: кондиционером можно управлять со смартфона.

Мощность по комнатам

Внутренние блоки вместе рассчитаны на 12,5 кВт холода, наружный SCM71ZS-W номинально даёт 7,1 кВт на холод и 8,6 кВт на тепло. Для ориентира: на 10 м² с потолком до 2,7 м нужен около 1 кВт. Сочетание есть в таблице сочетаний MHI и проходит по ограничениям каталога 2026 года.

Таблица сочетаний MHI показывает холод при одновременной работе всех комнат: у каждого SRK20ZSX-WF 1,14 кВт, у SRK25ZSX-WF 1,42 кВт и у SRK60ZSX-WF 3,41 кВт. В режиме обогрева у каждого SRK20ZSX-WF 1,38 кВт, у SRK25ZSX-WF 1,72 кВт и у SRK60ZSX-WF 4,13 кВт.

Если включены все комнаты, наружный распределяет свою мощность между ними пропорционально, так написано в data book MHI. Когда часть комнат выключена, остальным достаётся больше.

Нужен запас для жары? Те же блоки подключают к SCM125ZM-S на 12,5 кВт, и по таблице сочетаний каждый блок получает свой номинал.

Что в комплекте

• SRK20ZSX-WF × 2: 2 кВт холода и 3 кВт тепла по номиналу, комната до 20 м², шум от 19 дБ(А).
• SRK25ZSX-WF: 2,5 кВт холода и 3,4 кВт тепла по номиналу, комната до 25 м², шум от 19 дБ(А).
• SRK60ZSX-WF: 6 кВт холода и 6,8 кВт тепла по номиналу, комната до 60 м², шум от 22 дБ(А).

У наружного все выходы под трубы 1/4" и 3/8", а у блока 60 газовая труба 1/2". Переходники с 3/8" на 1/2" для них лежат в коробке наружного.

Наружный блок и монтаж

SCM71ZS-W работает на R32 с двухроторным компрессором, у него четыре выхода. Звуковое давление 50 дБ(А) в охлаждении и 54 дБ(А) в обогреве, масса 61 кг, сезонная эффективность до SEER 8,30 и SCOP 4,60 в лучшем сочетании.

• Перепад высот. Наружный может стоять выше или ниже внутренних до 20 м, внутренние между собой расходятся до 25 м.
• Длина трасс: до 25 м на каждую комнату и до 70 м всего; без дозаправки до 30 м (заводская заправка 2,55 кг R32).
• Электричество. Однофазное, 220-240 В, только к наружному, кабель 3×2,5 мм² и автомат 25 А; к каждой комнате идёт свой межблочный кабель 4×1,5 мм².
• Температура на улице. Холод от минус 15 °C, тепло до минус 15 °C, оттайка включается сама.
• Защита. Корпус IPX4, плата покрыта защитным слоем от влаги, автоматика следит за перегревом компрессора, током и обмерзанием, ошибки показываются кодами.

Чего здесь нет

• Независимого выбора режима. Охлаждение или обогрев работает сразу для всей системы.
• Увлажнения. Кондиционер может осушать воздух, но не увлажняет его.
• Обработки ALLERGEN CLEAR. Кнопка на пульте есть, но в мульти-системе режим не работает, блок при нажатии останавливается. Антиаллергенный фильтр при этом на месте.
• Дренажного насоса. Конденсат уходит самотёком по дренажному шлангу.
• Монтажных материалов. Трубы, межблочные кабели, кабель питания и крепёж покупают отдельно.
• Второго наружного. При поломке общего блока не работают все комнаты сразу.

Вопросы

Можно ли греть одну комнату и охлаждать другую? Нет. Работает режим блока, включённого первым, а блок с другим режимом гонит воздух как вентилятор.

Хватит ли мощности, если включить все четыре комнаты? Поодиночке каждая работает в полную силу. При одновременной работе мощность наружного делится пропорционально, цифры по комнатам есть выше.

Что входит в комплект? Наружный блок и четыре внутренних; у каждого внутреннего беспроводной пульт с держателем, монтажная пластина и два фильтра очистки, антиаллергенный и фотокаталитический. Трубы, кабели и крепёж покупают отдельно.
