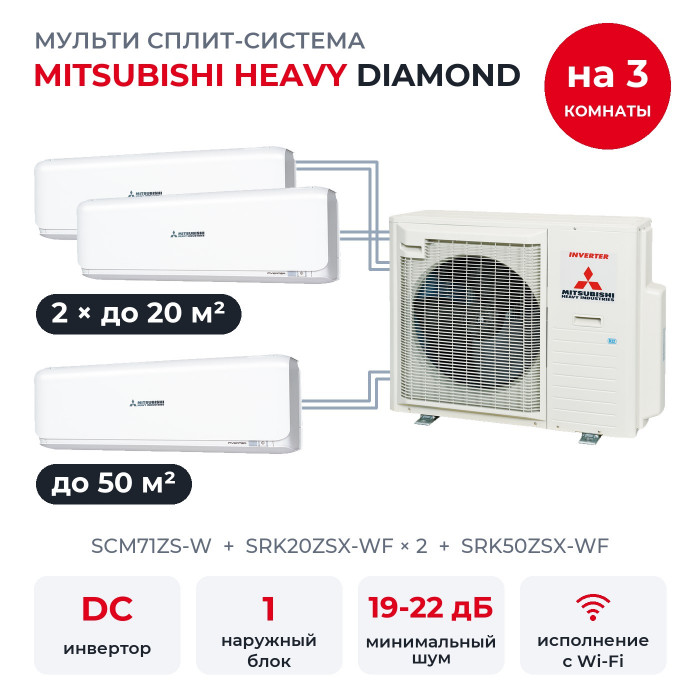

Мульти сплит-система Mitsubishi Heavy DIAMOND на 3 комнаты SCM71ZS-W/SRK20ZSX-WFx2/SRK50ZSX-WF

Три комнаты обслуживает один наружный SCM71ZS-W. Здесь гардеробная до 20 м², кабинет до 20 м² и кухня-гостиная до 50 м², и в каждом помещении свой внутренний: SRK20ZSX-WF × 2, SRK50ZSX-WF. Diamond, верхняя настенная серия MHI: датчик движения, три фильтра очистки и режим 3D AUTO. Цвет блоков: белый.

Как работает мульти-система

У мульти-системы один уличный блок вместо нескольких. Каждая комната подключена к своему выходу наружного отдельной трассой и кабелем, пульт у каждой свой. Одновременно охлаждать одну комнату и греть другую система не умеет. Работает режим блока, включённого первым; блок, которому выбрали другой режим, гонит воздух без охлаждения и обогрева.

При нескольких работающих комнатах режим AUTO производитель не рекомендует, лучше ставить охлаждение или обогрев, чтобы наружный не останавливался из-за смены режимов.

Что умеют блоки Diamond

• Фильтры в комплекте: противопылевой сетчатый, антиаллергенный на энзимах и фотокаталитический дезодорирующий.
• Недельный таймер задаёт расписание работы на всю неделю.
• Кнопка PRESET возвращает сохранённую настройку.
• Датчик присутствия: режим ECO меняет температуру по активности людей, функция AUTO OFF выключает блок, когда в комнате около часа пусто.
• Дежурное отопление NIGHT SETBACK поддерживает примерно +10 °C в пустом помещении.
• Режим 3D AUTO управляет скоростью вентилятора и направлением потока автоматически, воздух доходит до всех углов.
• Жалюзи влево-вправо поворачиваются с пульта.
• HIGH POWER на время включает усиленный режим, когда комнату нужно быстро охладить или прогреть.
• Передняя панель открывается только во время работы.
• SELF CLEAN. После работы блок просушивает себя изнутри, чтобы не заводилась сырость.

Кроме того, есть блокировка от детей, самодиагностика с кодами ошибок, регулировка яркости дисплея, таймеры включения и выключения, автоматический перезапуск после перебоя с питанием, кнопка на корпусе на случай, если пульт потерялся, мягкий пуск, автоматический режим FUZZY AUTO, осушение и таймер сна. К каждому внутреннему прилагается беспроводной пульт с держателем и двумя батарейками AAA; проводной пульт RC-E5 или RC-EX3A подключают через адаптер SC-BIKN2-E. Исполнение с Wi-Fi, для управления со смартфона.

Хватит ли мощности на три комнаты

Ориентир для выбора: около 1 кВт холода на 10 м² при потолке до 2,7 м. Блоки этого комплекта по номиналу дают вместе 9 кВт, наружный SCM71ZS-W рассчитан на 7,1 кВт холода и 8,6 кВт тепла. Сочетание есть в таблице сочетаний MHI и проходит по ограничениям каталога 2026 года.

Таблица сочетаний MHI показывает холод при одновременной работе всех комнат: у каждого SRK20ZSX-WF 1,58 кВт и у SRK50ZSX-WF 3,94 кВт. В режиме обогрева у каждого SRK20ZSX-WF 1,91 кВт и у SRK50ZSX-WF 4,78 кВт.

Если включены все комнаты, наружный распределяет свою мощность между ними пропорционально, так написано в data book MHI. Когда часть комнат выключена, остальным достаётся больше.

Нужен запас для жары? Те же блоки подключают к SCM100ZS-W на 10 кВт, и по таблице сочетаний каждый блок получает свой номинал.

Наружный рассчитан на четыре комнаты, здесь подключено три. По таблице сочетаний MHI к такому набору можно прибавить ещё один блок, если новый блок из той же серии.

Состав по комнатам

• SRK20ZSX-WF × 2: 2 кВт холода и 3 кВт тепла по номиналу, комната до 20 м², шум от 19 дБ(А).
• SRK50ZSX-WF: 5 кВт холода и 5,8 кВт тепла по номиналу, комната до 50 м², шум от 22 дБ(А).

У наружного все выходы под трубы 1/4" и 3/8", а у блока 50 газовая труба 1/2". Переходники с 3/8" на 1/2" для них лежат в коробке наружного.

Наружный блок и монтаж

SCM71ZS-W работает на R32 с двухроторным компрессором, у него четыре выхода. Звуковое давление 50 дБ(А) в охлаждении и 54 дБ(А) в обогреве, масса 61 кг, сезонная эффективность до SEER 8,30 и SCOP 4,60 в лучшем сочетании.

• Длина трасс: до 25 м на каждую комнату и до 70 м всего; без дозаправки до 30 м (заводская заправка 2,55 кг R32).
• Температура на улице. Холод от минус 15 °C, тепло до минус 15 °C, оттайка включается сама.
• Электричество. Однофазное, 220-240 В, только к наружному, кабель 3×2,5 мм² и автомат 25 А; к каждой комнате идёт свой межблочный кабель 4×1,5 мм².
• Разные этажи. Между наружным и внутренними до 20 м по высоте, между внутренними до 25 м.
• Защита. Корпус IPX4, плата покрыта защитным слоем от влаги, автоматика следит за перегревом компрессора, током и обмерзанием, ошибки показываются кодами.

Чего у комплекта нет

• Независимого выбора режима. Охлаждение или обогрев работает сразу для всей системы.
• Увлажнителя. Сухой зимний воздух кондиционер не увлажнит.
• Обработки ALLERGEN CLEAR. Кнопка на пульте есть, но в мульти-системе режим не работает, блок при нажатии останавливается. Антиаллергенный фильтр при этом на месте.
• Помпы для конденсата. Дренаж у настенных блоков самотёчный.
• Монтажных материалов. Трубы, межблочные кабели, кабель питания и крепёж покупают отдельно.
• Резерва. Если наружный блок остановится, без кондиционера останутся все три комнаты.

Вопросы

Можно ли потом добавить комнату? Да, если итоговый набор есть в таблице сочетаний MHI. Новый блок подключают к свободному выходу своей трассой и кабелем.

Что будет, если в одной комнате включить обогрев, а в другой охлаждение? Приоритет получит блок, включённый первым; второй будет работать только на вентиляцию.

Что входит в комплект? Наружный блок и три внутренних; у каждого внутреннего беспроводной пульт с держателем, монтажная пластина и два фильтра очистки, антиаллергенный и фотокаталитический. Трубы, кабели и крепёж покупают отдельно.
