Мульти сплит-система Mitsubishi Heavy DIAMOND на 3 комнаты SCM71ZS-W/SRK20ZSX-WFx2/SRK60ZSX-WF

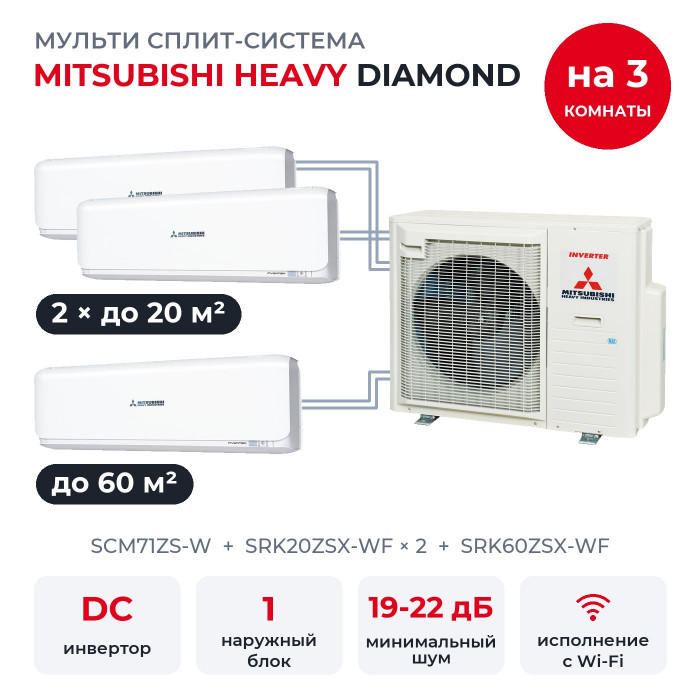

Мульти сплит-система Mitsubishi Heavy на три комнаты: игровая до 20 м², небольшая спальня до 20 м² и большая гостиная до 60 м². В набор входят наружный SCM71ZS-W и настенные блоки Diamond SRK20ZSX-WF × 2, SRK60ZSX-WF. Diamond с датчиком движения, тремя фильтрами и автоматическим распределением потока 3D AUTO. Цвет блоков: белый.

Как работает мульти-система

У мульти-системы один уличный блок вместо нескольких. Каждая комната подключена к своему выходу наружного отдельной трассой и кабелем, пульт у каждой свой. Режим у всей системы общий: если одна комната охлаждается, другую греть не получится. Приоритет у блока, который включили первым, а блок с другим режимом работает только как вентилятор.

Если работают несколько комнат, MHI советует выбирать охлаждение или обогрев, а не AUTO: иначе режимы могут переключаться и наружный будет останавливаться.

Хватит ли мощности на три комнаты

Внутренние блоки вместе рассчитаны на 10 кВт холода, наружный SCM71ZS-W номинально даёт 7,1 кВт на холод и 8,6 кВт на тепло. Для ориентира: на 10 м² с потолком до 2,7 м нужен около 1 кВт. MHI приводит это сочетание в таблице сочетаний для своего наружного, и оно укладывается в ограничения каталога 2026 года.

По таблице MHI, когда все три комнаты работают на холод одновременно, у каждого SRK20ZSX-WF 1,42 кВт и у SRK60ZSX-WF 4,26 кВт. На обогрев у каждого SRK20ZSX-WF 1,72 кВт и у SRK60ZSX-WF 5,16 кВт.

Если включены все комнаты, наружный распределяет свою мощность между ними пропорционально, так написано в data book MHI. Когда часть комнат выключена, остальным достаётся больше.

Нужен запас для жары? Те же блоки подключают к SCM100ZS-W на 10 кВт, и по таблице сочетаний каждый блок получает свой номинал.

Наружный рассчитан на четыре комнаты, здесь подключено три. По таблице сочетаний MHI к такому набору можно прибавить ещё один блок, если новые из той же серии.

Что в комплекте

• SRK20ZSX-WF × 2: 2 кВт холода и 3 кВт тепла по номиналу, комната до 20 м², шум от 19 дБ(А).
• SRK60ZSX-WF: 6 кВт холода и 6,8 кВт тепла по номиналу, комната до 60 м², шум от 22 дБ(А).

У наружного все выходы под трубы 1/4" и 3/8", а у блока 60 газовая труба 1/2". Переходники с 3/8" на 1/2" для них лежат в коробке наружного.

Что умеют блоки Diamond

• Фильтры в комплекте: противопылевой сетчатый, антиаллергенный на энзимах и фотокаталитический дезодорирующий.
• PRESET сохраняет любимую настройку и включает её одной кнопкой.
• Датчик присутствия: режим ECO меняет температуру по активности людей, функция AUTO OFF выключает кондиционер, когда в комнате около часа пусто.
• SELF CLEAN. После работы кондиционер просушивает себя изнутри, чтобы не заводилась сырость.
• 3D AUTO. Блок сам выбирает скорость и направление потока, чтобы воздух расходился по всей комнате.
• Жалюзи влево-вправо поворачиваются с пульта.
• NIGHT SETBACK. Дежурный обогрев держит в помещении около +10 °C, пока там никого нет.
• Режим HIGH POWER ускоряет охлаждение и прогрев.
• Передняя панель открывается только во время работы.
• Недельный таймер задаёт расписание работы на всю неделю.

Ещё есть таймеры включения и выключения, мягкий пуск, автоматический перезапуск после перебоя с питанием, кнопка включения на корпусе, блокировка от детей, режим осушения, приглушение дисплея, авторежим FUZZY AUTO, таймер сна и самодиагностика с кодами ошибок. К каждому внутреннему прилагается беспроводной пульт с держателем и двумя батарейками AAA; проводной пульт RC-E5 или RC-EX3A подключают через адаптер SC-BIKN2-E. Исполнение с Wi-Fi, для управления со смартфона.

Чего здесь нет

• Разных режимов в комнатах одновременно. Охлаждать одну комнату и греть другую в одно время нельзя.
• Увлажнения. Кондиционер может осушать воздух, но не увлажняет его.
• Режима ALLERGEN CLEAR. В мульти-системе он не работает, а если нажать кнопку по ошибке, этот блок остановится. Сам антиаллергенный фильтр в блоке стоит.
• Дренажного насоса. Конденсат уходит самотёком по дренажному шлангу.
• Труб и кабелей. Их подбирают при монтаже под длину трасс.
• Второго наружного. При поломке общего наружного не работают все комнаты сразу.

Наружный блок и монтаж

У SCM71ZS-W двухроторный компрессор, хладагент R32, четыре выхода под внутренние. Шум 50 дБ(А) на охлаждении и 54 дБ(А) на обогреве, масса 61 кг. Сезонная эффективность у наружного до SEER 8,30 и SCOP 4,60, точное значение зависит от сочетания блоков.

• Длина трасс: до 25 м на каждую комнату и до 70 м всего; без дозаправки до 30 м (заводская заправка 2,55 кг R32).
• Разные этажи. Между наружным и внутренними до 20 м по высоте, между внутренними до 25 м.
• Питание подводят только к наружному (одна фаза 220-240 В, 3×2,5 мм², автомат 25 А), внутренние получают его по кабелям 4×1,5 мм².
• Погода. Охлаждает при уличной температуре от минус 15 °C, греет до минус 15 °C. Иней с теплообменника зимой оттаивает автоматически.
• Защита. Корпус IPX4, плата покрыта защитным слоем от влаги, автоматика следит за перегревом компрессора, током и обмерзанием, ошибки показываются кодами.

Вопросы

Что будет, если в одной комнате включить обогрев, а в другой охлаждение? Приоритет получит блок, включённый первым; второй будет работать только на вентиляцию.

Хватит ли мощности, если включить все три комнаты? Поодиночке каждая работает в полную силу. При одновременной работе мощность наружного делится пропорционально, цифры по комнатам есть выше.

Что входит в комплект? Наружный блок и три внутренних; у каждого внутреннего беспроводной пульт с держателем, монтажная пластина и два фильтра очистки, антиаллергенный и фотокаталитический. Трубы, кабели и крепёж покупают отдельно.
