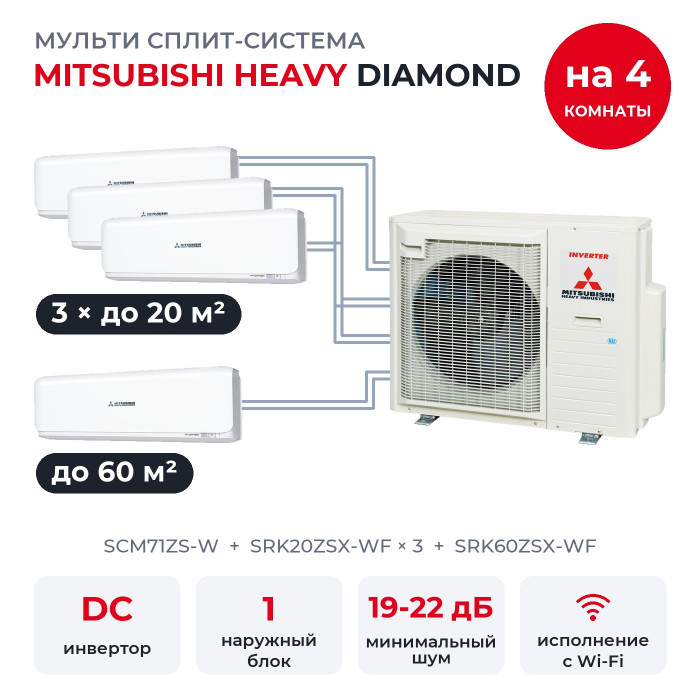

Мульти сплит-система Mitsubishi Heavy DIAMOND на 4 комнаты SCM71ZS-W/SRK20ZSX-WFx3/SRK60ZSX-WF

Четыре комнаты обслуживает один наружный SCM71ZS-W. Здесь мастерская до 20 м², гостевая до 20 м², кабинет до 20 м² и большая гостиная до 60 м², и в каждом помещении свой внутренний: SRK20ZSX-WF × 3, SRK60ZSX-WF. Diamond, верхняя настенная серия MHI: датчик движения, три фильтра очистки и режим 3D AUTO. Корпус белый.

Как устроена система

На фасаде висит один наружный блок, в каждой из четырёх комнат свой внутренний. От наружного к каждой комнате идёт своя пара медных труб и свой межблочный кабель, а электричество подводят только к наружному. Температуру и скорость вентилятора каждая комната задаёт отдельно. Одновременно охлаждать одну комнату и греть другую система не умеет. Работает режим блока, включённого первым; блок, которому выбрали другой режим, гонит воздух без охлаждения и обогрева.

Если работают несколько комнат, MHI советует выбирать охлаждение или обогрев, а не AUTO: иначе режимы могут переключаться и наружный блок будет останавливаться.

Сколько холода получит каждая комната

Ориентир для выбора: около 1 кВт холода на 10 м² при потолке до 2,7 м. Блоки этого комплекта по номиналу дают вместе 12 кВт, наружный SCM71ZS-W рассчитан на 7,1 кВт холода и 8,6 кВт тепла. MHI приводит это сочетание в таблице сочетаний для своего наружного блока, и оно укладывается в ограничения каталога 2026 года.

Таблица сочетаний MHI показывает холод при одновременной работе всех комнат: у каждого SRK20ZSX-WF 1,18 кВт и у SRK60ZSX-WF 3,55 кВт. В режиме обогрева у каждого SRK20ZSX-WF 1,43 кВт и у SRK60ZSX-WF 4,3 кВт.

Если включены все комнаты, наружный распределяет свою мощность между ними пропорционально, так написано в data book MHI. Когда часть комнат выключена, остальным достаётся больше.

Состав по комнатам

• SRK20ZSX-WF × 3: 2 кВт холода и 3 кВт тепла по номиналу, комната до 20 м², шум от 19 дБ(А).
• SRK60ZSX-WF: 6 кВт холода и 6,8 кВт тепла по номиналу, комната до 60 м², шум от 22 дБ(А).

У наружного все выходы под трубы 1/4" и 3/8", а у блока 60 газовая труба 1/2". Переходники с 3/8" на 1/2" для них лежат в коробке наружного.

Что умеют блоки Diamond

• Три фильтра. Моющийся сетчатый задерживает пыль, антиаллергенный работает на энзимах, фотокаталитический убирает запахи и тоже моется.
• Передняя панель открывается только во время работы.
• Дежурное отопление NIGHT SETBACK поддерживает примерно +10 °C в пустом помещении.
• Датчик присутствия: режим ECO меняет температуру по активности людей, функция AUTO OFF выключает блок, когда в комнате около часа пусто.
• Недельный таймер включает и выключает кондиционер по расписанию на каждый день.
• Режим 3D AUTO управляет скоростью вентилятора и направлением потока автоматически, воздух доходит до всех углов.
• Жалюзи влево-вправо поворачиваются с пульта.
• Кнопка PRESET возвращает сохранённую настройку.
• SELF CLEAN. После работы блок просушивает себя изнутри, чтобы не заводилась сырость.
• Режим HIGH POWER ускоряет охлаждение и прогрев.

Кроме того, есть таймер включения и выключения, самодиагностика, кнопка включения на самом блоке, режим осушения, автоперезапуск после отключения света, регулировка яркости дисплея, таймер сна, мягкий пуск, блокировка от детей и авторежим FUZZY AUTO. К каждому внутреннему прилагается беспроводной пульт с держателем и двумя батарейками AAA; проводной пульт RC-E5 или RC-EX3A подключают через адаптер SC-BIKN2-E. Это исполнение с Wi-Fi: кондиционером можно управлять со смартфона.

Чего здесь нет

• Независимого выбора режима. Охлаждение или обогрев работает сразу для всей системы.
• Увлажнения. Кондиционер может осушать воздух, но не увлажняет его.
• Режима ALLERGEN CLEAR. В мульти-системе он не работает, а если нажать кнопку по ошибке, этот блок остановится. Сам антиаллергенный фильтр в блоке стоит.
• Помпы для конденсата. Дренаж у настенных блоков самотёчный.
• Монтажных материалов. Трубы, межблочные кабели, кабель питания и крепёж покупают отдельно.
• Второго наружного. При поломке общего блока не работают все комнаты сразу.

Наружный блок и монтаж

SCM71ZS-W работает на R32 с двухроторным компрессором, у него четыре выхода. Звуковое давление 50 дБ(А) в охлаждении и 54 дБ(А) в обогреве, масса 61 кг, сезонная эффективность до SEER 8,30 и SCOP 4,60 в лучшем сочетании.

• Длина трасс: до 25 м на каждую комнату и до 70 м всего; без дозаправки до 30 м (заводская заправка 2,55 кг R32).
• Надёжность. Корпус со степенью защиты IPX4, влагозащитное покрытие платы, защиты от перегрева, перегрузки по току и обмерзания, самодиагностика.
• Электричество. Однофазное, 220-240 В, только к наружному, кабель 3×2,5 мм² и автомат 25 А; к каждой комнате идёт свой межблочный кабель 4×1,5 мм².
• Перепад высот. Наружный может стоять выше или ниже внутренних до 20 м, внутренние между собой расходятся до 25 м.
• Погода. Охлаждает при уличной температуре от минус 15 °C, греет до минус 15 °C. Иней с теплообменника зимой оттаивает автоматически.

Вопросы

Хватит ли мощности, если включить все четыре комнаты? Поодиночке каждая работает в полную силу. При одновременной работе мощность наружного делится пропорционально, цифры по комнатам есть выше.

Можно ли потом добавить пятую комнату? Нет, у SCM71ZS-W четыре выхода, и все заняты.

Что входит в комплект? Наружный блок и четыре внутренних; у каждого внутреннего беспроводной пульт с держателем, монтажная пластина и два фильтра очистки, антиаллергенный и фотокаталитический. Трубы, кабели и крепёж покупают отдельно.
