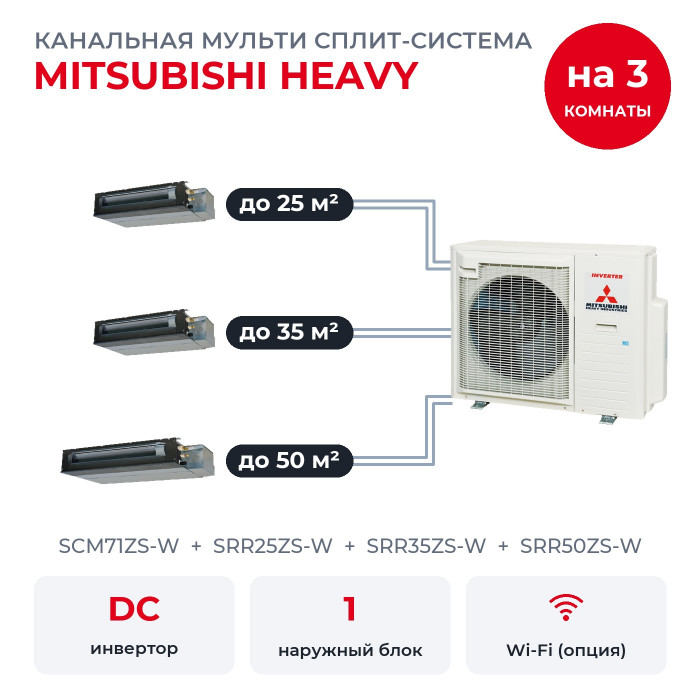

Канальная мульти сплит-система Mitsubishi Heavy на 3 комнаты SCM71ZS-W/SRR25ZS-W/SRR35ZS-W/SRR50ZS-W

Три помещения обслуживает один наружный SCM71ZS-W. Здесь переговорная до 25 м², столовая до 35 м² и большая гостиная до 50 м², и в каждом помещении свой внутренний: SRR25ZS-W, SRR35ZS-W, SRR50ZS-W. Каждый канальный включается своим пультом через выносной приёмник, есть недельный таймер и дежурное отопление.

Как работает мульти-система

На фасаде висит один наружный блок, в каждой из трёх комнат свой внутренний. От наружного к каждой комнате идёт своя пара медных труб и свой межблочный кабель, а электричество подводят только к наружному. Температуру и скорость вентилятора каждая комната задаёт отдельно. Режим у всей системы общий: если одна комната охлаждается, другую греть не получится. Приоритет у блока, который включили первым, а блок с другим режимом работает только как вентилятор.

При нескольких работающих комнатах режим AUTO производитель не рекомендует, лучше ставить охлаждение или обогрев, чтобы наружный не останавливался из-за смены режимов.

SRR-ZS-W стоит за потолком, в комнате видны только решётки. Высота блока 200 мм, воздух он забирает сзади (снизу с дополнительным комплектом), а встроенная помпа поднимает конденсат до 600 мм.

Мощность по комнатам

Внутренние блоки вместе рассчитаны на 11 кВт холода, наружный SCM71ZS-W номинально даёт 7,1 кВт на холод и 8,6 кВт на тепло. Для ориентира: на 10 м² с потолком до 2,7 м нужен около 1 кВт. MHI приводит это сочетание в таблице сочетаний для своего наружного, и оно укладывается в ограничения каталога 2026 года.

По таблице MHI, когда все три комнаты работают на холод одновременно, у SRR25ZS-W 1,61, у SRR35ZS-W 2,26 и у SRR50ZS-W 3,23 кВт. На обогрев у SRR25ZS-W 1,95, у SRR35ZS-W 2,74 и у SRR50ZS-W 3,91 кВт.

Сумма номиналов больше, чем выдаёт наружный, поэтому при одновременной работе мощность делится между комнатами пропорционально. Когда работает одна комната, её кондиционер выдаёт свой номинал.

Хотя у SCM71ZS-W четыре выхода, к этому набору таблица сочетаний MHI больше блоков не добавляет: систему стоит сразу считать законченной.

Что умеют блоки SRR-ZS-W

• Режим HIGH POWER работает 15 минут на максимуме.
• Недельный таймер хранит до 28 программ, до четырёх в день.
• CLEAN. После работы блок около двух часов просушивает себя изнутри.
• NIGHT SETBACK. Дежурный обогрев держит в помещении около +10 °C, пока там никого нет.

Из полезных мелочей: блокировка кнопок пульта, авторежим FUZZY AUTO, автоматическая оттайка, комфортный пуск, самодиагностика, таймер сна, режим осушения, автоперезапуск после отключения света, экономичный режим ECONOMY и таймер включения и выключения. С каждым блоком идёт беспроводной пульт с держателем и выносной ИК-приёмник на кабеле 1,8 м, на приёмнике есть кнопка включения. Проводные пульты RC-EX3A, RC-E5 или RCH-E3 подключают через адаптер SC-BIKN2-E. Для управления со смартфона во внутренний блок ставят Wi-Fi-адаптер, он продаётся отдельно; одновременно с ним проводной пульт не работает.

Внутренние блоки

• SRR25ZS-W: 2,5 кВт холода и 3,4 кВт тепла по номиналу, помещение до 25 м², шум от 24 дБ(А), статическое давление до 35 Па, забор снизу с комплектом UT-BAT1EF.
• SRR35ZS-W: 3,5 кВт холода и 4,5 кВт тепла по номиналу, помещение до 35 м², шум от 25 дБ(А), статическое давление до 35 Па, забор снизу с комплектом UT-BAT1EF.
• SRR50ZS-W: 5 кВт холода и 5,8 кВт тепла по номиналу, помещение до 50 м², шум от 29 дБ(А), статическое давление до 50 Па, забор снизу с комплектом UT-BAT2EF.

У наружного все выходы под трубы 1/4" и 3/8", а у блока 50 газовая труба 1/2". Переходники с 3/8" на 1/2" для них лежат в коробке наружного.

Наружный блок SCM71ZS-W

У SCM71ZS-W двухроторный компрессор, хладагент R32, четыре выхода под внутренние. Шум 50 дБ(А) на охлаждении и 54 дБ(А) на обогреве, масса 61 кг. Сезонная эффективность у наружного до SEER 8,30 и SCOP 4,60, точное значение зависит от сочетания блоков.

• Питание подводят только к наружному (одна фаза 220-240 В, 3×2,5 мм², автомат 25 А), внутренние получают его по кабелям 4×1,5 мм².
• Разные этажи. Между наружным и внутренними до 20 м по высоте, между внутренними до 25 м.
• Защита. Корпус IPX4, плата покрыта защитным слоем от влаги, автоматика следит за перегревом компрессора, током и обмерзанием, ошибки показываются кодами.
• Трассы. До каждого внутреннего до 25 м, все трассы вместе до 70 м. Заводской заправки 2,55 кг R32 хватает на 30 м, на более длинных систему дозаправляют при монтаже.
• Погода. Охлаждает при уличной температуре от минус 15 °C, греет до минус 15 °C. Иней с теплообменника зимой оттаивает автоматически.

Чего здесь нет

• Независимого выбора режима. Охлаждение или обогрев работает сразу для всей системы.
• Увлажнителя. Сухой зимний воздух кондиционер не увлажнит.
• Встроенного Wi-Fi. Для управления со смартфона докупают адаптер.
• Подмеса свежего воздуха. Уличный воздух SRR-ZS-W не подаёт.
• Воздуховодов, решёток и проводного пульта. Всё это подбирают отдельно под проект.
• Второго наружного. При поломке общего наружного не работают все комнаты сразу.

Вопросы

Что будет, если в одной комнате включить обогрев, а в другой охлаждение? Приоритет получит блок, включённый первым; второй будет работать только на вентиляцию.

Можно ли потом добавить комнату? Нет. Выход у наружного свободен, но наборов с ещё одним блоком к этим в таблице сочетаний MHI нет.

Что входит в комплект? Наружный блок и три канальных блока с фильтром и помпой, к каждому беспроводной пульт и выносной ИК-приёмник. Воздуховоды, решётки, трубы и кабели подбирают под проект.
