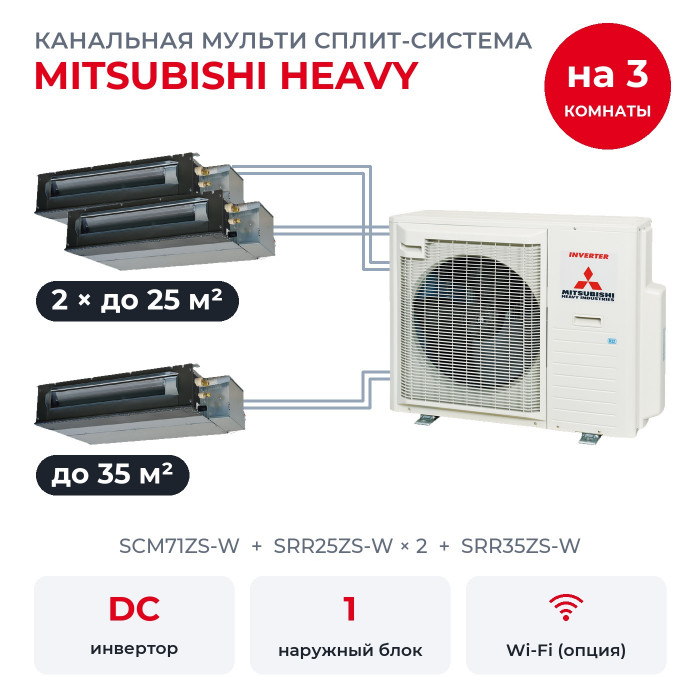

Канальная мульти сплит-система Mitsubishi Heavy на 3 комнаты SCM71ZS-W/SRR25ZS-Wx2/SRR35ZS-W

Три помещения обслуживает один наружный SCM71ZS-W. Здесь гостевая до 25 м², кабинет до 25 м² и гостиная до 35 м², и в каждом помещении свой внутренний: SRR25ZS-W × 2, SRR35ZS-W. Каждый канальный включается своим пультом через выносной приёмник, есть недельный таймер и дежурное отопление.

Сколько холода получит каждая комната

Внутренние блоки вместе рассчитаны на 8,5 кВт холода, наружный SCM71ZS-W номинально даёт 7,1 кВт на холод и 8,6 кВт на тепло. Для ориентира: на 10 м² с потолком до 2,7 м нужен около 1 кВт. MHI приводит это сочетание в таблице сочетаний для своего наружного, и оно укладывается в ограничения каталога 2026 года.

По таблице MHI, когда все три комнаты работают на холод одновременно, у каждого SRR25ZS-W 2,09 и у SRR35ZS-W 2,92 кВт. На обогрев у каждого SRR25ZS-W 2,53 и у SRR35ZS-W 3,54 кВт.

Сумма номиналов больше, чем выдаёт наружный, поэтому при одновременной работе мощность делится между комнатами пропорционально. Когда работает одна комната, её кондиционер выдаёт свой номинал.

Наружный рассчитан на четыре комнаты, здесь подключено три. По таблице сочетаний MHI к такому набору можно прибавить ещё один блок, если новые из той же серии.

Как устроена система

На фасаде висит один наружный блок, в каждой из трёх комнат свой внутренний. От наружного к каждой комнате идёт своя пара медных труб и свой межблочный кабель, а электричество подводят только к наружному. Температуру и скорость вентилятора каждая комната задаёт отдельно. Режим у всей системы общий: если одна комната охлаждается, другую греть не получится. Приоритет у блока, который включили первым, а блок с другим режимом работает только как вентилятор.

Если работают несколько комнат, MHI советует выбирать охлаждение или обогрев, а не AUTO: иначе режимы могут переключаться и наружный будет останавливаться.

SRR-ZS-W стоит за потолком, в комнате видны только решётки. Высота блока 200 мм, воздух он забирает сзади (снизу с дополнительным комплектом), а встроенная помпа поднимает конденсат до 600 мм.

Внутренние блоки

• SRR25ZS-W × 2: 2,5 кВт холода и 3,4 кВт тепла по номиналу, помещение до 25 м², шум от 24 дБ(А), статическое давление до 35 Па, забор снизу с комплектом UT-BAT1EF.
• SRR35ZS-W: 3,5 кВт холода и 4,5 кВт тепла по номиналу, помещение до 35 м², шум от 25 дБ(А), статическое давление до 35 Па, забор снизу с комплектом UT-BAT1EF.

У наружного все выходы под трубы 1/4" и 3/8", у внутренних этого комплекта те же диаметры, переходники не нужны.

Что умеют блоки SRR-ZS-W

• HIGH POWER на 15 минут включает интенсивную работу, чтобы быстрее выйти на нужную температуру.
• Недельный таймер: до 28 включений и выключений за неделю, до четырёх в сутки.
• Дежурное отопление NIGHT SETBACK поддерживает примерно +10 °C в пустом помещении.
• Самоочистка CLEAN сушит внутренний блок примерно два часа после выключения.

Ещё есть автоматическая оттайка, автоматический перезапуск после перебоя с питанием, комфортный пуск, режим осушения, таймер сна, таймер включения и выключения, режим ECONOMY, автоматический режим FUZZY AUTO, блокировка от детей и самодиагностика. С каждым блоком идёт беспроводной пульт с держателем и выносной ИК-приёмник на кабеле 1,8 м, на приёмнике есть кнопка включения. Проводные пульты RC-EX3A, RC-E5 или RCH-E3 подключают через адаптер SC-BIKN2-E. Для управления со смартфона во внутренний блок ставят Wi-Fi-адаптер, он продаётся отдельно; одновременно с ним проводной пульт не работает.

Чего у комплекта нет

• Независимого выбора режима. Охлаждение или обогрев работает сразу для всей системы.
• Увлажнителя. Сухой зимний воздух кондиционер не увлажнит.
• Wi-Fi-адаптера в коробке. Адаптер покупают отдельно, если нужно управление со смартфона.
• Подмеса свежего воздуха. Уличный воздух SRR-ZS-W не подаёт.
• Воздуховодов, решёток и проводного пульта. Всё это подбирают отдельно под проект.
• Второго наружного. При поломке общего наружного не работают все комнаты сразу.

Наружный блок SCM71ZS-W

SCM71ZS-W работает на R32 с двухроторным компрессором, у него четыре выхода. Звуковое давление 50 дБ(А) в охлаждении и 54 дБ(А) в обогреве, масса 61 кг, сезонная эффективность до SEER 8,30 и SCOP 4,60 в лучшем сочетании.

• Разные этажи. Между наружным и внутренними до 20 м по высоте, между внутренними до 25 м.
• Надёжность. Корпус со степенью защиты IPX4, влагозащитное покрытие платы, защиты от перегрева, перегрузки по току и обмерзания, самодиагностика.
• Питание подводят только к наружному (одна фаза 220-240 В, 3×2,5 мм², автомат 25 А), внутренние получают его по кабелям 4×1,5 мм².
• Погода. Охлаждает при уличной температуре от минус 15 °C, греет до минус 15 °C. Иней с теплообменника зимой оттаивает автоматически.
• Трассы. До каждого внутреннего до 25 м, все трассы вместе до 70 м. Заводской заправки 2,55 кг R32 хватает на 30 м, на более длинных систему дозаправляют при монтаже.

Вопросы

Хватит ли мощности, если включить все три комнаты? Поодиночке каждая работает в полную силу. При одновременной работе мощность наружного делится пропорционально, цифры по комнатам есть выше.

Можно ли потом добавить комнату? Да, если итоговый набор есть в таблице сочетаний MHI. Новый внутренний подключают к свободному выходу своей трассой и кабелем.

Что входит в комплект? Наружный блок и три канальных блока с фильтром и помпой, к каждому беспроводной пульт и выносной ИК-приёмник. Воздуховоды, решётки, трубы и кабели подбирают под проект.
