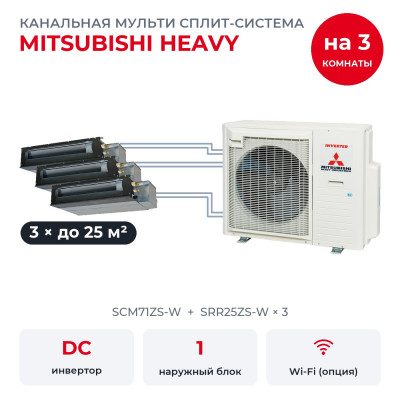

Канальная мульти сплит-система Mitsubishi Heavy на 3 комнаты SCM71ZS-W/SRR25ZS-Wx3

Три помещения обслуживает один наружный SCM71ZS-W. Здесь кабинет до 25 м², переговорная до 25 м² и детская до 25 м², и в каждом помещении свой внутренний: SRR25ZS-W × 3. Управляют ими с беспроводного пульта через выносной ИК-приёмник, а расписание на неделю держит таймер на 28 программ.

Сколько холода получит каждая комната

Внутренние блоки вместе рассчитаны на 7,5 кВт холода, наружный SCM71ZS-W номинально даёт 7,1 кВт на холод и 8,6 кВт на тепло. Для ориентира: на 10 м² с потолком до 2,7 м нужен около 1 кВт. MHI приводит это сочетание в таблице сочетаний для своего наружного, и оно укладывается в ограничения каталога 2026 года.

По таблице MHI, когда все три комнаты работают на холод одновременно, у каждого SRR25ZS-W 2,37 кВт. На обогрев у каждого SRR25ZS-W 2,87 кВт.

Если включены все комнаты, наружный распределяет свою мощность между ними пропорционально, так написано в data book MHI. Когда часть комнат выключена, остальным достаётся больше.

Наружный рассчитан на четыре комнаты, здесь подключено три. По таблице сочетаний MHI к такому набору можно прибавить ещё один блок, если новые из той же серии.

Как устроена система

На фасаде висит один наружный блок, в каждой из трёх комнат свой внутренний. От наружного к каждой комнате идёт своя пара медных труб и свой межблочный кабель, а электричество подводят только к наружному. Температуру и скорость вентилятора каждая комната задаёт отдельно. Режим у всей системы общий: если одна комната охлаждается, другую греть не получится. Приоритет у блока, который включили первым, а блок с другим режимом работает только как вентилятор.

При нескольких работающих комнатах режим AUTO производитель не рекомендует, лучше ставить охлаждение или обогрев, чтобы наружный не останавливался из-за смены режимов.

SRR-ZS-W стоит за потолком, в комнате видны только решётки. Высота блока 200 мм, воздух он забирает сзади (снизу с дополнительным комплектом), а встроенная помпа поднимает конденсат до 600 мм.

Что в комплекте

SRR25ZS-W × 3: 2,5 кВт холода и 3,4 кВт тепла по номиналу, помещение до 25 м², шум от 24 дБ(А), статическое давление до 35 Па, забор снизу с комплектом UT-BAT1EF. Модель во всех комнатах одна.

У наружного все выходы под трубы 1/4" и 3/8", у внутренних этого комплекта те же диаметры, переходники не нужны.

Функции SRR-ZS-W

• Режим HIGH POWER работает 15 минут на максимуме.
• Самоочистка CLEAN сушит внутренний блок примерно два часа после выключения.
• Недельный таймер: до 28 включений и выключений за неделю, до четырёх в сутки.
• Дежурное отопление NIGHT SETBACK поддерживает примерно +10 °C в пустом помещении.

Из полезных мелочей: таймер включения и выключения, самодиагностика с кодами ошибок, режим ECONOMY, режим осушения, автоматическая разморозка, автоматический режим FUZZY AUTO, мягкий пуск, автоперезапуск после отключения света, таймер сна и блокировка кнопок пульта. С каждым блоком идёт беспроводной пульт с держателем и выносной ИК-приёмник на кабеле 1,8 м, на приёмнике есть кнопка включения. Проводные пульты RC-EX3A, RC-E5 или RCH-E3 подключают через адаптер SC-BIKN2-E. Для управления со смартфона во внутренний блок ставят Wi-Fi-адаптер, он продаётся отдельно; одновременно с ним проводной пульт не работает.

Чего у комплекта нет

• Разных режимов в комнатах одновременно. Охлаждать одну комнату и греть другую в одно время нельзя.
• Увлажнителя. Сухой зимний воздух кондиционер не увлажнит.
• Встроенного Wi-Fi. Для управления со смартфона докупают адаптер.
• Подмеса свежего воздуха. Уличный воздух SRR-ZS-W не подаёт.
• Воздуховодов, решёток и проводного пульта. Всё это подбирают отдельно под проект.
• Второго наружного. При поломке общего наружного не работают все комнаты сразу.

Что важно знать про SCM71ZS-W

У SCM71ZS-W двухроторный компрессор, хладагент R32, четыре выхода под внутренние. Шум 50 дБ(А) на охлаждении и 54 дБ(А) на обогреве, масса 61 кг. Сезонная эффективность у наружного до SEER 8,30 и SCOP 4,60, точное значение зависит от сочетания блоков.

• Защита. Корпус IPX4, плата покрыта защитным слоем от влаги, автоматика следит за перегревом компрессора, током и обмерзанием, ошибки показываются кодами.
• Перепад высот. Наружный может стоять выше или ниже внутренних до 20 м, внутренние между собой расходятся до 25 м.
• Длина трасс: до 25 м на каждую комнату и до 70 м всего; без дозаправки до 30 м (заводская заправка 2,55 кг R32).
• Температура на улице. Холод от минус 15 °C, тепло до минус 15 °C, оттайка включается сама.
• Электричество. Однофазное, 220-240 В, только к наружному, кабель 3×2,5 мм² и автомат 25 А; к каждой комнате идёт свой межблочный кабель 4×1,5 мм².

Вопросы

Хватит ли мощности, если включить все три комнаты? Поодиночке каждая работает в полную силу. При одновременной работе мощность наружного делится пропорционально, цифры по комнатам есть выше.

Что будет, если в одной комнате включить обогрев, а в другой охлаждение? Приоритет получит блок, включённый первым; второй будет работать только на вентиляцию.

Что входит в комплект? Наружный блок и три канальных блока с фильтром и помпой, к каждому беспроводной пульт и выносной ИК-приёмник. Воздуховоды, решётки, трубы и кабели подбирают под проект.
