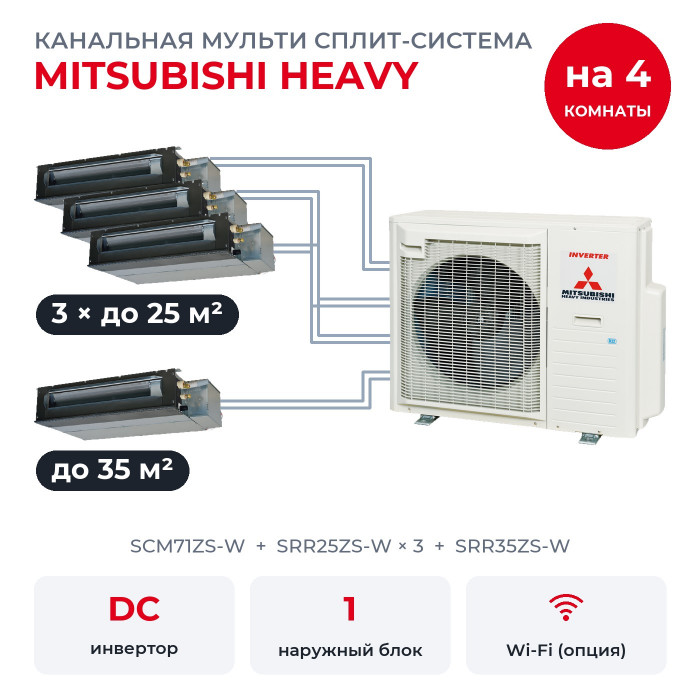

Канальная мульти сплит-система Mitsubishi Heavy на 4 комнаты SCM71ZS-W/SRR25ZS-Wx3/SRR35ZS-W

Четыре помещения обслуживает один наружный SCM71ZS-W. Здесь кабинет до 25 м², спальня до 25 м², гостевая до 25 м² и переговорная до 35 м², и в каждом помещении свой внутренний: SRR25ZS-W × 3, SRR35ZS-W. Каждый канальный включается своим пультом через выносной приёмник, есть недельный таймер и дежурное отопление.

Один наружный блок на четыре комнаты

У мульти-системы один уличный блок вместо нескольких. Каждая комната подключена к своему выходу наружного отдельной трассой и кабелем, пульт у каждой свой. Одновременно охлаждать одну комнату и греть другую система не умеет. Работает режим того внутреннего, который включили первым; тот, которому выбрали другой режим, гонит воздух без охлаждения и обогрева.

При нескольких работающих комнатах режим AUTO производитель не рекомендует, лучше ставить охлаждение или обогрев, чтобы наружный не останавливался из-за смены режимов.

Канальный SRR-ZS-W прячут за подвесным потолком: блок высотой 200 мм, воздух идёт к комнате по воздуховодам и выходит через решётки. Забор воздуха штатно сзади, снизу с отдельным комплектом. Конденсат поднимает встроенная помпа, до 600 мм.

Мощность по комнатам

Внутренние блоки вместе рассчитаны на 11 кВт холода, наружный SCM71ZS-W номинально даёт 7,1 кВт на холод и 8,6 кВт на тепло. Для ориентира: на 10 м² с потолком до 2,7 м нужен около 1 кВт. MHI приводит это сочетание в таблице сочетаний для своего наружного, и оно укладывается в ограничения каталога 2026 года.

Таблица сочетаний MHI показывает холод при одновременной работе всех комнат: у каждого SRR25ZS-W 1,61 и у SRR35ZS-W 2,26 кВт. В режиме обогрева у каждого SRR25ZS-W 1,95 и у SRR35ZS-W 2,74 кВт.

Сумма номиналов больше, чем выдаёт наружный, поэтому при одновременной работе мощность делится между комнатами пропорционально. Когда работает одна комната, её кондиционер выдаёт свой номинал.

Возможности блоков SRR-ZS-W

• Режим HIGH POWER работает 15 минут на максимуме.
• CLEAN. После работы блок около двух часов просушивает себя изнутри.
• NIGHT SETBACK. Дежурный обогрев держит в помещении около +10 °C, пока там никого нет.
• Недельный таймер хранит до 28 программ, до четырёх в день.

Ещё есть блокировка кнопок пульта, самодиагностика, автоматическая оттайка, режим осушения, автоматический перезапуск после перебоя с питанием, таймер сна, экономичный режим ECONOMY, таймер включения и выключения, комфортный пуск и автоматический режим FUZZY AUTO. С каждым блоком идёт беспроводной пульт с держателем и выносной ИК-приёмник на кабеле 1,8 м, на приёмнике есть кнопка включения. Проводные пульты RC-EX3A, RC-E5 или RCH-E3 подключают через адаптер SC-BIKN2-E. Для управления со смартфона во внутренний блок ставят Wi-Fi-адаптер, он продаётся отдельно; одновременно с ним проводной пульт не работает.

Состав по комнатам

• SRR25ZS-W × 3: 2,5 кВт холода и 3,4 кВт тепла по номиналу, помещение до 25 м², шум от 24 дБ(А), статическое давление до 35 Па, забор снизу с комплектом UT-BAT1EF.
• SRR35ZS-W: 3,5 кВт холода и 4,5 кВт тепла по номиналу, помещение до 35 м², шум от 25 дБ(А), статическое давление до 35 Па, забор снизу с комплектом UT-BAT1EF.

У наружного все выходы под трубы 1/4" и 3/8", у внутренних этого комплекта те же диаметры, переходники не нужны.

Наружный блок SCM71ZS-W

SCM71ZS-W работает на R32 с двухроторным компрессором, у него четыре выхода. Звуковое давление 50 дБ(А) в охлаждении и 54 дБ(А) в обогреве, масса 61 кг, сезонная эффективность до SEER 8,30 и SCOP 4,60 в лучшем сочетании.

• Защита. Корпус IPX4, плата покрыта защитным слоем от влаги, автоматика следит за перегревом компрессора, током и обмерзанием, ошибки показываются кодами.
• Электричество. Однофазное, 220-240 В, только к наружному, кабель 3×2,5 мм² и автомат 25 А; к каждой комнате идёт свой межблочный кабель 4×1,5 мм².
• Температура на улице. Холод от минус 15 °C, тепло до минус 15 °C, оттайка включается сама.
• Трассы. До каждого внутреннего до 25 м, все трассы вместе до 70 м. Заводской заправки 2,55 кг R32 хватает на 30 м, на более длинных систему дозаправляют при монтаже.
• Разные этажи. Между наружным и внутренними до 20 м по высоте, между внутренними до 25 м.

Чего здесь нет

• Независимого выбора режима. Охлаждение или обогрев работает сразу для всей системы.
• Увлажнения. Кондиционер может осушать воздух, но не увлажняет его.
• Встроенного Wi-Fi. Для управления со смартфона докупают адаптер.
• Подмеса свежего воздуха. Уличный воздух SRR-ZS-W не подаёт.
• Воздуховодов и решёток. Их подбирают под помещение, трубы и кабели тоже покупают отдельно.
• Резерва. Если наружный блок остановится, без кондиционера останутся все четыре комнаты.

Вопросы

Можно ли потом добавить пятую комнату? Нет, у SCM71ZS-W четыре выхода, и все заняты.

Хватит ли мощности, если включить все четыре комнаты? Поодиночке каждая работает в полную силу. При одновременной работе мощность наружного делится пропорционально, цифры по комнатам есть выше.

Что входит в комплект? Наружный блок и четыре канальных блока с фильтром и помпой, к каждому беспроводной пульт и выносной ИК-приёмник. Воздуховоды, решётки, трубы и кабели подбирают под проект.
