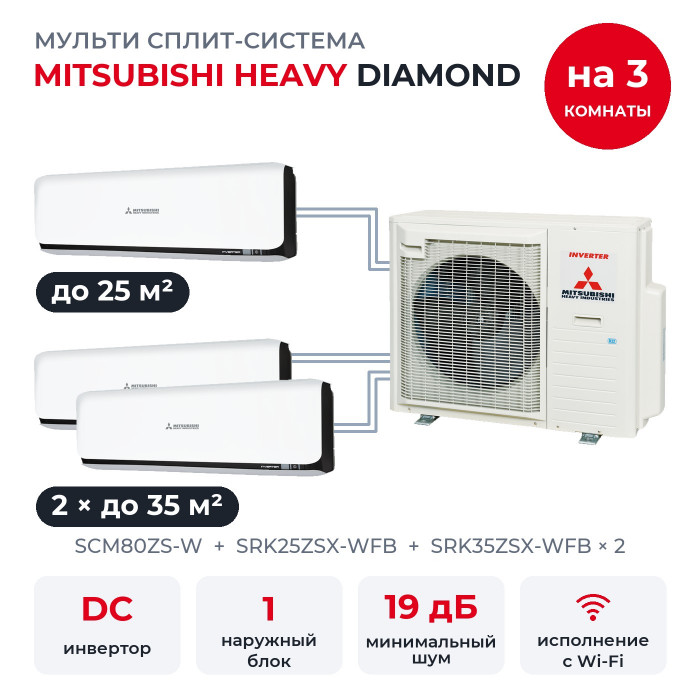

Мульти сплит-система Mitsubishi Heavy DIAMOND на 3 комнаты SCM80ZS-W/SRK25ZSX-WFB/SRK35ZSX-WFBx2

Три комнаты обслуживает один наружный SCM80ZS-W. Здесь библиотека до 25 м², кухня до 35 м² и просторная детская до 35 м², и в каждом помещении свой внутренний: SRK25ZSX-WFB, SRK35ZSX-WFB × 2. Diamond, верхняя настенная серия MHI: датчик движения, три фильтра очистки и режим 3D AUTO. Цвет блоков: чёрно-белый.

Как устроена система

На фасаде висит один наружный блок, в каждой из трёх комнат свой внутренний. От наружного к каждой комнате идёт своя пара медных труб и свой межблочный кабель, а электричество подводят только к наружному. Температуру и скорость вентилятора каждая комната задаёт отдельно. Режим у всей системы общий: если одна комната охлаждается, другую греть не получится. Приоритет у блока, который включили первым, а блок с другим режимом работает только как вентилятор.

При нескольких работающих комнатах режим AUTO производитель не рекомендует, лучше ставить охлаждение или обогрев, чтобы наружный не останавливался из-за смены режимов.

Мощность по комнатам

Внутренние блоки вместе рассчитаны на 9,5 кВт холода, наружный SCM80ZS-W номинально даёт 8 кВт на холод и 9,3 кВт на тепло. Для ориентира: на 10 м² с потолком до 2,7 м нужен около 1 кВт. Сочетание есть в таблице сочетаний MHI и проходит по ограничениям каталога 2026 года.

По таблице MHI, когда все три комнаты работают на холод одновременно, у SRK25ZSX-WFB 2,11 кВт и у каждого SRK35ZSX-WFB 2,95 кВт. На обогрев у SRK25ZSX-WFB 2,45 кВт и у каждого SRK35ZSX-WFB 3,43 кВт.

Сумма блоков больше, чем выдаёт наружный, поэтому при одновременной работе мощность делится между комнатами пропорционально. Когда работает одна комната, её блок выдаёт свой номинал.

Нужен запас для жары? Те же блоки подключают к SCM100ZS-W на 10 кВт, и по таблице сочетаний каждый блок получает свой номинал.

Наружный рассчитан на четыре комнаты, здесь подключено три. По таблице сочетаний MHI к такому набору можно прибавить ещё один блок, если новый блок из той же серии.

Состав по комнатам

• SRK25ZSX-WFB: 2,5 кВт холода и 3,4 кВт тепла по номиналу, комната до 25 м², шум от 19 дБ(А).
• SRK35ZSX-WFB × 2: 3,5 кВт холода и 4,5 кВт тепла по номиналу, комната до 35 м², шум от 19 дБ(А).

Выходы наружного рассчитаны на трубы 1/4" и 3/8", блоки этого набора подключают к ним напрямую.

Функции Diamond

• Фильтры в комплекте: противопылевой сетчатый, антиаллергенный на энзимах и фотокаталитический дезодорирующий.
• Передняя панель открывается только во время работы.
• PRESET сохраняет любимую настройку и включает её одной кнопкой.
• Самоочистка SELF CLEAN просушивает внутренний блок после выключения.
• Недельный таймер включает и выключает кондиционер по расписанию на каждый день.
• Режим 3D AUTO управляет скоростью вентилятора и направлением потока автоматически, воздух доходит до всех углов.
• NIGHT SETBACK. Дежурный обогрев держит в помещении около +10 °C, пока там никого нет.
• Горизонтальные жалюзи управляются с пульта, без подхода к блоку.
• Датчик присутствия: режим ECO меняет температуру по активности людей, функция AUTO OFF выключает блок, когда в комнате около часа пусто.
• Режим HIGH POWER ускоряет охлаждение и прогрев.

Кроме того, есть таймер включения и выключения, кнопка на корпусе на случай, если пульт потерялся, таймер сна, самодиагностика, авторежим FUZZY AUTO, автоматический перезапуск после перебоя с питанием, приглушение дисплея, блокировка от детей, осушение и комфортный пуск. К каждому внутреннему прилагается беспроводной пульт с держателем и двумя батарейками AAA; проводной пульт RC-E5 или RC-EX3A подключают через адаптер SC-BIKN2-E. Исполнение с Wi-Fi, для управления со смартфона.

Чего в комплекте нет

• Независимого выбора режима. Охлаждение или обогрев работает сразу для всей системы.
• Увлажнения. Кондиционер может осушать воздух, но не увлажняет его.
• Обработки ALLERGEN CLEAR. Кнопка на пульте есть, но в мульти-системе режим не работает, блок при нажатии останавливается. Антиаллергенный фильтр при этом на месте.
• Помпы для конденсата. Дренаж у настенных блоков самотёчный.
• Монтажных материалов. Трубы, межблочные кабели, кабель питания и крепёж покупают отдельно.
• Резерва. Если наружный блок остановится, без кондиционера останутся все три комнаты.

Что важно знать про SCM80ZS-W

SCM80ZS-W работает на R32 с двухроторным компрессором, у него четыре выхода. Звуковое давление 54 дБ(А) в охлаждении и 54 дБ(А) в обогреве, масса 61 кг, сезонная эффективность до SEER 8,20 и SCOP 4,60 в лучшем сочетании.

• Питание подводят только к наружному (одна фаза 220-240 В, 3×2,5 мм², автомат 25 А), внутренние получают его по кабелям 4×1,5 мм².
• Температура на улице. Холод от минус 15 °C, тепло до минус 15 °C, оттайка включается сама.
• Надёжность. Корпус со степенью защиты IPX4, влагозащитное покрытие платы, защиты от перегрева, перегрузки по току и обмерзания, самодиагностика.
• Трассы. До каждого внутреннего до 25 м, все трассы вместе до 70 м. Заводской заправки 2,55 кг R32 хватает на 30 м, на более длинных систему дозаправляют при монтаже.
• Разные этажи. Между наружным и внутренними до 20 м по высоте, между внутренними до 25 м.

Вопросы

Можно ли потом добавить комнату? Да, если итоговый набор есть в таблице сочетаний MHI. Новый блок подключают к свободному выходу своей трассой и кабелем.

Хватит ли мощности, если включить все три комнаты? Поодиночке каждая работает в полную силу. При одновременной работе мощность наружного делится пропорционально, цифры по комнатам есть выше.

Что входит в комплект? Наружный блок и три внутренних; у каждого внутреннего беспроводной пульт с держателем, монтажная пластина и два фильтра очистки, антиаллергенный и фотокаталитический. Трубы, кабели и крепёж покупают отдельно.
