Канальная мульти сплит-система Mitsubishi Heavy на 3 комнаты SCM80ZS-W/SRR25ZS-W/SRR35ZS-W/SRR50ZS-W

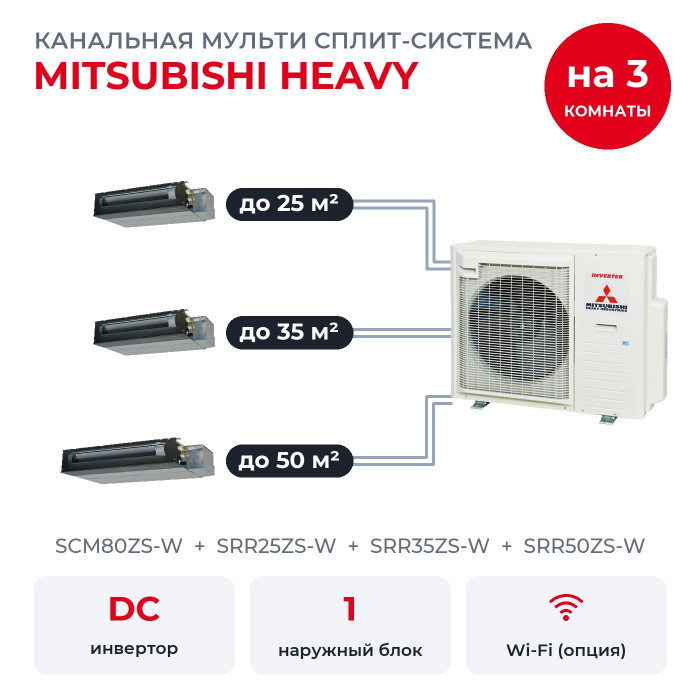

Три помещения обслуживает один наружный SCM80ZS-W. Здесь спальня до 25 м², столовая до 35 м² и open space до 50 м², и в каждом помещении свой внутренний: SRR25ZS-W, SRR35ZS-W, SRR50ZS-W. Каждый канальный включается своим пультом через выносной приёмник, есть недельный таймер и дежурное отопление.

Как работает мульти-система

У мульти-системы один уличный блок вместо нескольких. Каждая комната подключена к своему выходу наружного отдельной трассой и кабелем, пульт у каждой свой. Одновременно охлаждать одну комнату и греть другую система не умеет. Работает режим того внутреннего, который включили первым; тот, которому выбрали другой режим, гонит воздух без охлаждения и обогрева.

Если работают несколько комнат, MHI советует выбирать охлаждение или обогрев, а не AUTO: иначе режимы могут переключаться и наружный будет останавливаться.

SRR-ZS-W стоит за потолком, в комнате видны только решётки. Высота блока 200 мм, воздух он забирает сзади (снизу с дополнительным комплектом), а встроенная помпа поднимает конденсат до 600 мм.

Функции SRR-ZS-W

• HIGH POWER на 15 минут включает интенсивную работу, чтобы быстрее выйти на нужную температуру.
• Дежурное отопление NIGHT SETBACK поддерживает примерно +10 °C в пустом помещении.
• Недельный таймер хранит до 28 программ, до четырёх в день.
• CLEAN. После работы блок около двух часов просушивает себя изнутри.

Кроме того, есть экономичный режим ECONOMY, комфортный пуск, таймер включения и выключения, блокировка кнопок пульта, осушение, самодиагностика, таймер сна, автоматическая оттайка, авторежим FUZZY AUTO и автоматический перезапуск после перебоя с питанием. С каждым блоком идёт беспроводной пульт с держателем и выносной ИК-приёмник на кабеле 1,8 м, на приёмнике есть кнопка включения. Проводные пульты RC-EX3A, RC-E5 или RCH-E3 подключают через адаптер SC-BIKN2-E. Wi-Fi подключают отдельным адаптером, его покупают дополнительно. Вместе с Wi-Fi-адаптером проводной пульт не подключить.

Мощность по комнатам

Ориентир для выбора: около 1 кВт холода на 10 м² при потолке до 2,7 м. Внутренние этого комплекта по номиналу дают вместе 11 кВт, наружный SCM80ZS-W рассчитан на 8 кВт холода и 9,3 кВт тепла. MHI приводит это сочетание в таблице сочетаний для своего наружного, и оно укладывается в ограничения каталога 2026 года.

Таблица сочетаний MHI показывает холод при одновременной работе всех комнат: у SRR25ZS-W 1,82, у SRR35ZS-W 2,55 и у SRR50ZS-W 3,64 кВт. В режиме обогрева у SRR25ZS-W 2,11, у SRR35ZS-W 2,96 и у SRR50ZS-W 4,23 кВт.

Если включены все комнаты, наружный распределяет свою мощность между ними пропорционально, так написано в data book MHI. Когда часть комнат выключена, остальным достаётся больше.

У SCM80ZS-W четыре выхода, заняты три. В таблице сочетаний MHI есть наборы, где к этим блокам добавлен ещё один блок той же серии; новый блок подключают к свободному выходу своей трассой и кабелем.

Что в комплекте

• SRR25ZS-W: 2,5 кВт холода и 3,4 кВт тепла по номиналу, помещение до 25 м², шум от 24 дБ(А), статическое давление до 35 Па, забор снизу с комплектом UT-BAT1EF.
• SRR35ZS-W: 3,5 кВт холода и 4,5 кВт тепла по номиналу, помещение до 35 м², шум от 25 дБ(А), статическое давление до 35 Па, забор снизу с комплектом UT-BAT1EF.
• SRR50ZS-W: 5 кВт холода и 5,8 кВт тепла по номиналу, помещение до 50 м², шум от 29 дБ(А), статическое давление до 50 Па, забор снизу с комплектом UT-BAT2EF.

Газовые выходы наружного 3/8", у блока 50 газ 1/2": нужные переходники MHI кладёт в коробку наружного.

Наружный блок и монтаж

У SCM80ZS-W двухроторный компрессор, хладагент R32, четыре выхода под внутренние. Шум 54 дБ(А) на охлаждении и 54 дБ(А) на обогреве, масса 61 кг. Сезонная эффективность у наружного до SEER 8,20 и SCOP 4,60, точное значение зависит от сочетания блоков.

• Погода. Охлаждает при уличной температуре от минус 15 °C, греет до минус 15 °C. Иней с теплообменника зимой оттаивает автоматически.
• Перепад высот. Наружный может стоять выше или ниже внутренних до 20 м, внутренние между собой расходятся до 25 м.
• Защита. Корпус IPX4, плата покрыта защитным слоем от влаги, автоматика следит за перегревом компрессора, током и обмерзанием, ошибки показываются кодами.
• Трассы. До каждого внутреннего до 25 м, все трассы вместе до 70 м. Заводской заправки 2,55 кг R32 хватает на 30 м, на более длинных систему дозаправляют при монтаже.
• Питание подводят только к наружному (одна фаза 220-240 В, 3×2,5 мм², автомат 25 А), внутренние получают его по кабелям 4×1,5 мм².

Чего у комплекта нет

• Независимого выбора режима. Охлаждение или обогрев работает сразу для всей системы.
• Увлажнения. Кондиционер может осушать воздух, но не увлажняет его.
• Wi-Fi-адаптера в коробке. Адаптер покупают отдельно, если нужно управление со смартфона.
• Подмеса свежего воздуха. Уличный воздух SRR-ZS-W не подаёт.
• Воздуховодов, решёток и проводного пульта. Всё это подбирают отдельно под проект.
• Второго наружного. При поломке общего наружного не работают все комнаты сразу.

Вопросы

Что будет, если в одной комнате включить обогрев, а в другой охлаждение? Приоритет получит блок, включённый первым; второй будет работать только на вентиляцию.

Хватит ли мощности, если включить все три комнаты? Поодиночке каждая работает в полную силу. При одновременной работе мощность наружного делится пропорционально, цифры по комнатам есть выше.

Что входит в комплект? Наружный блок и три канальных блока с фильтром и помпой, к каждому беспроводной пульт и выносной ИК-приёмник. Воздуховоды, решётки, трубы и кабели подбирают под проект.
