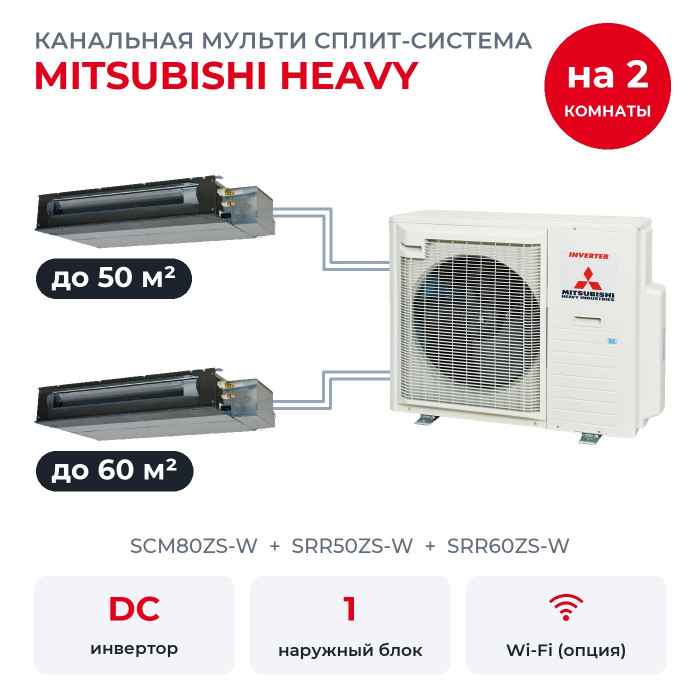

Канальная мульти сплит-система Mitsubishi Heavy на 2 комнаты SCM80ZS-W/SRR50ZS-W/SRR60ZS-W

Два помещения обслуживает один наружный SCM80ZS-W. Здесь open space до 50 м² и зал до 60 м², и в каждом помещении свой внутренний: SRR50ZS-W, SRR60ZS-W. Управляют ими с беспроводного пульта через выносной ИК-приёмник, а расписание на неделю держит таймер на 28 программ.

Один наружный блок на две комнаты

У мульти-системы один уличный блок вместо нескольких. Каждая комната подключена к своему выходу наружного отдельной трассой и кабелем, пульт у каждой свой. Режим у всей системы общий: если одна комната охлаждается, другую греть не получится. Приоритет у блока, который включили первым, а блок с другим режимом работает только как вентилятор.

При нескольких работающих комнатах режим AUTO производитель не рекомендует, лучше ставить охлаждение или обогрев, чтобы наружный не останавливался из-за смены режимов.

SRR-ZS-W стоит за потолком, в комнате видны только решётки. Высота блока 200 мм, воздух он забирает сзади (снизу с дополнительным комплектом), а встроенная помпа поднимает конденсат до 600 мм.

Мощность по комнатам

Внутренние блоки вместе рассчитаны на 11 кВт холода, наружный SCM80ZS-W номинально даёт 8 кВт на холод и 9,3 кВт на тепло. Для ориентира: на 10 м² с потолком до 2,7 м нужен около 1 кВт. Сочетание есть в таблице сочетаний MHI и проходит по ограничениям каталога 2026 года.

По таблице MHI, когда обе комнаты работают на холод одновременно, у SRR50ZS-W 3,64 и у SRR60ZS-W 4,36 кВт. На обогрев у SRR50ZS-W 4,23 и у SRR60ZS-W 5,07 кВт.

Сумма номиналов больше, чем выдаёт наружный, поэтому при одновременной работе мощность делится между комнатами пропорционально. Когда работает одна комната, её кондиционер выдаёт свой номинал.

У SCM80ZS-W четыре выхода, заняты два. В таблице сочетаний MHI есть наборы, где к этим блокам добавлен ещё один блок той же серии; новый блок подключают к свободному выходу своей трассой и кабелем.

Состав по комнатам

• SRR50ZS-W: 5 кВт холода и 5,8 кВт тепла по номиналу, помещение до 50 м², шум от 29 дБ(А), статическое давление до 50 Па, забор снизу с комплектом UT-BAT2EF.
• SRR60ZS-W: 6 кВт холода и 6,8 кВт тепла по номиналу, помещение до 60 м², шум от 30 дБ(А), статическое давление до 50 Па, забор снизу с комплектом UT-BAT2EF.

У наружного все выходы под трубы 1/4" и 3/8", а у блоков 50 и 60 газовая труба 1/2". Переходники с 3/8" на 1/2" для них лежат в коробке наружного.

Функции SRR-ZS-W

• HIGH POWER на 15 минут включает интенсивную работу, чтобы быстрее выйти на нужную температуру.
• Самоочистка CLEAN сушит внутренний блок примерно два часа после выключения.
• NIGHT SETBACK. Дежурный обогрев держит в помещении около +10 °C, пока там никого нет.
• Недельный таймер хранит до 28 программ, до четырёх в день.

Из полезных мелочей: самодиагностика с кодами ошибок, таймер включения и выключения, мягкий пуск, осушение, блокировка кнопок пульта, авторежим FUZZY AUTO, автоматический перезапуск после перебоя с питанием, режим ECONOMY, таймер сна и автоматическая разморозка. С каждым блоком идёт беспроводной пульт с держателем и выносной ИК-приёмник на кабеле 1,8 м, на приёмнике есть кнопка включения. Проводные пульты RC-EX3A, RC-E5 или RCH-E3 подключают через адаптер SC-BIKN2-E. Wi-Fi подключают отдельным адаптером, его покупают дополнительно. Вместе с Wi-Fi-адаптером проводной пульт не подключить.

Чего здесь нет

• Независимого выбора режима. Охлаждение или обогрев работает сразу для всей системы.
• Увлажнения. Кондиционер может осушать воздух, но не увлажняет его.
• Wi-Fi-адаптера в коробке. Адаптер покупают отдельно, если нужно управление со смартфона.
• Подмеса свежего воздуха. Уличный воздух SRR-ZS-W не подаёт.
• Воздуховодов, решёток и проводного пульта. Всё это подбирают отдельно под проект.
• Резерва. Если наружный блок остановится, без кондиционера останутся обе комнаты.

Наружный блок SCM80ZS-W

SCM80ZS-W работает на R32 с двухроторным компрессором, у него четыре выхода. Звуковое давление 54 дБ(А) в охлаждении и 54 дБ(А) в обогреве, масса 61 кг, сезонная эффективность до SEER 8,20 и SCOP 4,60 в лучшем сочетании.

• Погода. Охлаждает при уличной температуре от минус 15 °C, греет до минус 15 °C. Иней с теплообменника зимой оттаивает автоматически.
• Перепад высот. Наружный может стоять выше или ниже внутренних до 20 м, внутренние между собой расходятся до 25 м.
• Надёжность. Корпус со степенью защиты IPX4, влагозащитное покрытие платы, защиты от перегрева, перегрузки по току и обмерзания, самодиагностика.
• Длина трасс: до 25 м на каждую комнату и до 70 м всего; без дозаправки до 30 м (заводская заправка 2,55 кг R32).
• Питание подводят только к наружному (одна фаза 220-240 В, 3×2,5 мм², автомат 25 А), внутренние получают его по кабелям 4×1,5 мм².

Вопросы

Можно ли потом добавить комнату? Да, если итоговый набор есть в таблице сочетаний MHI. Новый внутренний подключают к свободному выходу своей трассой и кабелем.

Хватит ли мощности, если включить обе комнаты? Поодиночке каждая работает в полную силу. При одновременной работе мощность наружного делится пропорционально, цифры по комнатам есть выше.

Что входит в комплект? Наружный блок и два канальных блока с фильтром и помпой, к каждому беспроводной пульт и выносной ИК-приёмник. Воздуховоды, решётки, трубы и кабели подбирают под проект.
