Кассетная мульти сплит-система Axioma на 3 комнаты ASB27M3Z1R/ASX09MCZ1R/ASX12MCZ1R/ASX18MCZ1R

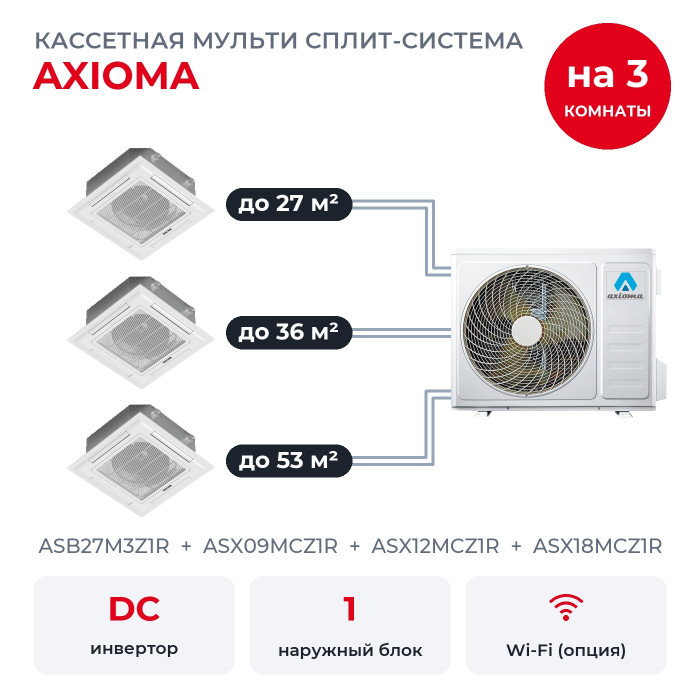

Три комнаты обслуживает один наружный блок ASB27M3Z1R на фасаде. Здесь приёмная до 27 м², офис до 36 м² и спортзал до 53 м², и для каждой стоит свой внутренний блок: ASX09MCZ1R/A-Q4B, ASX12MCZ1R/A-Q4B, ASX18MCZ1R/A-Q4B. Кассета прячется в подвесной потолок, снизу видна только декоративная панель A-Q4B, а конденсат откачивает встроенный насос. Это поколение 2023-2024 годов.

Один наружный блок на три комнаты

На фасаде висит один наружный блок, в каждой из трёх комнат свой внутренний. Их соединяют медные трубы и кабель, к каждой комнате идёт отдельная трасса. Включать и настраивать комнаты можно по отдельности, у каждой свой пульт и своя температура. Режим у всей системы общий: охлаждать одну комнату и одновременно греть другую нельзя. Если в комнатах включить разные режимы, блок покажет на дисплее код PA, «конфликт режимов».

Кассету монтируют в подвесной потолок, корпус высотой 250 мм прячется над ним, а в комнате остаётся декоративная панель A-Q4B. Встроенный насос сам откачивает конденсат.

Возможности блоков ASX-MC-R

• Инвертор. Компрессор в наружном блоке меняет обороты плавно, без рывков включения и выключения, поэтому температура держится ровнее.
• Ночной режим. На охлаждении кондиционер постепенно поднимает заданную температуру, на обогреве опускает, а вентилятор переходит на низкую скорость.
• Жалюзи кассеты качаются и разносят воздух по помещению, нужное положение можно зафиксировать.
• Встроенный дренажный насос поднимает конденсат, поэтому дренажную трубу можно вести выше блока.
• Регулировка скорости вентилятора с пульта, в том числе автоматическая.
• Turbo разгоняет вентилятор до максимума, когда помещение нужно быстро охладить или прогреть.
• ECO. Режим энергосбережения снижает потребление на охлаждении и обогреве.
• Подготовка к тёплому старту: зимой вентилятор включается после прогрева теплообменника, через 2-5 минут.
• Контроль утечки хладагента входит в набор защит, которые Axioma указывает для серии.
• Фильтр предварительной очистки на входе воздуха задерживает пыль.
• Работа при скачках напряжения заявлена производителем для всей системы.

Ещё есть таймер включения и выключения до 24 часов, самодиагностика с выводом кода ошибки, авторестарт после перебоя с электричеством и антикоррозийная защита. В коробке с каждым внутренним идёт инфракрасный пульт ARC-20T с подсветкой кнопок, проводной пульт AWC-M20 можно докупить. Управлять со смартфона можно после установки Wi-Fi-контроллера Daichi, его докупают отдельно.

Мощность по комнатам

Внутренние блоки вместе рассчитаны на 11,43 кВт холода, наружный номинально выдаёт 7,9 кВт. Для ориентира: на 10 м² комнаты с потолком до 2,7 м нужен около 1 кВт. Сочетание есть в каталоге Axioma 2024 года и в технических данных и инструкции 2023 года.

Блоки вместе рассчитаны на большее, чем выдаёт наружный. Если все комнаты включить на максимум одновременно, ASB27M3Z1R разделит свои 7,9 кВт между ними; когда работает часть комнат, каждой достаётся больше.

Если все три комнаты жаркие и работают весь день, возьмите наружный мощнее: ASB42M5Z1R на 12,2 кВт принимает тот же набор по таблицам Axioma, и его номинала хватит на все блоки сразу.

Состав по комнатам

• ASX09MCZ1R: 2,64 кВт холода, помещение до 27 м², корпус 574×574 мм высотой 250 мм, в наборе декоративная панель A-Q4B, шум от 46 до 52 дБ(А).
• ASX12MCZ1R: 3,52 кВт холода, помещение до 36 м², корпус 574×574 мм высотой 250 мм, в наборе декоративная панель A-Q4B, шум от 46 до 52 дБ(А).
• ASX18MCZ1R: 5,27 кВт холода, помещение до 53 м², корпус 574×574 мм высотой 250 мм, в наборе декоративная панель A-Q4B, шум от 49 до 56 дБ(А).

У наружного блока выходы по жидкости 3 × 6,35 мм, по газу 3 × 9,52 мм. У ASX18MCZ1R газовая труба 12,7 мм: каталоги Axioma 2023-2024 годов требуют её для кассетных и канальных блоков 18-го типоразмера, поэтому на подключении к выходу 9,52 мм нужен переход, его подбирают при монтаже. Остальные трубы подключают напрямую.

Наружный ASB27M3Z1R

ASB27M3Z1R по сезонной эффективности относится к классу A++ на охлаждении (SEER 6,1) и A+ на обогреве (SCOP 4,0). Внутренних к нему подключают не меньше двух и не больше трёх.

• Фреон. С завода в контуре 1,5 кг R32, при длинных трассах монтажник дозаправляет систему по инструкции.
• Трассы. Трасса до каждого внутреннего блока может быть до 15 м, всего по системе до 45 м. Наружный может стоять выше или ниже внутренних на 10 м.
• Погода. Охлаждает в жару до плюс 53 °C на улице, греет до минус 20 °C. Зимой иней с теплообменника оттаивает автоматически за 2-10 минут, на это время вентиляторы останавливаются.
• Питание. Однофазное, 220-240 В, подводят к наружному блоку: автомат 25 А, силовой кабель 3×2,5 мм². Внутренние питаются от наружного по межблочному кабелю.
• Защита. Блок сам оттаивает теплообменник, перезапускается после отключения света, переносит перепады напряжения и защищён от коррозии.

Чего у комплекта нет

• Независимого выбора режима. Охлаждение или обогрев выбирается сразу для всей системы.
• Свежего воздуха. Кондиционер охлаждает и греет воздух внутри помещения, уличный не подаёт.
• Увлажнения. Подачи воды в кондиционере нет, сухой зимний воздух он не увлажнит.
• Модуля Wi-Fi. Контроллер для смартфона докупается.
• Монтажных материалов. Медные трубы, межблочный кабель и крепёж подбирают под конкретное помещение.
• Резерва. Если наружный блок остановится, без кондиционера останутся все три комнаты.

Вопросы

Можно ли потом добавить четвёртую комнату? Нет, у ASB27M3Z1R три выхода, и все заняты.

Нужен ли подвесной потолок? Да, кассетный блок встраивают в подвесной потолок, по инструкции не ниже 2,5 м от пола.

Что входит в комплект? Наружный блок, три кассетных блока с декоративными панелями A-Q4B и три инфракрасных пульта ARC-20T. Трубы, кабель и крепёж подбирают при монтаже.
