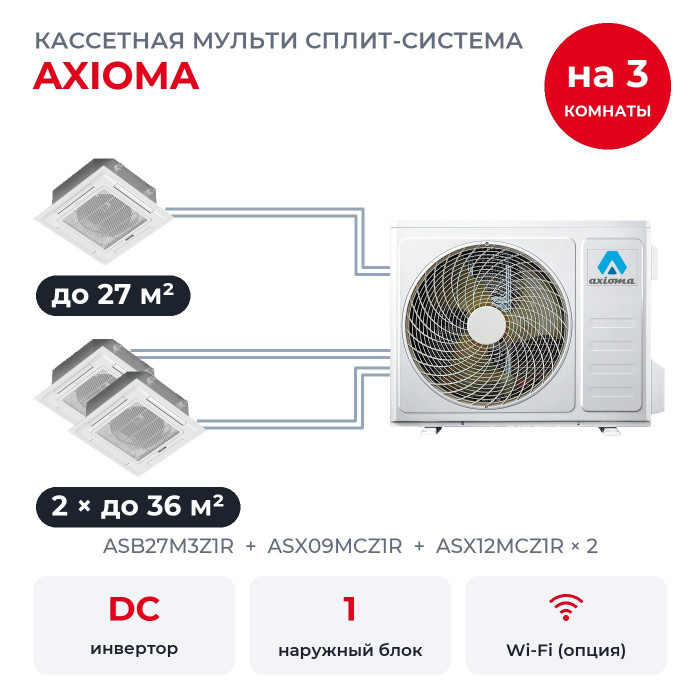

Кассетная мульти сплит-система Axioma на 3 комнаты ASB27M3Z1R/ASX09MCZ1R/ASX12MCZ1Rx2

Эта мульти сплит-система Axioma подойдёт офису, магазину или дому с подвесными потолками, где кондиционер нужен в трёх помещениях: переговорная до 27 м², офис до 36 м² и гостиная до 36 м². В комплект входят кассетные блоки с панелями A-Q4B ASX09MCZ1R/A-Q4B, ASX12MCZ1R/A-Q4B × 2 и наружный ASB27M3Z1R. Кассета прячется в подвесной потолок, снизу видна только декоративная панель A-Q4B, а конденсат откачивает встроенный насос. Это поколение 2023-2024 годов.

Мощность по комнатам

Внутренние блоки вместе рассчитаны на 9,68 кВт холода, наружный номинально выдаёт 7,9 кВт. Для ориентира: на 10 м² комнаты с потолком до 2,7 м нужен около 1 кВт. Сочетание есть в каталоге Axioma 2024 года и в технических данных и инструкции 2023 года.

Блоки вместе рассчитаны на большее, чем выдаёт наружный. Если все комнаты включить на максимум одновременно, ASB27M3Z1R разделит свои 7,9 кВт между ними; когда работает часть комнат, каждой достаётся больше.

Если все три комнаты жаркие и работают весь день, возьмите наружный мощнее: ASB42M5Z1R на 12,2 кВт принимает тот же набор по таблицам Axioma, и его номинала хватит на все блоки сразу.

Как устроена система

На фасаде висит один наружный блок, в каждой из трёх комнат свой внутренний. Их соединяют медные трубы и кабель, к каждой комнате идёт отдельная трасса. Включать и настраивать комнаты можно по отдельности, у каждой свой пульт и своя температура. Режим у всей системы общий: охлаждать одну комнату и одновременно греть другую нельзя. Если в комнатах включить разные режимы, блок покажет на дисплее код PA, «конфликт режимов».

Кассетный блок встраивают в подвесной потолок: корпус 574×574 мм высотой 250 мм уходит за потолок, снизу видна только декоративная панель A-Q4B. Конденсат откачивает встроенный насос.

Что в комплекте

• ASX09MCZ1R: 2,64 кВт холода, помещение до 27 м², корпус 574×574 мм высотой 250 мм, в наборе декоративная панель A-Q4B, шум от 46 до 52 дБ(А).
• ASX12MCZ1R × 2: 3,52 кВт холода, помещение до 36 м², корпус 574×574 мм высотой 250 мм, в наборе декоративная панель A-Q4B, шум от 46 до 52 дБ(А).

У наружного блока выходы по жидкости 3 × 6,35 мм, по газу 3 × 9,52 мм. Трубы всех внутренних тех же диаметров, 6,35 и 9,52 мм, поэтому их подключают напрямую, без переходников.

Возможности блоков ASX-MC-R

• Инвертор. Компрессор в наружном блоке меняет обороты плавно, без рывков включения и выключения, поэтому температура держится ровнее.
• Регулировка скорости вентилятора с пульта, в том числе автоматическая.
• Ночной режим мягко сдвигает температуру по часам: на охлаждении вверх, на обогреве вниз, вентилятор при этом работает на низкой скорости.
• Качание жалюзи разводит поток по помещению, выбранный угол сохраняется.
• Режим Turbo на время выводит вентилятор на максимум, чтобы быстрее выйти на заданную температуру.
• Дренажный насос встроен в кассету и откачивает конденсат сам.
• ECO. Режим энергосбережения снижает потребление на охлаждении и обогреве.
• Тёплый старт. На обогреве блок 2-5 минут прогревается и только потом подаёт воздух, холодом не дует.
• Обнаружение утечки хладагента есть в списке защит серии.
• Встроенный фильтр предварительной очистки собирает пыль из забираемого воздуха.
• Работа при скачках напряжения заявлена производителем для всей системы.

Есть и полезные мелочи: таймер на включение и выключение до суток вперёд, автоматический перезапуск после отключения света, защита от коррозии и самодиагностика с кодами ошибок на дисплее. В коробке с каждым внутренним идёт инфракрасный пульт ARC-20T с подсветкой кнопок, проводной пульт AWC-M20 можно докупить. Управлять со смартфона можно после установки Wi-Fi-контроллера Daichi, его докупают отдельно.

Чего у комплекта нет

• Разных режимов в комнатах одновременно. Охлаждать одну комнату и греть другую в одно время нельзя.
• Притока с улицы. Проветривать нужно окном или вентиляцией: кондиционер работает с воздухом помещения.
• Увлажнителя. Кондиционер может осушать воздух, но не увлажнять его.
• Wi-Fi-контроллера в коробке. Его покупают отдельно, если нужно управление со смартфона.
• Монтажных материалов. Медные трубы, межблочный кабель и крепёж подбирают под конкретное помещение.
• Второго наружного. При поломке общего блока не работают все комнаты сразу.

Наружный блок ASB27M3Z1R и монтаж

ASB27M3Z1R по сезонной эффективности относится к классу A++ на охлаждении (SEER 6,1) и A+ на обогреве (SCOP 4,0). Внутренних к нему подключают не меньше двух и не больше трёх.

• Длина трасс. До каждой комнаты трассу тянут не длиннее 15 м, а всего по системе до 45 м; по высоте наружный и внутренние могут расходиться до 10 м.
• Защита. Блок сам оттаивает теплообменник, перезапускается после отключения света, переносит перепады напряжения и защищён от коррозии.
• Температура на улице. Кондиционер даёт холод в жару до плюс 53 °C и тепло до минус 20 °C. Оттайка от инея включается сама и длится 2-10 минут, вентиляторы в это время стоят.
• Электричество. Наружный блок подключают к одной фазе 220-240 В через автомат 25 А кабелем 3×2,5 мм²; к комнатам идут межблочные кабели, отдельные розетки внутренним не нужны.
• Фреон. С завода в контуре 1,5 кг R32, при длинных трассах монтажник дозаправляет систему по инструкции.

Вопросы

Можно ли греть одну комнату и охлаждать другую? Нет, режим у системы общий. При разных режимах блок покажет код PA, «конфликт режимов».

Хватит ли мощности, если включить все три комнаты? Поодиночке каждая работает в полную силу. Когда все три включены на максимуме одновременно, наружный делит свои 7,9 кВт между блоками.

Что входит в комплект? Наружный блок, три кассетных блока с декоративными панелями A-Q4B и три инфракрасных пульта ARC-20T. Трубы, кабель и крепёж подбирают при монтаже.
