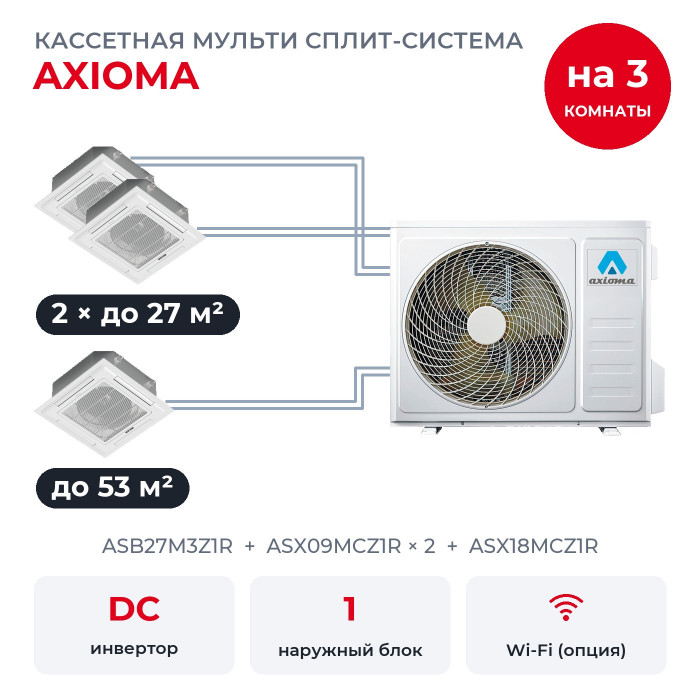

Кассетная мульти сплит-система Axioma на 3 комнаты ASB27M3Z1R/ASX09MCZ1Rx2/ASX18MCZ1R

Комплект подойдёт для трёх комнат: кабинет до 27 м², шоурум до 27 м² и зал до 53 м². Для помещений подобраны кассетные блоки с панелями A-Q4B ASX09MCZ1R/A-Q4B × 2, ASX18MCZ1R/A-Q4B, а наружный ASB27M3Z1R один на всех. Кассета прячется в подвесной потолок, снизу видна только декоративная панель A-Q4B, а конденсат откачивает встроенный насос. Это поколение 2023-2024 годов.

Как работает мульти-система

Мульти-систему отличает общий уличный блок: вместо нескольких корпусов на стене один. От него к каждой комнате тянется своя трасса. Температуру и скорость вентилятора задают в каждой комнате отдельно. Режим у всей системы общий: охлаждать одну комнату и одновременно греть другую нельзя. Если в комнатах включить разные режимы, блок покажет на дисплее код PA, «конфликт режимов».

Кассету монтируют в подвесной потолок, корпус высотой 250 мм прячется над ним, а в комнате остаётся декоративная панель A-Q4B. Встроенный насос сам откачивает конденсат.

Как делится мощность

Внутренние блоки вместе рассчитаны на 10,55 кВт холода, наружный номинально выдаёт 7,9 кВт. Для ориентира: на 10 м² комнаты с потолком до 2,7 м нужен около 1 кВт. Сочетание есть в каталоге Axioma 2024 года и в технических данных и инструкции 2023 года.

Блоки вместе рассчитаны на большее, чем выдаёт наружный. Если все комнаты включить на максимум одновременно, ASB27M3Z1R разделит свои 7,9 кВт между ними; когда работает часть комнат, каждой достаётся больше.

Тот же набор блоков по таблицам Axioma принимает и ASB42M5Z1R на 12,2 кВт: его номинал покрывает сумму всех блоков, делить мощность не придётся.

Функции ASX-MC-R

• Инверторный компрессор подстраивает мощность под комнаты без резких пусков и остановок.
• Встроенный дренажный насос поднимает конденсат, поэтому дренажную трубу можно вести выше блока.
• Режим Turbo на время выводит вентилятор на максимум, чтобы быстрее выйти на заданную температуру.
• Качание жалюзи разводит поток по помещению, выбранный угол сохраняется.
• Регулировка скорости вентилятора с пульта, в том числе автоматическая.
• Ночной режим мягко сдвигает температуру по часам: на охлаждении вверх, на обогреве вниз, вентилятор при этом работает на низкой скорости.
• Энергосбережение ECO работает и на холод, и на тепло, экономит электричество.
• Тёплый старт. На обогреве блок 2-5 минут прогревается и только потом подаёт воздух, холодом не дует.
• Обнаружение утечки хладагента есть в списке защит серии.
• Встроенный фильтр предварительной очистки собирает пыль из забираемого воздуха.
• Работа при скачках напряжения заявлена производителем для всей системы.

Ещё есть таймер включения и выключения до 24 часов, самодиагностика с выводом кода ошибки, автоматический перезапуск после отключения света и антикоррозийная защита. В коробке с каждым внутренним идёт инфракрасный пульт ARC-20T с подсветкой кнопок, проводной пульт AWC-M20 можно докупить. Управлять со смартфона можно после установки Wi-Fi-контроллера Daichi, его докупают отдельно.

Состав по комнатам

• ASX09MCZ1R × 2: 2,64 кВт холода, помещение до 27 м², корпус 574×574 мм высотой 250 мм, в наборе декоративная панель A-Q4B, шум от 46 до 52 дБ(А).
• ASX18MCZ1R: 5,27 кВт холода, помещение до 53 м², корпус 574×574 мм высотой 250 мм, в наборе декоративная панель A-Q4B, шум от 49 до 56 дБ(А).

На наружном блоке стоят выходы по жидкости 3 × 6,35 мм, по газу 3 × 9,52 мм. Для ASX18MCZ1R каталоги Axioma 2023-2024 годов указывают газовую трубу 12,7 мм, так что к выходу 9,52 мм её ведут через переход, который подбирает монтажник; трубы остальных блоков подходят напрямую.

Монтаж и наружный блок

У ASB27M3Z1R сезонная энергоэффективность класса A++ на охлаждении (SEER 6,1) и A+ на обогреве (SCOP 4,0). К нему подключают до трёх внутренних блоков, но не меньше двух.

• Питание. Однофазное, 220-240 В, подводят к наружному блоку: автомат 25 А, силовой кабель 3×2,5 мм². Внутренние питаются от наружного по межблочному кабелю.
• Фреон. С завода в контуре 1,5 кг R32, при длинных трассах монтажник дозаправляет систему по инструкции.
• Температура на улице. Кондиционер даёт холод в жару до плюс 53 °C и тепло до минус 20 °C. Оттайка от инея включается сама и длится 2-10 минут, вентиляторы в это время стоят.
• Надёжность. У блока есть интеллектуальная оттайка, авторестарт после перебоя с электричеством, устойчивость к скачкам напряжения и антикоррозийная защита.
• Длина трасс. До каждой комнаты трассу тянут не длиннее 15 м, а всего по системе до 45 м; по высоте наружный и внутренние могут расходиться до 10 м.

Чего здесь нет

• Независимого выбора режима. Охлаждение или обогрев выбирается сразу для всей системы.
• Свежего воздуха. Кондиционер охлаждает и греет воздух внутри помещения, уличный не подаёт.
• Увлажнения. Подачи воды в кондиционере нет, сухой зимний воздух он не увлажнит.
• Модуля Wi-Fi. Контроллер для смартфона докупается.
• Монтажных материалов. Медные трубы, межблочный кабель и крепёж подбирают под конкретное помещение.
• Второго наружного. При поломке общего блока не работают все комнаты сразу.

Вопросы

Хватит ли мощности, если включить все три комнаты? Поодиночке каждая работает в полную силу. Когда все три включены на максимуме одновременно, наружный делит свои 7,9 кВт между блоками.

Нужен ли подвесной потолок? Да, кассетный блок встраивают в подвесной потолок, по инструкции не ниже 2,5 м от пола.

Что входит в комплект? Наружный блок, три кассетных блока с декоративными панелями A-Q4B и три инфракрасных пульта ARC-20T. Трубы, кабель и крепёж подбирают при монтаже.
