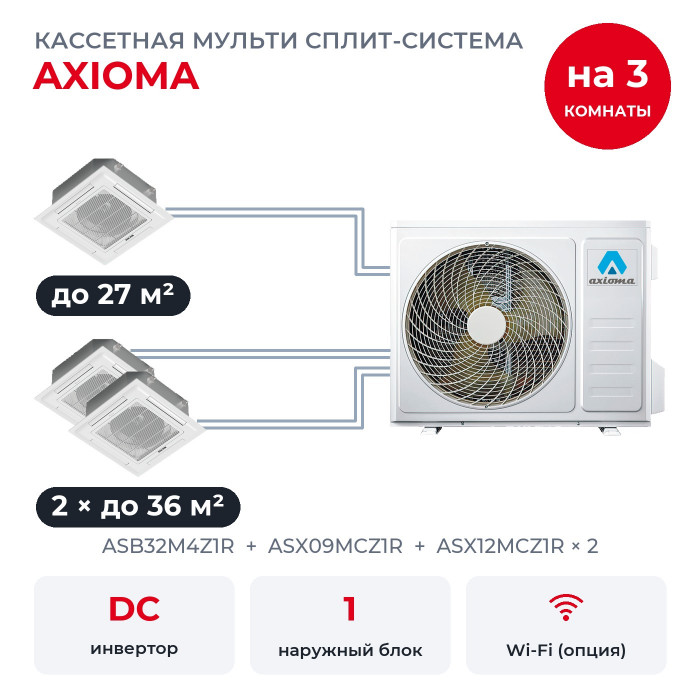

Кассетная мульти сплит-система Axioma на 3 комнаты ASB32M4Z1R/ASX09MCZ1R/ASX12MCZ1Rx2

Три комнаты обслуживает один наружный блок ASB32M4Z1R на фасаде. Здесь переговорная до 27 м², торговый зал до 36 м² и класс до 36 м², и для каждой стоит свой внутренний блок: ASX09MCZ1R/A-Q4B, ASX12MCZ1R/A-Q4B × 2. Кассета прячется в подвесной потолок, снизу видна только декоративная панель A-Q4B, а конденсат откачивает встроенный насос. Это поколение 2023-2024 годов.

Сколько холода получит каждая комната

Для жилой комнаты с потолком до 2,7 м берут около 1 кВт холода на 10 м². Блоки этого комплекта вместе рассчитаны на 9,68 кВт, а ASB32M4Z1R номинально выдаёт 9,4 кВт. Сочетание есть в каталоге Axioma 2024 года и в технических данных и инструкции 2023 года.

Сумма блоков больше номинала наружного. Пока работает часть комнат, запаса хватает; когда все три включены на максимуме одновременно, наружный распределяет свои 9,4 кВт между блоками, и каждый получает меньше своего номинала.

Тот же набор блоков по таблицам Axioma принимает и ASB42M5Z1R на 12,2 кВт: его номинал покрывает сумму всех блоков, делить мощность не придётся.

У ASB32M4Z1R четыре выхода, в этом комплекте заняты три: один свободный выход остаётся на будущую комнату.

Что такое мульти сплит-система

Мульти-систему отличает общий уличный блок: вместо нескольких корпусов на стене один. От него к каждой комнате тянется своя трасса. Температуру и скорость вентилятора задают в каждой комнате отдельно. Режим у всей системы общий: охлаждать одну комнату и одновременно греть другую нельзя. Если в комнатах включить разные режимы, блок покажет на дисплее код PA, «конфликт режимов».

Кассету монтируют в подвесной потолок, корпус высотой 250 мм прячется над ним, а в комнате остаётся декоративная панель A-Q4B. Встроенный насос сам откачивает конденсат.

Состав по комнатам

• ASX09MCZ1R: 2,64 кВт холода, помещение до 27 м², корпус 574×574 мм высотой 250 мм, в наборе декоративная панель A-Q4B, шум от 46 до 52 дБ(А).
• ASX12MCZ1R × 2: 3,52 кВт холода, помещение до 36 м², корпус 574×574 мм высотой 250 мм, в наборе декоративная панель A-Q4B, шум от 46 до 52 дБ(А).

У наружного блока выходы по жидкости 4 × 6,35 мм, по газу 4 × 9,52 мм. Трубы всех внутренних тех же диаметров, 6,35 и 9,52 мм, поэтому их подключают напрямую, без переходников.

Что умеют блоки ASX-MC-R

• Инверторный компрессор подстраивает мощность под комнаты без резких пусков и остановок.
• Жалюзи кассеты качаются и разносят воздух по помещению, нужное положение можно зафиксировать.
• Дренажный насос встроен в кассету и откачивает конденсат сам.
• Turbo разгоняет вентилятор до максимума, когда помещение нужно быстро охладить или прогреть.
• Ночной режим. На охлаждении кондиционер постепенно поднимает заданную температуру, на обогреве опускает, а вентилятор переходит на низкую скорость.
• Регулировка скорости вентилятора с пульта, в том числе автоматическая.
• Энергосбережение ECO работает и на холод, и на тепло, экономит электричество.
• Подготовка к тёплому старту: зимой вентилятор включается после прогрева теплообменника, через 2-5 минут.
• Обнаружение утечки хладагента есть в списке защит серии.
• Фильтр предварительной очистки на входе воздуха задерживает пыль.
• Работа при скачках напряжения заявлена производителем для всей системы.

Кроме того, есть таймер включения и выключения до 24 часов, самодиагностика с выводом кода ошибки, защита от коррозии и авторестарт после перебоя с электричеством. В коробке с каждым внутренним идёт инфракрасный пульт ARC-20T с подсветкой кнопок, проводной пульт AWC-M20 можно докупить. Управлять со смартфона можно после установки Wi-Fi-контроллера Daichi, его докупают отдельно.

Чего в комплекте нет

• Разных режимов в комнатах одновременно. Охлаждать одну комнату и греть другую в одно время нельзя.
• Притока с улицы. Проветривать нужно окном или вентиляцией: кондиционер работает с воздухом помещения.
• Увлажнения. Подачи воды в кондиционере нет, сухой зимний воздух он не увлажнит.
• Wi-Fi-контроллера в коробке. Его покупают отдельно, если нужно управление со смартфона.
• Подвесного потолка и монтажных материалов. Трубы, кабель, дренаж и крепёж считают по месту.
• Второго наружного. При поломке общего блока не работают все комнаты сразу.

Наружный блок ASB32M4Z1R и монтаж

ASB32M4Z1R по сезонной эффективности относится к классу A++ на охлаждении (SEER 6,1) и A+ на обогреве (SCOP 4,0). Внутренних к нему подключают не меньше двух и не больше четырёх.

• Хладагент R32: заводская заправка 2,2 кг, на длинных трассах систему дозаправляют при монтаже.
• Защита. Блок сам оттаивает теплообменник, перезапускается после отключения света, переносит перепады напряжения и защищён от коррозии.
• Температура на улице. Кондиционер даёт холод в жару до плюс 53 °C и тепло до минус 20 °C. Оттайка от инея включается сама и длится 2-10 минут, вентиляторы в это время стоят.
• Длина трасс. До каждой комнаты трассу тянут не длиннее 15 м, а всего по системе до 45 м; по высоте наружный и внутренние могут расходиться до 10 м.
• Питание. Однофазное, 220-240 В, подводят к наружному блоку: автомат 25 А, силовой кабель 3×2,5 мм². Внутренние питаются от наружного по межблочному кабелю.

Вопросы

Можно ли потом добавить комнату? Да, у ASB32M4Z1R есть свободный выход. Какой блок к нему подойдёт, смотрят по таблице комбинаций Axioma.

Можно ли греть одну комнату и охлаждать другую? Нет, режим у системы общий. При разных режимах блок покажет код PA, «конфликт режимов».

Что входит в комплект? Наружный блок, три кассетных блока с декоративными панелями A-Q4B и три инфракрасных пульта ARC-20T. Трубы, кабель и крепёж подбирают при монтаже.
