Кассетная мульти сплит-система Axioma на 4 комнаты ASB32M4Z1R/ASX09MCZ1R/ASX12MCZ1Rx3

Комплект подойдёт для четырёх комнат: офис до 27 м², класс до 36 м², кафе до 36 м² и гостиная до 36 м². Для помещений подобраны кассетные блоки с панелями A-Q4B ASX09MCZ1R/A-Q4B, ASX12MCZ1R/A-Q4B × 3, а наружный ASB32M4Z1R один на всех. Для каждой кассеты в наборе своя декоративная панель A-Q4B. Блоки поколения 2023-2024 годов, в каталогах 2025-2026 их сменили кассеты R1.

Как работает мульти-система

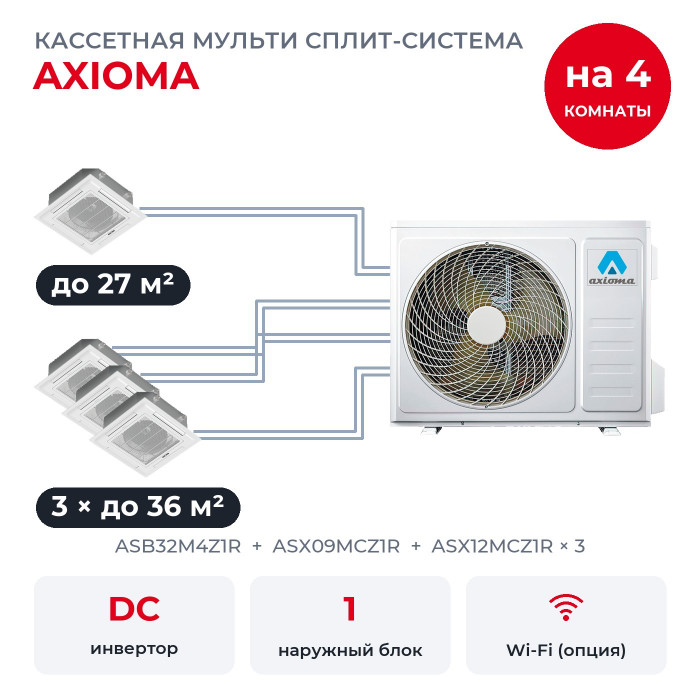

На фасаде висит один наружный блок, в каждой из четырёх комнат свой внутренний. Их соединяют медные трубы и кабель, к каждой комнате идёт отдельная трасса. Включать и настраивать комнаты можно по отдельности, у каждой свой пульт и своя температура. Режим у всей системы общий: охлаждать одну комнату и одновременно греть другую нельзя. Если в комнатах включить разные режимы, блок покажет на дисплее код PA, «конфликт режимов».

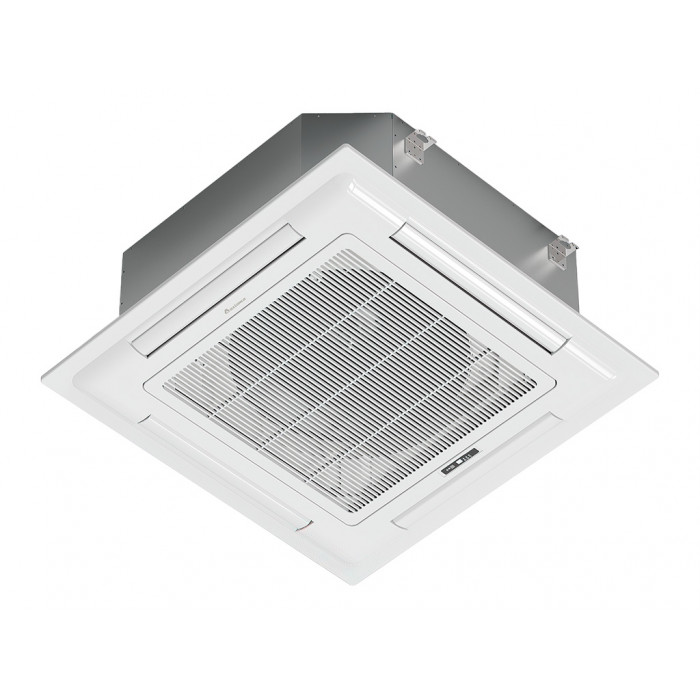

Кассетный блок встраивают в подвесной потолок: корпус 574×574 мм высотой 250 мм уходит за потолок, снизу видна только декоративная панель A-Q4B. Конденсат откачивает встроенный насос.

Сколько холода получит каждая комната

Для жилой комнаты с потолком до 2,7 м берут около 1 кВт холода на 10 м². Блоки этого комплекта вместе рассчитаны на 13,2 кВт, а ASB32M4Z1R номинально выдаёт 9,4 кВт. Сочетание есть в каталоге Axioma 2024 года и в технических данных и инструкции 2023 года.

Блоки вместе рассчитаны на большее, чем выдаёт наружный. Если все комнаты включить на максимум одновременно, ASB32M4Z1R разделит свои 9,4 кВт между ними; когда работает часть комнат, каждой достаётся больше.

Тот же набор блоков по таблицам Axioma принимает и ASB42M5Z1R на 12,2 кВт: при одновременной работе всех блоков каждой комнате достанется больше мощности.

Что в комплекте

• ASX09MCZ1R: 2,64 кВт холода, помещение до 27 м², корпус 574×574 мм высотой 250 мм, в наборе декоративная панель A-Q4B, шум от 46 до 52 дБ(А).
• ASX12MCZ1R × 3: 3,52 кВт холода, помещение до 36 м², корпус 574×574 мм высотой 250 мм, в наборе декоративная панель A-Q4B, шум от 46 до 52 дБ(А).

У наружного блока выходы по жидкости 4 × 6,35 мм, по газу 4 × 9,52 мм. Трубы всех внутренних тех же диаметров, 6,35 и 9,52 мм, поэтому их подключают напрямую, без переходников.

Функции ASX-MC-R

• Инверторный компрессор подстраивает мощность под комнаты без резких пусков и остановок.
• Turbo разгоняет вентилятор до максимума, когда помещение нужно быстро охладить или прогреть.
• Дренажный насос встроен в кассету и откачивает конденсат сам.
• Скорость вентилятора выбирают с пульта, есть и автоматический режим.
• Качание жалюзи разводит поток по помещению, выбранный угол сохраняется.
• Ночной режим. На охлаждении кондиционер постепенно поднимает заданную температуру, на обогреве опускает, а вентилятор переходит на низкую скорость.
• ECO. Режим энергосбережения снижает потребление на охлаждении и обогреве.
• Подготовка к тёплому старту: зимой вентилятор включается после прогрева теплообменника, через 2-5 минут.
• Контроль утечки хладагента входит в набор защит, которые Axioma указывает для серии.
• Встроенный фильтр предварительной очистки собирает пыль из забираемого воздуха.
• Работа при скачках напряжения заявлена производителем для всей системы.

Есть и полезные мелочи: авторестарт после перебоя с электричеством, самодиагностика с кодами ошибок на дисплее, таймер на включение и выключение до суток вперёд и защита от коррозии. В коробке с каждым внутренним идёт инфракрасный пульт ARC-20T с подсветкой кнопок, проводной пульт AWC-M20 можно докупить. Блоки подготовлены к Wi-Fi-контроллеру Daichi для управления со смартфона, контроллер покупают отдельно.

Чего у комплекта нет

• Разных режимов в комнатах одновременно. Охлаждать одну комнату и греть другую в одно время нельзя.
• Притока с улицы. Проветривать нужно окном или вентиляцией: кондиционер работает с воздухом помещения.
• Увлажнения. Подачи воды в кондиционере нет, сухой зимний воздух он не увлажнит.
• Wi-Fi-контроллера в коробке. Его покупают отдельно, если нужно управление со смартфона.
• Подвесного потолка и монтажных материалов. Трубы, кабель, дренаж и крепёж считают по месту.
• Резерва. Если наружный блок остановится, без кондиционера останутся все четыре комнаты.

Наружный блок ASB32M4Z1R и монтаж

У ASB32M4Z1R сезонная энергоэффективность класса A++ на охлаждении (SEER 6,1) и A+ на обогреве (SCOP 4,0). К нему подключают до четырёх внутренних блоков, но не меньше двух.

• Фреон. С завода в контуре 2,2 кг R32, при длинных трассах монтажник дозаправляет систему по инструкции.
• Надёжность. У блока есть интеллектуальная оттайка, авторестарт после перебоя с электричеством, устойчивость к скачкам напряжения и антикоррозийная защита.
• Температура на улице. Кондиционер даёт холод в жару до плюс 53 °C и тепло до минус 20 °C. Оттайка от инея включается сама и длится 2-10 минут, вентиляторы в это время стоят.
• Длина трасс. До каждой комнаты трассу тянут не длиннее 15 м, а всего по системе до 60 м; по высоте наружный и внутренние могут расходиться до 10 м.
• Питание. Однофазное, 220-240 В, подводят к наружному блоку: автомат 25 А, силовой кабель 3×2,5 мм². Внутренние питаются от наружного по межблочному кабелю.

Вопросы

Нужен ли подвесной потолок? Да, кассетный блок встраивают в подвесной потолок, по инструкции не ниже 2,5 м от пола.

Можно ли потом добавить пятую комнату? Нет, у ASB32M4Z1R четыре выхода, и все заняты.

Что входит в комплект? Наружный блок, четыре кассетных блока с декоративными панелями A-Q4B и четыре инфракрасных пульта ARC-20T. Трубы, кабель и крепёж подбирают при монтаже.
