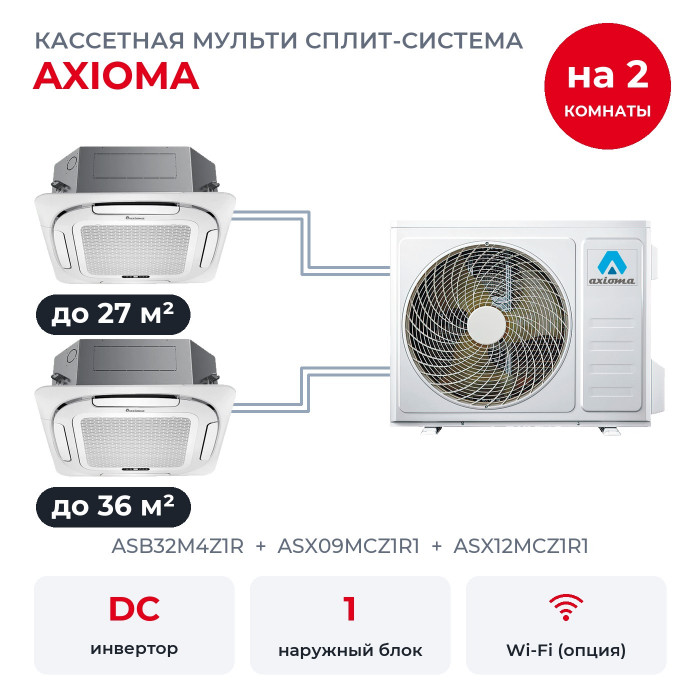

Кассетная мульти сплит-система Axioma на 2 комнаты ASB32M4Z1R/ASX09MCZ1R1/ASX12MCZ1R1

Комплект подойдёт для двух комнат: офис до 27 м² и гостиная до 36 м². В комнатах стоят кассетные блоки с панелями A-Q4B2 ASX09MCZ1R1/A-Q4B2, ASX12MCZ1R1/A-Q4B2, а наружный ASB32M4Z1R один на всех. Кассета прячется в подвесной потолок, снизу видна только декоративная панель, а конденсат откачивает встроенный насос.

Как устроена система

Мульти-систему отличает общий уличный блок: вместо нескольких корпусов на стене один. От него к каждой комнате тянется своя трасса. Температуру и скорость вентилятора задают в каждой комнате отдельно. Режим у всей системы общий: охлаждать одну комнату и одновременно греть другую нельзя. Если в комнатах включить разные режимы, блок покажет на дисплее код PA, «конфликт режимов».

Кассету монтируют в подвесной потолок, корпус высотой 245 мм прячется над ним, а в комнате остаётся декоративная панель A-Q4B2. Встроенный насос сам откачивает конденсат.

Мощность по комнатам

Внутренние блоки вместе рассчитаны на 6,16 кВт холода, наружный номинально выдаёт 9,4 кВт. Для ориентира: на 10 м² комнаты с потолком до 2,7 м нужен около 1 кВт. Сочетание есть в каталогах Axioma 2025 и 2026 годов и в инструкции по монтажу 2025 года.

Сумма блоков не больше номинала наружного, поэтому мощности хватает, даже когда обе комнаты работают на максимуме одновременно.

У ASB32M4Z1R четыре выхода, в этом комплекте заняты два: два свободных выхода остаются на будущие комнаты. Если расширять систему не планируете, тот же набор блоков принимает ASB27M3Z1R на 7,9 кВт: его мощности хватает на обе комнаты сразу, и он дешевле.

Состав по комнатам

• ASX09MCZ1R1: 2,64 кВт холода, помещение до 27 м², корпус 570×570 мм высотой 245 мм, в наборе декоративная панель A-Q4B2, шум от 27 до 42 дБ(А).
• ASX12MCZ1R1: 3,52 кВт холода, помещение до 36 м², корпус 570×570 мм высотой 245 мм, в наборе декоративная панель A-Q4B2, шум от 27 до 42 дБ(А).

У наружного блока выходы по жидкости 4 × 6,35 мм, по газу 4 × 9,52 мм. Трубы всех внутренних тех же диаметров, 6,35 и 9,52 мм, поэтому их подключают напрямую, без переходников.

Возможности блоков ASX-MC-R1

• Инвертор. Компрессор в наружном блоке меняет обороты плавно, без рывков включения и выключения, поэтому температура держится ровнее.
• Качание жалюзи разводит поток по помещению, выбранный угол сохраняется.
• Дренажный насос встроен в кассету и откачивает конденсат сам.
• Регулировка скорости вентилятора с пульта, в том числе автоматическая.
• Turbo разгоняет вентилятор до максимума, когда помещение нужно быстро охладить или прогреть.
• Ночной режим. На охлаждении кондиционер постепенно поднимает заданную температуру, на обогреве опускает, а вентилятор переходит на низкую скорость.
• Энергосбережение ECO работает и на холод, и на тепло, экономит электричество.
• Подготовка к тёплому старту: зимой вентилятор включается после прогрева теплообменника, через 2-5 минут.
• Обнаружение утечки хладагента есть в списке защит серии.
• Встроенный фильтр предварительной очистки собирает пыль из забираемого воздуха.
• Устойчивость к перепадам напряжения: кондиционер продолжает работать, когда напряжение в сети скачет.

Ещё есть защита от коррозии, таймер на включение и выключение до суток вперёд, авторестарт после перебоя с электричеством и самодиагностика с кодами ошибок на дисплее. В коробке с каждым внутренним идёт инфракрасный пульт ARC-20T с подсветкой кнопок, проводной пульт AWC-M20 можно докупить. Управлять со смартфона можно после установки Wi-Fi-контроллера Daichi, его докупают отдельно.

Чего у комплекта нет

• Независимого выбора режима. Охлаждение или обогрев выбирается сразу для всей системы.
• Притока с улицы. Проветривать нужно окном или вентиляцией: кондиционер работает с воздухом помещения.
• Увлажнителя. Кондиционер может осушать воздух, но не увлажнять его.
• Wi-Fi-контроллера в коробке. Его покупают отдельно, если нужно управление со смартфона.
• Подвесного потолка и монтажных материалов. Трубы, кабель, дренаж и крепёж считают по месту.
• Второго наружного. При поломке общего блока не работают все комнаты сразу.

Что важно знать про ASB32M4Z1R

У ASB32M4Z1R сезонная энергоэффективность класса A++ на охлаждении (SEER 6,1) и A+ на обогреве (SCOP 4,0). К нему подключают до четырёх внутренних блоков, но не меньше двух.

• Хладагент R32: заводская заправка 2,2 кг, на длинных трассах систему дозаправляют при монтаже.
• Питание. Однофазное, 220-240 В, подводят к наружному блоку: автомат 25 А, силовой кабель 3×2,5 мм². Внутренние питаются от наружного по межблочному кабелю.
• Погода. Охлаждает в жару до плюс 53 °C на улице, греет до минус 20 °C. Зимой иней с теплообменника оттаивает автоматически за 2-10 минут, на это время вентиляторы останавливаются.
• Длина трасс. До каждой комнаты трассу тянут не длиннее 25 м, а всего по системе до 80 м; по высоте наружный и внутренние могут расходиться до 15 м.
• Защита. Блок сам оттаивает теплообменник, перезапускается после отключения света, переносит перепады напряжения и защищён от коррозии.

Вопросы

Хватит ли мощности на две комнаты сразу? Да, сумма блоков не больше номинала наружного, оба блока могут работать на максимуме одновременно.

Нужен ли подвесной потолок? Да, кассетный блок встраивают в подвесной потолок, по инструкции не ниже 2,5 м от пола.

Что входит в комплект? Наружный блок, два кассетных блока с декоративными панелями A-Q4B2 и два инфракрасных пульта ARC-20T. Трубы, кабель и крепёж подбирают при монтаже.
