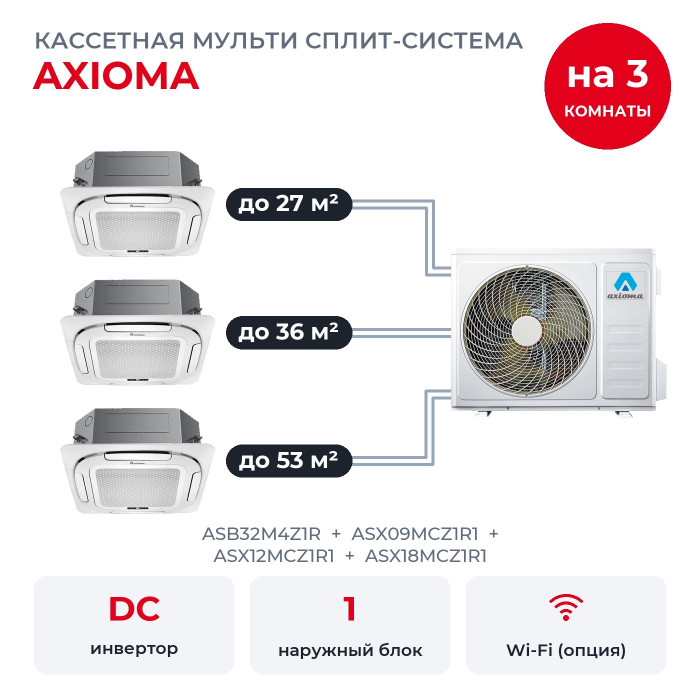

Кассетная мульти сплит-система Axioma на 3 комнаты ASB32M4Z1R/ASX09MCZ1R1/ASX12MCZ1R1/ASX18MCZ1R1

Комплект подойдёт для трёх комнат: переговорная до 27 м², офис до 36 м² и кафе до 53 м². Для помещений подобраны кассетные блоки с панелями A-Q4B2 ASX09MCZ1R1/A-Q4B2, ASX12MCZ1R1/A-Q4B2, ASX18MCZ1R1/A-Q4B2, а наружный ASB32M4Z1R один на всех. Кассетные блоки встраивают в подвесной потолок, в комнате остаётся декоративная панель A-Q4B2.

Мощность по комнатам

Ориентир простой: около 1 кВт холода на 10 м² при потолке до 2,7 м. Внутренние блоки вместе рассчитаны на 11,44 кВт, наружный номинально даёт 9,4 кВт. Axioma указывает это сочетание в каталогах 2025 и 2026 годов и в инструкции по монтажу.

Блоки вместе рассчитаны на большее, чем выдаёт наружный. Если все комнаты включить на максимум одновременно, ASB32M4Z1R разделит свои 9,4 кВт между ними; когда работает часть комнат, каждой достаётся больше.

Если все три комнаты жаркие и работают весь день, возьмите наружный мощнее: ASB42M5Z1R на 12,2 кВт принимает тот же набор по таблицам Axioma, и его номинала хватит на все блоки сразу.

Наружный рассчитан на четыре комнаты, здесь подключены три, ещё одну можно добавить позже по таблице комбинаций производителя.

Как работает мульти-система

Мульти-систему отличает общий уличный блок: вместо нескольких корпусов на стене один. От него к каждой комнате тянется своя трасса. Температуру и скорость вентилятора задают в каждой комнате отдельно. Режим у всей системы общий: охлаждать одну комнату и одновременно греть другую нельзя. Если в комнатах включить разные режимы, блок покажет на дисплее код PA, «конфликт режимов».

Кассетный блок встраивают в подвесной потолок: корпус 570×570 мм высотой 245 мм уходит за потолок, снизу видна только декоративная панель A-Q4B2. Конденсат откачивает встроенный насос.

Что в комплекте

• ASX09MCZ1R1: 2,64 кВт холода, помещение до 27 м², корпус 570×570 мм высотой 245 мм, в наборе декоративная панель A-Q4B2, шум от 27 до 42 дБ(А).
• ASX12MCZ1R1: 3,52 кВт холода, помещение до 36 м², корпус 570×570 мм высотой 245 мм, в наборе декоративная панель A-Q4B2, шум от 27 до 42 дБ(А).
• ASX18MCZ1R1: 5,28 кВт холода, помещение до 53 м², корпус 570×570 мм высотой 245 мм, в наборе декоративная панель A-Q4B2, шум от 28 до 46 дБ(А).

На наружном блоке стоят выходы по жидкости 4 × 6,35 мм, по газу 4 × 9,52 мм, у внутренних трубы тех же диаметров, так что переходники не понадобятся.

Возможности блоков ASX-MC-R1

• Инверторный компрессор подстраивает мощность под комнаты без резких пусков и остановок.
• Качание жалюзи разводит поток по помещению, выбранный угол сохраняется.
• Ночной режим. На охлаждении кондиционер постепенно поднимает заданную температуру, на обогреве опускает, а вентилятор переходит на низкую скорость.
• Регулировка скорости вентилятора с пульта, в том числе автоматическая.
• Turbo разгоняет вентилятор до максимума, когда помещение нужно быстро охладить или прогреть.
• Дренажный насос встроен в кассету и откачивает конденсат сам.
• ECO. Режим энергосбережения снижает потребление на охлаждении и обогреве.
• Подготовка к тёплому старту: зимой вентилятор включается после прогрева теплообменника, через 2-5 минут.
• Обнаружение утечки хладагента есть в списке защит серии.
• Встроенный фильтр предварительной очистки собирает пыль из забираемого воздуха.
• Устойчивость к перепадам напряжения: кондиционер продолжает работать, когда напряжение в сети скачет.

Ещё есть таймер включения и выключения до 24 часов, защита от коррозии, самодиагностика с кодами ошибок на дисплее и автоматический перезапуск после отключения света. В коробке с каждым внутренним идёт инфракрасный пульт ARC-20T с подсветкой кнопок, проводной пульт AWC-M20 можно докупить. Управлять со смартфона можно после установки Wi-Fi-контроллера Daichi, его докупают отдельно.

Чего у комплекта нет

• Разных режимов в комнатах одновременно. Охлаждать одну комнату и греть другую в одно время нельзя.
• Свежего воздуха. Кондиционер охлаждает и греет воздух внутри помещения, уличный не подаёт.
• Увлажнения. Подачи воды в кондиционере нет, сухой зимний воздух он не увлажнит.
• Wi-Fi-контроллера в коробке. Его покупают отдельно, если нужно управление со смартфона.
• Подвесного потолка и монтажных материалов. Трубы, кабель, дренаж и крепёж считают по месту.
• Резерва. Если наружный блок остановится, без кондиционера останутся все три комнаты.

Монтаж и наружный блок

ASB32M4Z1R по сезонной эффективности относится к классу A++ на охлаждении (SEER 6,1) и A+ на обогреве (SCOP 4,0). Внутренних к нему подключают не меньше двух и не больше четырёх.

• Длина трасс. До каждой комнаты трассу тянут не длиннее 25 м, а всего по системе до 80 м; по высоте наружный и внутренние могут расходиться до 15 м.
• Защита. Блок сам оттаивает теплообменник, перезапускается после отключения света, переносит перепады напряжения и защищён от коррозии.
• Погода. Охлаждает в жару до плюс 53 °C на улице, греет до минус 20 °C. Зимой иней с теплообменника оттаивает автоматически за 2-10 минут, на это время вентиляторы останавливаются.
• Питание. Однофазное, 220-240 В, подводят к наружному блоку: автомат 25 А, силовой кабель 3×2,5 мм². Внутренние питаются от наружного по межблочному кабелю.
• Хладагент R32: заводская заправка 2,2 кг, на длинных трассах систему дозаправляют при монтаже.

Вопросы

Можно ли греть одну комнату и охлаждать другую? Нет, режим у системы общий. При разных режимах блок покажет код PA, «конфликт режимов».

Нужен ли подвесной потолок? Да, кассетный блок встраивают в подвесной потолок, по инструкции не ниже 2,5 м от пола.

Что входит в комплект? Наружный блок, три кассетных блока с декоративными панелями A-Q4B2 и три инфракрасных пульта ARC-20T. Трубы, кабель и крепёж подбирают при монтаже.
