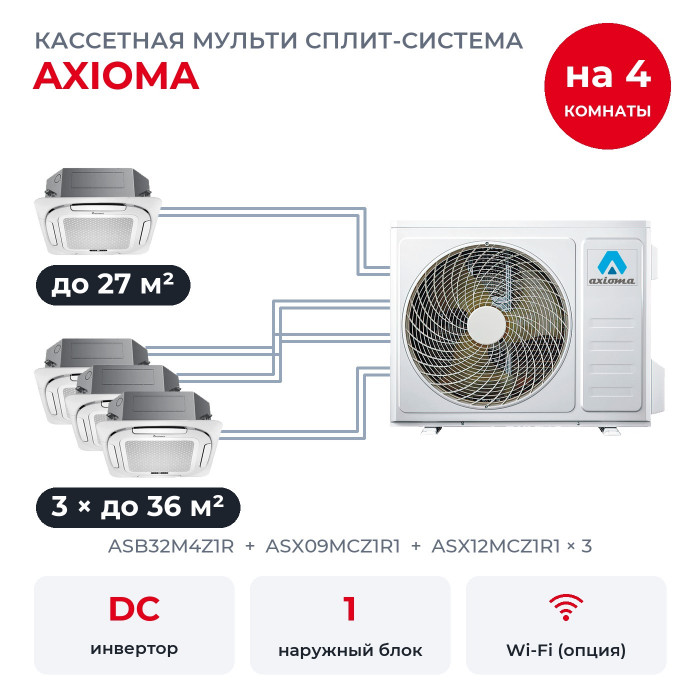

Кассетная мульти сплит-система Axioma на 4 комнаты ASB32M4Z1R/ASX09MCZ1R1/ASX12MCZ1R1x3

Комплект подойдёт для четырёх комнат: офис до 27 м², гостиная до 36 м², кафе до 36 м² и класс до 36 м². Для помещений подобраны кассетные блоки с панелями A-Q4B2 ASX09MCZ1R1/A-Q4B2, ASX12MCZ1R1/A-Q4B2 × 3, а наружный ASB32M4Z1R один на всех. Кассета прячется в подвесной потолок, снизу видна только декоративная панель, а конденсат откачивает встроенный насос.

Сколько холода получит каждая комната

Внутренние блоки вместе рассчитаны на 13,2 кВт холода, наружный номинально выдаёт 9,4 кВт. Для ориентира: на 10 м² комнаты с потолком до 2,7 м нужен около 1 кВт. Сочетание есть в каталогах Axioma 2025 и 2026 годов и в инструкции по монтажу 2025 года.

Блоки вместе рассчитаны на большее, чем выдаёт наружный. Если все комнаты включить на максимум одновременно, ASB32M4Z1R разделит свои 9,4 кВт между ними; когда работает часть комнат, каждой достаётся больше.

Если комнаты часто работают вместе, возьмите наружный мощнее: ASB42M5Z1R на 12,2 кВт принимает тот же набор по таблицам Axioma, и каждой комнате достанется больше мощности.

Как работает мульти-система

Мульти-систему отличает общий уличный блок: вместо нескольких корпусов на стене один. От него к каждой комнате тянется своя трасса. Температуру и скорость вентилятора задают в каждой комнате отдельно. Режим у всей системы общий: охлаждать одну комнату и одновременно греть другую нельзя. Если в комнатах включить разные режимы, блок покажет на дисплее код PA, «конфликт режимов».

Кассетный блок встраивают в подвесной потолок: корпус 570×570 мм высотой 245 мм уходит за потолок, снизу видна только декоративная панель A-Q4B2. Конденсат откачивает встроенный насос.

Размеры и подключение

• ASX09MCZ1R1: 2,64 кВт холода, помещение до 27 м², корпус 570×570 мм высотой 245 мм, в наборе декоративная панель A-Q4B2, шум от 27 до 42 дБ(А).
• ASX12MCZ1R1 × 3: 3,52 кВт холода, помещение до 36 м², корпус 570×570 мм высотой 245 мм, в наборе декоративная панель A-Q4B2, шум от 27 до 42 дБ(А).

У наружного блока выходы по жидкости 4 × 6,35 мм, по газу 4 × 9,52 мм. Трубы всех внутренних тех же диаметров, 6,35 и 9,52 мм, поэтому их подключают напрямую, без переходников.

Что умеют блоки ASX-MC-R1

• Инвертор. Компрессор в наружном блоке меняет обороты плавно, без рывков включения и выключения, поэтому температура держится ровнее.
• Turbo разгоняет вентилятор до максимума, когда помещение нужно быстро охладить или прогреть.
• Регулировка скорости вентилятора с пульта, в том числе автоматическая.
• Жалюзи кассеты качаются и разносят воздух по помещению, нужное положение можно зафиксировать.
• Ночной режим мягко сдвигает температуру по часам: на охлаждении вверх, на обогреве вниз, вентилятор при этом работает на низкой скорости.
• Встроенный дренажный насос поднимает конденсат, поэтому дренажную трубу можно вести выше блока.
• Энергосбережение ECO работает и на холод, и на тепло, экономит электричество.
• Тёплый старт. На обогреве блок 2-5 минут прогревается и только потом подаёт воздух, холодом не дует.
• Обнаружение утечки хладагента есть в списке защит серии.
• Встроенный фильтр предварительной очистки собирает пыль из забираемого воздуха.
• Работа при скачках напряжения заявлена производителем для всей системы.

Ещё есть таймер включения и выключения до 24 часов, самодиагностика с выводом кода ошибки, антикоррозийная защита и автоматический перезапуск после отключения света. В коробке с каждым внутренним идёт инфракрасный пульт ARC-20T с подсветкой кнопок, проводной пульт AWC-M20 можно докупить. Блоки подготовлены к Wi-Fi-контроллеру Daichi для управления со смартфона, контроллер покупают отдельно.

Чего у комплекта нет

• Независимого выбора режима. Охлаждение или обогрев выбирается сразу для всей системы.
• Притока с улицы. Проветривать нужно окном или вентиляцией: кондиционер работает с воздухом помещения.
• Увлажнения. Подачи воды в кондиционере нет, сухой зимний воздух он не увлажнит.
• Wi-Fi-контроллера в коробке. Его покупают отдельно, если нужно управление со смартфона.
• Подвесного потолка и монтажных материалов. Трубы, кабель, дренаж и крепёж считают по месту.
• Резерва. Если наружный блок остановится, без кондиционера останутся все четыре комнаты.

Наружный ASB32M4Z1R

У ASB32M4Z1R сезонная энергоэффективность класса A++ на охлаждении (SEER 6,1) и A+ на обогреве (SCOP 4,0). К нему подключают до четырёх внутренних блоков, но не меньше двух.

• Электричество. Наружный блок подключают к одной фазе 220-240 В через автомат 25 А кабелем 3×2,5 мм²; к комнатам идут межблочные кабели, отдельные розетки внутренним не нужны.
• Защита. Блок сам оттаивает теплообменник, перезапускается после отключения света, переносит перепады напряжения и защищён от коррозии.
• Погода. Охлаждает в жару до плюс 53 °C на улице, греет до минус 20 °C. Зимой иней с теплообменника оттаивает автоматически за 2-10 минут, на это время вентиляторы останавливаются.
• Хладагент R32: заводская заправка 2,2 кг, на длинных трассах систему дозаправляют при монтаже.
• Трассы. Трасса до каждого внутреннего блока может быть до 25 м, всего по системе до 80 м. Наружный может стоять выше или ниже внутренних на 15 м.

Вопросы

Нужен ли подвесной потолок? Да, кассетный блок встраивают в подвесной потолок, по инструкции не ниже 2,5 м от пола.

Можно ли потом добавить пятую комнату? Нет, у ASB32M4Z1R четыре выхода, и все заняты.

Что входит в комплект? Наружный блок, четыре кассетных блока с декоративными панелями A-Q4B2 и четыре инфракрасных пульта ARC-20T. Трубы, кабель и крепёж подбирают при монтаже.
