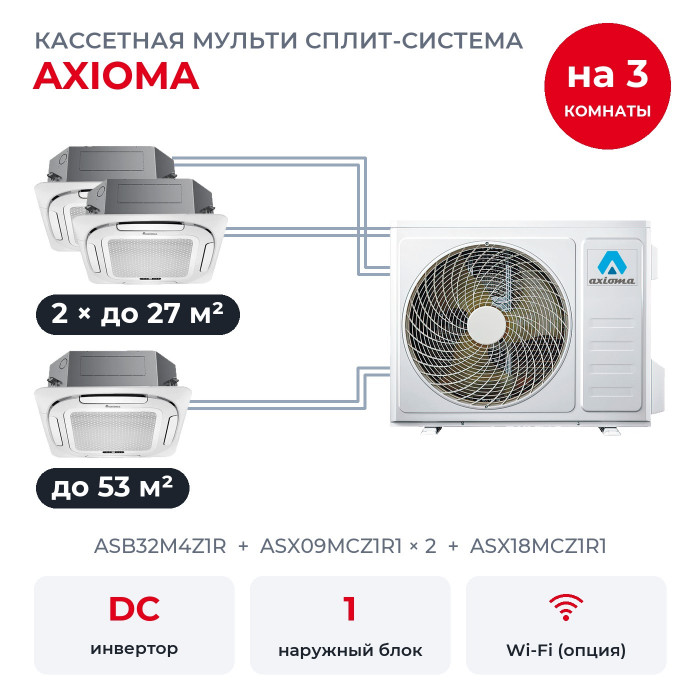

Кассетная мульти сплит-система Axioma на 3 комнаты ASB32M4Z1R/ASX09MCZ1R1x2/ASX18MCZ1R1

Эта мульти сплит-система Axioma подойдёт офису, магазину или дому с подвесными потолками, где кондиционер нужен в трёх помещениях: приёмная до 27 м², шоурум до 27 м² и большой торговый зал до 53 м². В комплект входят кассетные блоки с панелями A-Q4B2 ASX09MCZ1R1/A-Q4B2 × 2, ASX18MCZ1R1/A-Q4B2 и наружный ASB32M4Z1R. Кассета прячется в подвесной потолок, снизу видна только декоративная панель, а конденсат откачивает встроенный насос.

Как делится мощность

Для жилой комнаты с потолком до 2,7 м берут около 1 кВт холода на 10 м². Блоки этого комплекта вместе рассчитаны на 10,56 кВт, а ASB32M4Z1R номинально выдаёт 9,4 кВт. Axioma указывает это сочетание в каталогах 2025 и 2026 годов и в инструкции по монтажу.

Блоки вместе рассчитаны на большее, чем выдаёт наружный. Если все комнаты включить на максимум одновременно, ASB32M4Z1R разделит свои 9,4 кВт между ними; когда работает часть комнат, каждой достаётся больше.

Тот же набор блоков по таблицам Axioma принимает и ASB42M5Z1R на 12,2 кВт: его номинал покрывает сумму всех блоков, делить мощность не придётся.

Наружный рассчитан на четыре комнаты, здесь подключены три, ещё одну можно добавить позже по таблице комбинаций производителя.

Как устроена система

У такого кондиционера один наружный блок обслуживает несколько комнат. В каждой комнате свой блок и свой пульт, температуру можно держать разную. Режим у всей системы общий: охлаждать одну комнату и одновременно греть другую нельзя. Если в комнатах включить разные режимы, блок покажет на дисплее код PA, «конфликт режимов».

Кассету монтируют в подвесной потолок, корпус высотой 245 мм прячется над ним, а в комнате остаётся декоративная панель A-Q4B2. Встроенный насос сам откачивает конденсат.

Что в комплекте

• ASX09MCZ1R1 × 2: 2,64 кВт холода, помещение до 27 м², корпус 570×570 мм высотой 245 мм, в наборе декоративная панель A-Q4B2, шум от 27 до 42 дБ(А).
• ASX18MCZ1R1: 5,28 кВт холода, помещение до 53 м², корпус 570×570 мм высотой 245 мм, в наборе декоративная панель A-Q4B2, шум от 28 до 46 дБ(А).

У наружного блока выходы по жидкости 4 × 6,35 мм, по газу 4 × 9,52 мм. Трубы всех внутренних тех же диаметров, 6,35 и 9,52 мм, поэтому их подключают напрямую, без переходников.

Функции ASX-MC-R1

• Инвертор. Компрессор в наружном блоке меняет обороты плавно, без рывков включения и выключения, поэтому температура держится ровнее.
• Качание жалюзи разводит поток по помещению, выбранный угол сохраняется.
• Ночной режим. На охлаждении кондиционер постепенно поднимает заданную температуру, на обогреве опускает, а вентилятор переходит на низкую скорость.
• Режим Turbo на время выводит вентилятор на максимум, чтобы быстрее выйти на заданную температуру.
• Дренажный насос встроен в кассету и откачивает конденсат сам.
• Регулировка скорости вентилятора с пульта, в том числе автоматическая.
• ECO. Режим энергосбережения снижает потребление на охлаждении и обогреве.
• Подготовка к тёплому старту: зимой вентилятор включается после прогрева теплообменника, через 2-5 минут.
• Контроль утечки хладагента входит в набор защит, которые Axioma указывает для серии.
• Встроенный фильтр предварительной очистки собирает пыль из забираемого воздуха.
• Работа при скачках напряжения заявлена производителем для всей системы.

Ещё есть таймер включения и выключения до 24 часов, авторестарт после перебоя с электричеством, антикоррозийная защита и самодиагностика с выводом кода ошибки. В коробке с каждым внутренним идёт инфракрасный пульт ARC-20T с подсветкой кнопок, проводной пульт AWC-M20 можно докупить. Управлять со смартфона можно после установки Wi-Fi-контроллера Daichi, его докупают отдельно.

Чего у комплекта нет

• Разных режимов в комнатах одновременно. Охлаждать одну комнату и греть другую в одно время нельзя.
• Свежего воздуха. Кондиционер охлаждает и греет воздух внутри помещения, уличный не подаёт.
• Увлажнения. Подачи воды в кондиционере нет, сухой зимний воздух он не увлажнит.
• Wi-Fi-контроллера в коробке. Его покупают отдельно, если нужно управление со смартфона.
• Монтажных материалов. Медные трубы, межблочный кабель и крепёж подбирают под конкретное помещение.
• Второго наружного. При поломке общего блока не работают все комнаты сразу.

Наружный блок ASB32M4Z1R и монтаж

У ASB32M4Z1R сезонная энергоэффективность класса A++ на охлаждении (SEER 6,1) и A+ на обогреве (SCOP 4,0). К нему подключают до четырёх внутренних блоков, но не меньше двух.

• Фреон. С завода в контуре 2,2 кг R32, при длинных трассах монтажник дозаправляет систему по инструкции.
• Надёжность. У блока есть интеллектуальная оттайка, авторестарт после перебоя с электричеством, устойчивость к скачкам напряжения и антикоррозийная защита.
• Погода. Охлаждает в жару до плюс 53 °C на улице, греет до минус 20 °C. Зимой иней с теплообменника оттаивает автоматически за 2-10 минут, на это время вентиляторы останавливаются.
• Электричество. Наружный блок подключают к одной фазе 220-240 В через автомат 25 А кабелем 3×2,5 мм²; к комнатам идут межблочные кабели, отдельные розетки внутренним не нужны.
• Длина трасс. До каждой комнаты трассу тянут не длиннее 25 м, а всего по системе до 80 м; по высоте наружный и внутренние могут расходиться до 15 м.

Вопросы

Можно ли греть одну комнату и охлаждать другую? Нет, режим у системы общий. При разных режимах блок покажет код PA, «конфликт режимов».

Можно ли потом добавить комнату? Да, у ASB32M4Z1R есть свободный выход. Какой блок к нему подойдёт, смотрят по таблице комбинаций Axioma.

Что входит в комплект? Наружный блок, три кассетных блока с декоративными панелями A-Q4B2 и три инфракрасных пульта ARC-20T. Трубы, кабель и крепёж подбирают при монтаже.
