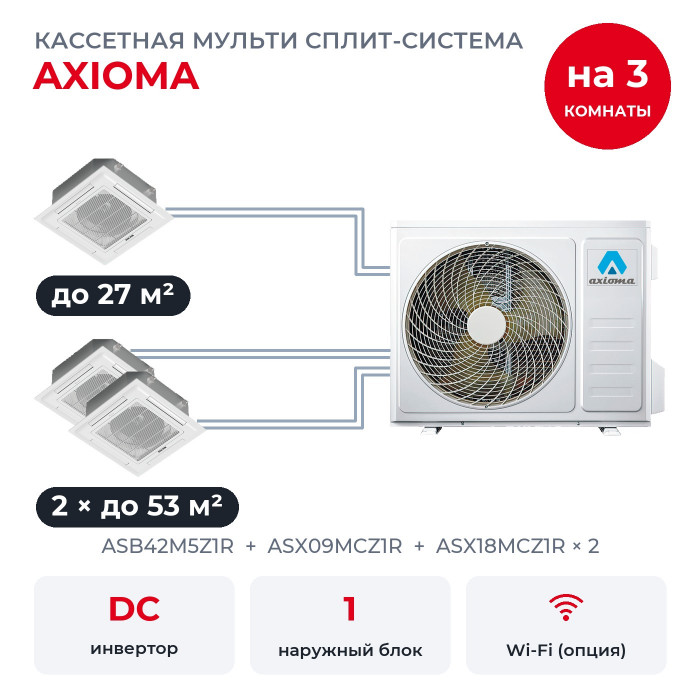

Кассетная мульти сплит-система Axioma на 3 комнаты ASB42M5Z1R/ASX09MCZ1R/ASX18MCZ1Rx2

Комплект подойдёт для трёх комнат: приёмная до 27 м², кафе до 53 м² и open space до 53 м². Для помещений подобраны кассетные блоки с панелями A-Q4B ASX09MCZ1R/A-Q4B, ASX18MCZ1R/A-Q4B × 2, а наружный ASB42M5Z1R один на всех. Кассета прячется в подвесной потолок, снизу видна только декоративная панель A-Q4B, а конденсат откачивает встроенный насос. Это поколение 2023-2024 годов.

Как устроена система

Мульти-систему отличает общий уличный блок: вместо нескольких корпусов на стене один. От него к каждой комнате тянется своя трасса. Температуру и скорость вентилятора задают в каждой комнате отдельно. Режим у всей системы общий: охлаждать одну комнату и одновременно греть другую нельзя. Если в комнатах включить разные режимы, блок покажет на дисплее код PA, «конфликт режимов».

Кассетный блок встраивают в подвесной потолок: корпус 574×574 мм высотой 250 мм уходит за потолок, снизу видна только декоративная панель A-Q4B. Конденсат откачивает встроенный насос.

Мощность по комнатам

Ориентир простой: около 1 кВт холода на 10 м² при потолке до 2,7 м. Внутренние блоки вместе рассчитаны на 13,18 кВт, наружный номинально даёт 12,2 кВт. Сочетание есть в каталоге Axioma 2024 года и в технических данных и инструкции 2023 года.

Блоки вместе рассчитаны на большее, чем выдаёт наружный. Если все комнаты включить на максимум одновременно, ASB42M5Z1R разделит свои 12,2 кВт между ними; когда работает часть комнат, каждой достаётся больше.

У ASB42M5Z1R пять выходов, в этом комплекте заняты три: два свободных выхода остаются на будущие комнаты.

Что в комплекте

• ASX09MCZ1R: 2,64 кВт холода, помещение до 27 м², корпус 574×574 мм высотой 250 мм, в наборе декоративная панель A-Q4B, шум от 46 до 52 дБ(А).
• ASX18MCZ1R × 2: 5,27 кВт холода, помещение до 53 м², корпус 574×574 мм высотой 250 мм, в наборе декоративная панель A-Q4B, шум от 49 до 56 дБ(А).

У наружного блока выходы по жидкости 5 × 6,35 мм, по газу 5 × 9,52 мм. У ASX18MCZ1R газовая труба 12,7 мм: каталоги Axioma 2023-2024 годов требуют её для кассетных и канальных блоков 18-го типоразмера, поэтому на подключении к выходу 9,52 мм нужен переход, его подбирают при монтаже. Остальные трубы подключают напрямую.

Возможности блоков ASX-MC-R

• Инверторный компрессор подстраивает мощность под комнаты без резких пусков и остановок.
• Дренажный насос встроен в кассету и откачивает конденсат сам.
• Качание жалюзи разводит поток по помещению, выбранный угол сохраняется.
• Регулировка скорости вентилятора с пульта, в том числе автоматическая.
• Turbo разгоняет вентилятор до максимума, когда помещение нужно быстро охладить или прогреть.
• Ночной режим. На охлаждении кондиционер постепенно поднимает заданную температуру, на обогреве опускает, а вентилятор переходит на низкую скорость.
• Энергосбережение ECO работает и на холод, и на тепло, экономит электричество.
• Тёплый старт. На обогреве блок 2-5 минут прогревается и только потом подаёт воздух, холодом не дует.
• Обнаружение утечки хладагента есть в списке защит серии.
• Фильтр предварительной очистки на входе воздуха задерживает пыль.
• Работа при скачках напряжения заявлена производителем для всей системы.

Кроме того, есть самодиагностика с выводом кода ошибки, авторестарт после перебоя с электричеством, таймер включения и выключения до 24 часов и антикоррозийная защита. В коробке с каждым внутренним идёт инфракрасный пульт ARC-20T с подсветкой кнопок, проводной пульт AWC-M20 можно докупить. Блоки подготовлены к Wi-Fi-контроллеру Daichi для управления со смартфона, контроллер покупают отдельно.

Чего здесь нет

• Независимого выбора режима. Охлаждение или обогрев выбирается сразу для всей системы.
• Притока с улицы. Проветривать нужно окном или вентиляцией: кондиционер работает с воздухом помещения.
• Увлажнения. Подачи воды в кондиционере нет, сухой зимний воздух он не увлажнит.
• Wi-Fi-контроллера в коробке. Его покупают отдельно, если нужно управление со смартфона.
• Монтажных материалов. Медные трубы, межблочный кабель и крепёж подбирают под конкретное помещение.
• Резерва. Если наружный блок остановится, без кондиционера останутся все три комнаты.

Наружный ASB42M5Z1R

У ASB42M5Z1R сезонная энергоэффективность класса A++ на охлаждении (SEER 6,1) и A+ на обогреве (SCOP 4,0). К нему подключают до пяти внутренних блоков, но не меньше двух.

• Надёжность. У блока есть интеллектуальная оттайка, авторестарт после перебоя с электричеством, устойчивость к скачкам напряжения и антикоррозийная защита.
• Длина трасс. До каждой комнаты трассу тянут не длиннее 15 м, а всего по системе до 45 м; по высоте наружный и внутренние могут расходиться до 10 м.
• Температура на улице. Кондиционер даёт холод в жару до плюс 53 °C и тепло до минус 20 °C. Оттайка от инея включается сама и длится 2-10 минут, вентиляторы в это время стоят.
• Хладагент R32: заводская заправка 3,0 кг, на длинных трассах систему дозаправляют при монтаже.
• Питание. Однофазное, 220-240 В, подводят к наружному блоку: автомат 32 А, силовой кабель 3×2,5 мм². Внутренние питаются от наружного по межблочному кабелю.

Вопросы

Можно ли потом добавить комнату? Да, у ASB42M5Z1R есть свободные выходы. Какой блок к ним подойдёт, смотрят по таблице комбинаций Axioma.

Можно ли греть одну комнату и охлаждать другую? Нет, режим у системы общий. При разных режимах блок покажет код PA, «конфликт режимов».

Что входит в комплект? Наружный блок, три кассетных блока с декоративными панелями A-Q4B и три инфракрасных пульта ARC-20T. Трубы, кабель и крепёж подбирают при монтаже.
