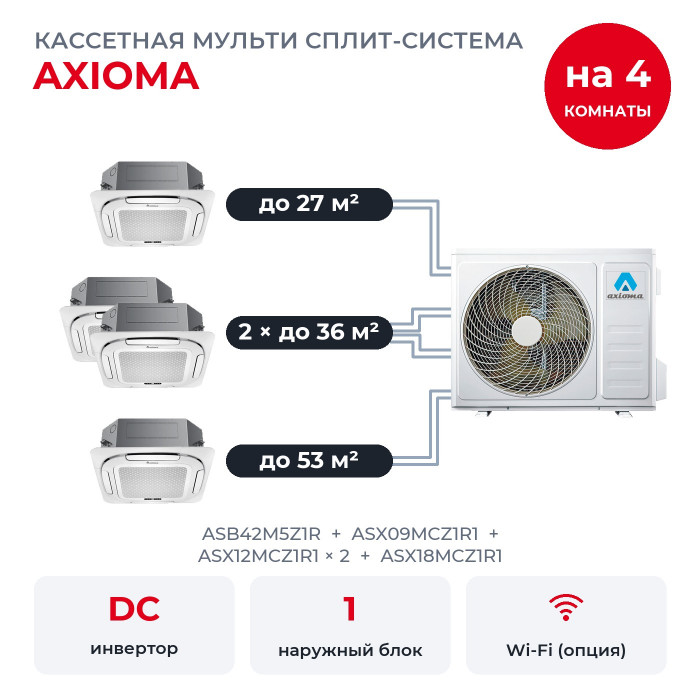

Кассетная мульти сплит-система Axioma на 4 комнаты ASB42M5Z1R/ASX09MCZ1R1/ASX12MCZ1R1x2/ASX18MCZ1R1

Комплект подойдёт для четырёх комнат: переговорная до 27 м², офис до 36 м², торговый зал до 36 м² и спортзал до 53 м². Для помещений подобраны кассетные блоки с панелями A-Q4B2 ASX09MCZ1R1/A-Q4B2, ASX12MCZ1R1/A-Q4B2 × 2, ASX18MCZ1R1/A-Q4B2, а наружный ASB42M5Z1R один на всех. Кассета прячется в подвесной потолок, снизу видна только декоративная панель, а конденсат откачивает встроенный насос.

Один наружный блок на четыре комнаты

На фасаде висит один наружный блок, в каждой из четырёх комнат свой внутренний. Их соединяют медные трубы и кабель, к каждой комнате идёт отдельная трасса. Включать и настраивать комнаты можно по отдельности, у каждой свой пульт и своя температура. Режим у всей системы общий: охлаждать одну комнату и одновременно греть другую нельзя. Если в комнатах включить разные режимы, блок покажет на дисплее код PA, «конфликт режимов».

Кассетный блок встраивают в подвесной потолок: корпус 570×570 мм высотой 245 мм уходит за потолок, снизу видна только декоративная панель A-Q4B2. Конденсат откачивает встроенный насос.

Хватит ли мощности на четыре комнаты

Внутренние блоки вместе рассчитаны на 14,96 кВт холода, наружный номинально выдаёт 12,2 кВт. Для ориентира: на 10 м² комнаты с потолком до 2,7 м нужен около 1 кВт. Сочетание есть в каталогах Axioma 2025 и 2026 годов и в инструкции по монтажу 2025 года.

Блоки вместе рассчитаны на большее, чем выдаёт наружный. Если все комнаты включить на максимум одновременно, ASB42M5Z1R разделит свои 12,2 кВт между ними; когда работает часть комнат, каждой достаётся больше.

Наружный рассчитан на пять комнат, здесь подключены четыре, ещё одну можно добавить позже по таблице комбинаций производителя.

Внутренние блоки

• ASX09MCZ1R1: 2,64 кВт холода, помещение до 27 м², корпус 570×570 мм высотой 245 мм, в наборе декоративная панель A-Q4B2, шум от 27 до 42 дБ(А).
• ASX12MCZ1R1 × 2: 3,52 кВт холода, помещение до 36 м², корпус 570×570 мм высотой 245 мм, в наборе декоративная панель A-Q4B2, шум от 27 до 42 дБ(А).
• ASX18MCZ1R1: 5,28 кВт холода, помещение до 53 м², корпус 570×570 мм высотой 245 мм, в наборе декоративная панель A-Q4B2, шум от 28 до 46 дБ(А).

У наружного блока выходы по жидкости 5 × 6,35 мм, по газу 5 × 9,52 мм. Трубы всех внутренних тех же диаметров, 6,35 и 9,52 мм, поэтому их подключают напрямую, без переходников.

Функции ASX-MC-R1

• Инвертор. Компрессор в наружном блоке меняет обороты плавно, без рывков включения и выключения, поэтому температура держится ровнее.
• Скорость вентилятора выбирают с пульта, есть и автоматический режим.
• Встроенный дренажный насос поднимает конденсат, поэтому дренажную трубу можно вести выше блока.
• Качание жалюзи разводит поток по помещению, выбранный угол сохраняется.
• Ночной режим. На охлаждении кондиционер постепенно поднимает заданную температуру, на обогреве опускает, а вентилятор переходит на низкую скорость.
• Режим Turbo на время выводит вентилятор на максимум, чтобы быстрее выйти на заданную температуру.
• Энергосбережение ECO работает и на холод, и на тепло, экономит электричество.
• Подготовка к тёплому старту: зимой вентилятор включается после прогрева теплообменника, через 2-5 минут.
• Контроль утечки хладагента входит в набор защит, которые Axioma указывает для серии.
• Встроенный фильтр предварительной очистки собирает пыль из забираемого воздуха.
• Работа при скачках напряжения заявлена производителем для всей системы.

Ещё есть антикоррозийная защита, таймер включения и выключения до 24 часов, самодиагностика с кодами ошибок на дисплее и авторестарт после перебоя с электричеством. В коробке с каждым внутренним идёт инфракрасный пульт ARC-20T с подсветкой кнопок, проводной пульт AWC-M20 можно докупить. Управлять со смартфона можно после установки Wi-Fi-контроллера Daichi, его докупают отдельно.

Чего здесь нет

• Независимого выбора режима. Охлаждение или обогрев выбирается сразу для всей системы.
• Притока с улицы. Проветривать нужно окном или вентиляцией: кондиционер работает с воздухом помещения.
• Увлажнения. Подачи воды в кондиционере нет, сухой зимний воздух он не увлажнит.
• Модуля Wi-Fi. Контроллер для смартфона докупается.
• Монтажных материалов. Медные трубы, межблочный кабель и крепёж подбирают под конкретное помещение.
• Второго наружного. При поломке общего блока не работают все комнаты сразу.

Наружный блок ASB42M5Z1R и монтаж

ASB42M5Z1R по сезонной эффективности относится к классу A++ на охлаждении (SEER 6,1) и A+ на обогреве (SCOP 4,0). Внутренних к нему подключают не меньше двух и не больше пяти.

• Фреон. С завода в контуре 3,0 кг R32, при длинных трассах монтажник дозаправляет систему по инструкции.
• Питание. Однофазное, 220-240 В, подводят к наружному блоку: автомат 32 А, силовой кабель 3×2,5 мм². Внутренние питаются от наружного по межблочному кабелю.
• Погода. Охлаждает в жару до плюс 53 °C на улице, греет до минус 20 °C. Зимой иней с теплообменника оттаивает автоматически за 2-10 минут, на это время вентиляторы останавливаются.
• Защита. Блок сам оттаивает теплообменник, перезапускается после отключения света, переносит перепады напряжения и защищён от коррозии.
• Трассы. Трасса до каждого внутреннего блока может быть до 25 м, всего по системе до 90 м. Наружный может стоять выше или ниже внутренних на 15 м.

Вопросы

Можно ли потом добавить комнату? Да, у ASB42M5Z1R есть свободный выход. Какой блок к нему подойдёт, смотрят по таблице комбинаций Axioma.

Нужен ли подвесной потолок? Да, кассетный блок встраивают в подвесной потолок, по инструкции не ниже 2,5 м от пола.

Что входит в комплект? Наружный блок, четыре кассетных блока с декоративными панелями A-Q4B2 и четыре инфракрасных пульта ARC-20T. Трубы, кабель и крепёж подбирают при монтаже.
