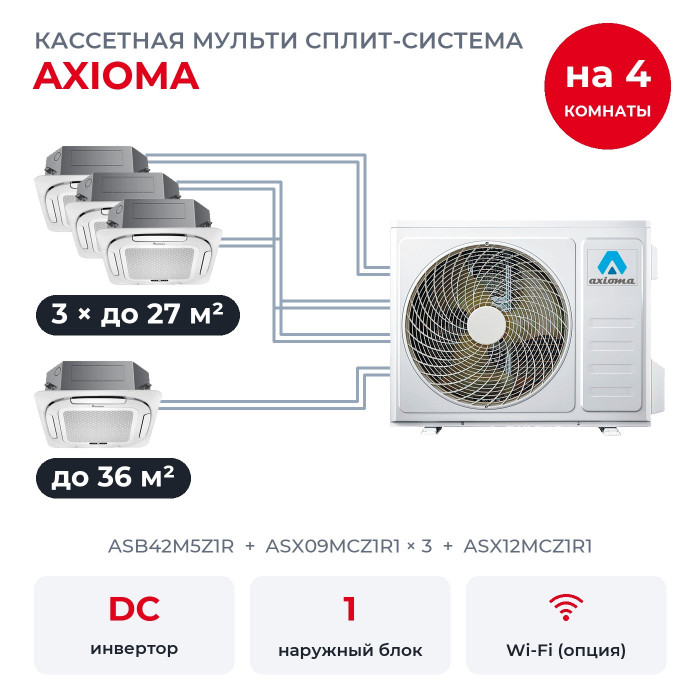

Кассетная мульти сплит-система Axioma на 4 комнаты ASB42M5Z1R/ASX09MCZ1R1x3/ASX12MCZ1R1

Эта мульти сплит-система Axioma подойдёт офису, магазину или дому с подвесными потолками, где кондиционер нужен в четырёх помещениях: кабинет до 27 м², офис до 27 м², приёмная до 27 м² и гостиная до 36 м². В комплект входят кассетные блоки с панелями A-Q4B2 ASX09MCZ1R1/A-Q4B2 × 3, ASX12MCZ1R1/A-Q4B2 и наружный ASB42M5Z1R. Кассетные блоки встраивают в подвесной потолок, в комнате остаётся декоративная панель A-Q4B2.

Один наружный блок на четыре комнаты

На фасаде висит один наружный блок, в каждой из четырёх комнат свой внутренний. Их соединяют медные трубы и кабель, к каждой комнате идёт отдельная трасса. Включать и настраивать комнаты можно по отдельности, у каждой свой пульт и своя температура. Режим у всей системы общий: охлаждать одну комнату и одновременно греть другую нельзя. Если в комнатах включить разные режимы, блок покажет на дисплее код PA, «конфликт режимов».

Кассету монтируют в подвесной потолок, корпус высотой 245 мм прячется над ним, а в комнате остаётся декоративная панель A-Q4B2. Встроенный насос сам откачивает конденсат.

Как делится мощность

Внутренние блоки вместе рассчитаны на 11,44 кВт холода, наружный номинально выдаёт 12,2 кВт. Для ориентира: на 10 м² комнаты с потолком до 2,7 м нужен около 1 кВт. Сочетание есть в каталогах Axioma 2025 и 2026 годов и в инструкции по монтажу 2025 года.

Все четыре блока вместе укладываются в номинал наружного: делить мощность не придётся, даже если включить все сразу на полную.

У ASB42M5Z1R пять выходов, в этом комплекте заняты четыре: один свободный выход остаётся на будущую комнату.

Функции ASX-MC-R1

• Инверторный компрессор подстраивает мощность под комнаты без резких пусков и остановок.
• Качание жалюзи разводит поток по помещению, выбранный угол сохраняется.
• Turbo разгоняет вентилятор до максимума, когда помещение нужно быстро охладить или прогреть.
• Ночной режим мягко сдвигает температуру по часам: на охлаждении вверх, на обогреве вниз, вентилятор при этом работает на низкой скорости.
• Регулировка скорости вентилятора с пульта, в том числе автоматическая.
• Дренажный насос встроен в кассету и откачивает конденсат сам.
• ECO. Режим энергосбережения снижает потребление на охлаждении и обогреве.
• Тёплый старт. На обогреве блок 2-5 минут прогревается и только потом подаёт воздух, холодом не дует.
• Контроль утечки хладагента входит в набор защит, которые Axioma указывает для серии.
• Встроенный фильтр предварительной очистки собирает пыль из забираемого воздуха.
• Устойчивость к перепадам напряжения: кондиционер продолжает работать, когда напряжение в сети скачет.

Ещё есть таймер включения и выключения до 24 часов, самодиагностика с кодами ошибок на дисплее, автоматический перезапуск после отключения света и антикоррозийная защита. В коробке с каждым внутренним идёт инфракрасный пульт ARC-20T с подсветкой кнопок, проводной пульт AWC-M20 можно докупить. Управлять со смартфона можно после установки Wi-Fi-контроллера Daichi, его докупают отдельно.

Размеры и подключение

• ASX09MCZ1R1 × 3: 2,64 кВт холода, помещение до 27 м², корпус 570×570 мм высотой 245 мм, в наборе декоративная панель A-Q4B2, шум от 27 до 42 дБ(А).
• ASX12MCZ1R1: 3,52 кВт холода, помещение до 36 м², корпус 570×570 мм высотой 245 мм, в наборе декоративная панель A-Q4B2, шум от 27 до 42 дБ(А).

На наружном блоке стоят выходы по жидкости 5 × 6,35 мм, по газу 5 × 9,52 мм, у внутренних трубы тех же диаметров, так что переходники не понадобятся.

Наружный блок ASB42M5Z1R и монтаж

У ASB42M5Z1R сезонная энергоэффективность класса A++ на охлаждении (SEER 6,1) и A+ на обогреве (SCOP 4,0). К нему подключают до пяти внутренних блоков, но не меньше двух.

• Трассы. Трасса до каждого внутреннего блока может быть до 25 м, всего по системе до 90 м. Наружный может стоять выше или ниже внутренних на 15 м.
• Защита. Блок сам оттаивает теплообменник, перезапускается после отключения света, переносит перепады напряжения и защищён от коррозии.
• Погода. Охлаждает в жару до плюс 53 °C на улице, греет до минус 20 °C. Зимой иней с теплообменника оттаивает автоматически за 2-10 минут, на это время вентиляторы останавливаются.
• Хладагент R32: заводская заправка 3,0 кг, на длинных трассах систему дозаправляют при монтаже.
• Питание. Однофазное, 220-240 В, подводят к наружному блоку: автомат 32 А, силовой кабель 3×2,5 мм². Внутренние питаются от наружного по межблочному кабелю.

Чего у комплекта нет

• Разных режимов в комнатах одновременно. Охлаждать одну комнату и греть другую в одно время нельзя.
• Притока с улицы. Проветривать нужно окном или вентиляцией: кондиционер работает с воздухом помещения.
• Увлажнения. Подачи воды в кондиционере нет, сухой зимний воздух он не увлажнит.
• Модуля Wi-Fi. Контроллер для смартфона докупается.
• Монтажных материалов. Медные трубы, межблочный кабель и крепёж подбирают под конкретное помещение.
• Резерва. Если наружный блок остановится, без кондиционера останутся все четыре комнаты.

Вопросы

Можно ли греть одну комнату и охлаждать другую? Нет, режим у системы общий. При разных режимах блок покажет код PA, «конфликт режимов».

Нужен ли подвесной потолок? Да, кассетный блок встраивают в подвесной потолок, по инструкции не ниже 2,5 м от пола.

Что входит в комплект? Наружный блок, четыре кассетных блока с декоративными панелями A-Q4B2 и четыре инфракрасных пульта ARC-20T. Трубы, кабель и крепёж подбирают при монтаже.
