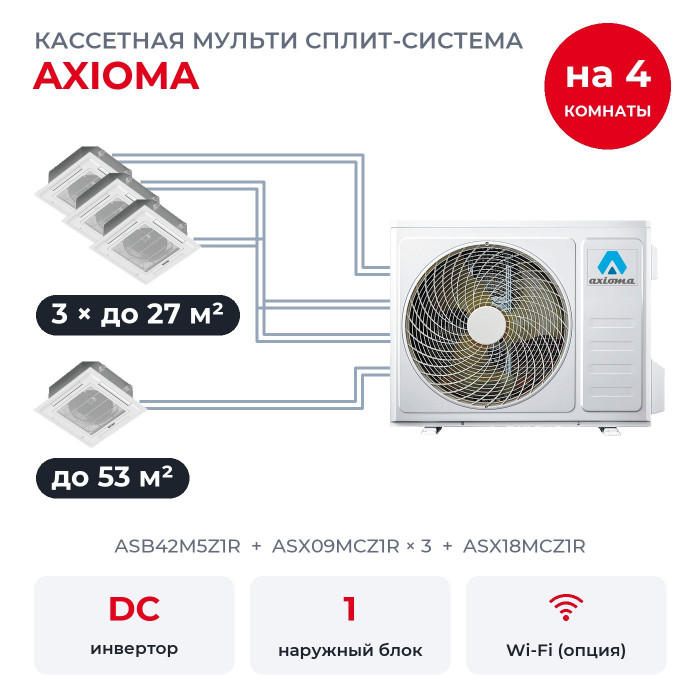

Кассетная мульти сплит-система Axioma на 4 комнаты ASB42M5Z1R/ASX09MCZ1Rx3/ASX18MCZ1R

Комплект подойдёт для четырёх комнат: приёмная до 27 м², кабинет до 27 м², офис до 27 м² и кафе до 53 м². Для помещений подобраны кассетные блоки с панелями A-Q4B ASX09MCZ1R/A-Q4B × 3, ASX18MCZ1R/A-Q4B, а наружный ASB42M5Z1R один на всех. Кассета прячется в подвесной потолок, снизу видна только декоративная панель A-Q4B, а конденсат откачивает встроенный насос. Это поколение 2023-2024 годов.

Как устроена система

Мульти-систему отличает общий уличный блок: вместо нескольких корпусов на стене один. От него к каждой комнате тянется своя трасса. Температуру и скорость вентилятора задают в каждой комнате отдельно. Режим у всей системы общий: охлаждать одну комнату и одновременно греть другую нельзя. Если в комнатах включить разные режимы, блок покажет на дисплее код PA, «конфликт режимов».

Кассету монтируют в подвесной потолок, корпус высотой 250 мм прячется над ним, а в комнате остаётся декоративная панель A-Q4B. Встроенный насос сам откачивает конденсат.

Сколько холода получит каждая комната

Внутренние блоки вместе рассчитаны на 13,19 кВт холода, наружный номинально выдаёт 12,2 кВт. Для ориентира: на 10 м² комнаты с потолком до 2,7 м нужен около 1 кВт. Сочетание есть в каталоге Axioma 2024 года и в технических данных и инструкции 2023 года.

Блоки вместе рассчитаны на большее, чем выдаёт наружный. Если все комнаты включить на максимум одновременно, ASB42M5Z1R разделит свои 12,2 кВт между ними; когда работает часть комнат, каждой достаётся больше.

У ASB42M5Z1R пять выходов, в этом комплекте заняты четыре: один свободный выход остаётся на будущую комнату.

Размеры и подключение

• ASX09MCZ1R × 3: 2,64 кВт холода, помещение до 27 м², корпус 574×574 мм высотой 250 мм, в наборе декоративная панель A-Q4B, шум от 46 до 52 дБ(А).
• ASX18MCZ1R: 5,27 кВт холода, помещение до 53 м², корпус 574×574 мм высотой 250 мм, в наборе декоративная панель A-Q4B, шум от 49 до 56 дБ(А).

На наружном блоке стоят выходы по жидкости 5 × 6,35 мм, по газу 5 × 9,52 мм. Для ASX18MCZ1R каталоги Axioma 2023-2024 годов указывают газовую трубу 12,7 мм, так что к выходу 9,52 мм её ведут через переход, который подбирает монтажник; трубы остальных блоков подходят напрямую.

Что умеют блоки ASX-MC-R

• Инвертор. Компрессор в наружном блоке меняет обороты плавно, без рывков включения и выключения, поэтому температура держится ровнее.
• Регулировка скорости вентилятора с пульта, в том числе автоматическая.
• Ночной режим мягко сдвигает температуру по часам: на охлаждении вверх, на обогреве вниз, вентилятор при этом работает на низкой скорости.
• Turbo разгоняет вентилятор до максимума, когда помещение нужно быстро охладить или прогреть.
• Дренажный насос встроен в кассету и откачивает конденсат сам.
• Жалюзи кассеты качаются и разносят воздух по помещению, нужное положение можно зафиксировать.
• Энергосбережение ECO работает и на холод, и на тепло, экономит электричество.
• Тёплый старт. На обогреве блок 2-5 минут прогревается и только потом подаёт воздух, холодом не дует.
• Контроль утечки хладагента входит в набор защит, которые Axioma указывает для серии.
• Фильтр предварительной очистки на входе воздуха задерживает пыль.
• Устойчивость к перепадам напряжения: кондиционер продолжает работать, когда напряжение в сети скачет.

Есть и полезные мелочи: таймер на включение и выключение до суток вперёд, самодиагностика с кодами ошибок на дисплее, защита от коррозии и авторестарт после перебоя с электричеством. В коробке с каждым внутренним идёт инфракрасный пульт ARC-20T с подсветкой кнопок, проводной пульт AWC-M20 можно докупить. Управлять со смартфона можно после установки Wi-Fi-контроллера Daichi, его докупают отдельно.

Чего здесь нет

• Независимого выбора режима. Охлаждение или обогрев выбирается сразу для всей системы.
• Притока с улицы. Проветривать нужно окном или вентиляцией: кондиционер работает с воздухом помещения.
• Увлажнения. Подачи воды в кондиционере нет, сухой зимний воздух он не увлажнит.
• Wi-Fi-контроллера в коробке. Его покупают отдельно, если нужно управление со смартфона.
• Подвесного потолка и монтажных материалов. Трубы, кабель, дренаж и крепёж считают по месту.
• Второго наружного. При поломке общего блока не работают все комнаты сразу.

Наружный блок ASB42M5Z1R и монтаж

ASB42M5Z1R по сезонной эффективности относится к классу A++ на охлаждении (SEER 6,1) и A+ на обогреве (SCOP 4,0). Внутренних к нему подключают не меньше двух и не больше пяти.

• Питание. Однофазное, 220-240 В, подводят к наружному блоку: автомат 32 А, силовой кабель 3×2,5 мм². Внутренние питаются от наружного по межблочному кабелю.
• Трассы. Трасса до каждого внутреннего блока может быть до 15 м, всего по системе до 60 м. Наружный может стоять выше или ниже внутренних на 10 м.
• Погода. Охлаждает в жару до плюс 53 °C на улице, греет до минус 20 °C. Зимой иней с теплообменника оттаивает автоматически за 2-10 минут, на это время вентиляторы останавливаются.
• Защита. Блок сам оттаивает теплообменник, перезапускается после отключения света, переносит перепады напряжения и защищён от коррозии.
• Фреон. С завода в контуре 3,0 кг R32, при длинных трассах монтажник дозаправляет систему по инструкции.

Вопросы

Можно ли потом добавить комнату? Да, у ASB42M5Z1R есть свободный выход. Какой блок к нему подойдёт, смотрят по таблице комбинаций Axioma.

Нужен ли подвесной потолок? Да, кассетный блок встраивают в подвесной потолок, по инструкции не ниже 2,5 м от пола.

Что входит в комплект? Наружный блок, четыре кассетных блока с декоративными панелями A-Q4B и четыре инфракрасных пульта ARC-20T. Трубы, кабель и крепёж подбирают при монтаже.
