Кассетная мульти сплит-система Midea на 2 комнаты M2OH-14HFN8-Q1/MCA3I-07NXD0/MCA3I-09NXD0

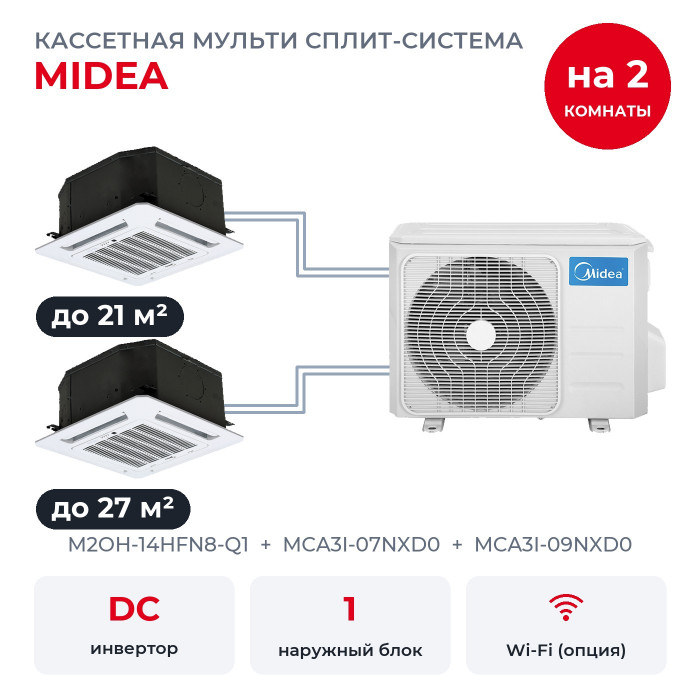

Две комнаты, один наружный блок M2OH-14HFN8-Q1 на фасаде. Здесь кабинет до 21 м² и переговорная до 27 м², и для каждой свой внутренний блок: MCA3I-07NXD0, MCA3I-09NXD0. Кассетный блок прячется в подвесной потолок, снизу видна только панель 647×647 мм.

Как устроена система

У такого кондиционера один наружный блок обслуживает несколько комнат. В каждой комнате свой блок и свой пульт, температуру можно держать разную. Общий только режим: все комнаты либо охлаждаются, либо греются. Если наружный блок остановится, без кондиционера останутся обе.

Кассетный блок встраивают в подвесной потолок, а снизу видна только декоративная панель 647×647 мм.

Как делится мощность

Внутренние блоки вместе рассчитаны на 4,69 кВт холода, наружный номинально выдаёт 4,1 кВт. Для ориентира: на 10 м² комнаты с потолком до 2,7 м нужен около 1 кВт. Сочетание есть в документах Midea 2024-2025 годов.

Если включена одна комната, её блок работает в полную силу. При одновременной работе обоих блоков на максимуме мощность делится пропорционально: примерно 1,8 кВт на MCA3I-07NXD0 и 2,3 кВт на MCA3I-09NXD0.

Если обе комнаты жаркие и работают весь день, возьмите наружный мощнее: M2OE-18HFN8-Q1 на 5,3 кВт принимает тот же набор по таблицам Midea, и обе получат полную мощность.

Размеры и подключение

• MCA3I-07NXD0: 2,05 кВт холода, помещение до 21 м², панель T-MBQ4-03E размером 647×647 мм.
• MCA3I-09NXD0: 2,64 кВт холода, помещение до 27 м², панель T-MBQ4-03E размером 647×647 мм.

На наружном выходы по жидкости 2 × 1/4 дюйма, по газу 2 × 3/8; у внутренних трубы 1/4 и 3/8 дюйма, так что подключение идёт без переходников.

Что умеют блоки MCA3I

• Full DC Inverter: компрессор работает без рывков и подстраивает мощность под комнату.
• Широкоугольные жалюзи разводят поток шире, чем обычные заслонки.
• Фильтр предварительной очистки собирает пыль из забираемого воздуха.
• Дренажный насос встроен и откачивает конденсат сам.

К каждому блоку в коробке идёт инфракрасный пульт RG10F(B)/BGEF. Управлять со смартфона можно после установки Wi-Fi-контроллера CTRL-AC-LF-CN-3, его покупают отдельно.

Чего в комплекте нет

• Раздельных режимов. Если одна комната охлаждается, обогрев в другой не включить.
• Притока с улицы. Проветривать нужно окном или вентиляцией: кондиционер работает с воздухом помещения.
• Увлажнителя. Кондиционер может осушать воздух, но не увлажнять его.
• Модуля Wi-Fi. Контроллер для смартфона докупается.
• Монтажных материалов. Медные трубы, межблочный кабель и крепёж подбирают под конкретное помещение.
• Резерва. Если наружный блок остановится, без кондиционера останутся обе комнаты.

Наружный блок M2OH-14HFN8-Q1 и монтаж

M2OH-14HFN8-Q1 относится к классу A по охлаждению и обогреву, по сезонной эффективности охлаждения (SEER 6,8) к классу A++.

• Габариты. Ширина 805 мм без учёта вентилей, высота 554 мм, вес 31,6 кг; уровень шума на улице 56 дБ(А).
• Трассы. До самого дальнего внутреннего блока до 25 м, всего до 40 м. Наружный может стоять на 15 м выше или ниже внутренних, а сами внутренние на разных этажах с разницей до 10 м.
• Погода. Охлаждает при уличной температуре от минус 15 до плюс 50 °C и греет, пока на улице не холоднее минус 15 °C. Иней зимой блок оттаивает сам, это занимает 4-10 минут, и на это время обогрев замирает.
• Хладагент R32: заводских 1,1 кг хватает на 15 м трасс, сверх этого дозаправка 12 г на метр жидкостной трубы 1/4 дюйма.
• Питание. Однофазное, 220-240 В, кабель питания 3×2,5 мм², к каждому внутреннему межблочный кабель 4×1,5 мм².
• Надёжность. Покрытие PrimeGuard на теплообменнике, антикоррозийная защита корпуса, нержавеющий крепёж, герметичный короб платы управления, авторестарт и самодиагностика.

Вопросы

Хватит ли мощности, если включить обе комнаты? Одна комната получит полную мощность своего блока. Когда обе работают на максимуме одновременно, каждая получит меньше номинала, например MCA3I-07NXD0 около 1,8 кВт вместо 2,05.

Можно ли потом добавить третью комнату? Нет, у M2OH-14HFN8-Q1 два выхода, и все заняты. Для трёх комнат нужен трёхпортовый наружный блок, например M3OG-21HFN8-Q1.

Что входит в комплект? Наружный блок, два кассетных блока с панелями и два инфракрасных пульта. Трубы, кабель и крепёж подбирают при монтаже.
