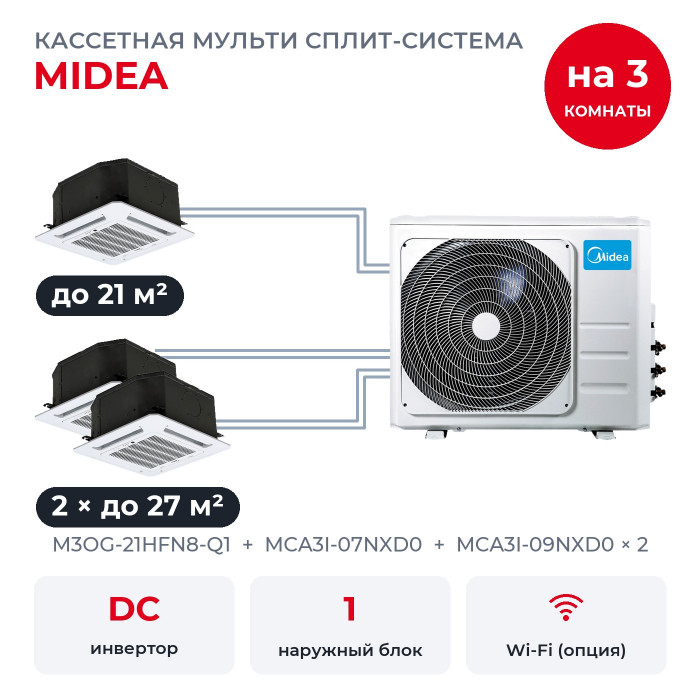

Кассетная мульти сплит-система Midea на 3 комнаты M3OG-21HFN8-Q1/MCA3I-07NXD0/MCA3I-09NXD0x2

Три комнаты, один наружный блок M3OG-21HFN8-Q1 на фасаде. Здесь небольшой магазин до 21 м², кабинет до 27 м² и офис до 27 м², и для каждой свой внутренний блок: MCA3I-07NXD0, MCA3I-09NXD0 × 2. Кассетный блок прячется в подвесной потолок, снизу видна только панель 647×647 мм.

Хватит ли мощности на три комнаты

Для жилой комнаты с потолком до 2,7 м берут около 1 кВт холода на 10 м². Три блока этого комплекта вместе рассчитаны на 7,33 кВт, а M3OG-21HFN8-Q1 номинально выдаёт 6,2 кВт. Сочетание есть в документах Midea 2024-2025 годов.

Когда включены не все комнаты, мощности хватает каждой: любые две из трёх получают полную мощность своих блоков. При одновременной работе трёх блоков на максимуме наружный распределит мощность пропорционально: примерно 1,7 кВт на MCA3I-07NXD0 и 2,2 кВт на каждый MCA3I-09NXD0.

Такой набор рассчитан на обычный ритм, когда все три комнаты не работают на пределе одновременно.

Как работает мульти-система

На фасаде висит один наружный блок, в каждой из трёх комнат свой внутренний. Их соединяют медные трубы и кабель, к каждой комнате идёт отдельная трасса. Включать и настраивать комнаты можно по отдельности, у каждой свой пульт и своя температура. Режим общий: если одна комната охлаждается, остальные тоже охлаждаются или выключены.

Кассетный блок встраивают в подвесной потолок, а снизу видна только декоративная панель 647×647 мм.

Внутренние блоки

• MCA3I-07NXD0: 2,05 кВт холода, помещение до 21 м², панель T-MBQ4-03E размером 647×647 мм.
• MCA3I-09NXD0 × 2: 2,64 кВт холода, помещение до 27 м², панель T-MBQ4-03E размером 647×647 мм.

Выходы наружного: по жидкости 3 × 1/4 дюйма, по газу 3 × 3/8. Трубы у всех внутренних 1/4 и 3/8 дюйма, переходники не нужны.

Функции MCA3I

• Full DC Inverter: компрессор работает без рывков и подстраивает мощность под комнату.
• Широкие жалюзи позволяют направить воздух под большим углом.
• Фильтр предварительной очистки задерживает пыль на входе воздуха.
• Дренажный насос встроен и откачивает конденсат сам.

К каждому блоку в коробке идёт инфракрасный пульт RG10F(B)/BGEF. Управлять со смартфона можно после установки Wi-Fi-контроллера CTRL-AC-LF-CN-3, его покупают отдельно.

Чего в комплекте нет

• Независимого выбора режима. Охлаждение или обогрев выбирается сразу для всей системы.
• Притока с улицы. Проветривать нужно окном или вентиляцией: кондиционер работает с воздухом помещения.
• Увлажнения. Подачи воды в кондиционере нет, сухой зимний воздух он не увлажнит.
• Wi-Fi-контроллера в коробке. Его покупают отдельно, если нужно управление со смартфона.
• Монтажных материалов. Медные трубы, межблочный кабель и крепёж подбирают под конкретное помещение.
• Резерва. Если наружный блок остановится, без кондиционера останутся все три комнаты.

Что важно знать про M3OG-21HFN8-Q1

У M3OG-21HFN8-Q1 класс A по охлаждению и обогреву, а по сезонной оценке охлаждения (SEER 6,5) он попадает в класс A++.

• Электричество. 220-240 В, одна фаза; питающий кабель 3×2,5 мм², к каждой комнате межблочный 4×1,5 мм².
• Фреон. С завода в контуре 1,5 кг R32, этого хватает на 22,5 м трасс, дальше монтажник добавляет по 12 г на метр.
• Погода. Охлаждает при уличной температуре от минус 15 до плюс 50 °C и греет, пока на улице не холоднее минус 15 °C. Иней зимой блок оттаивает сам, это занимает 4-10 минут, и на это время обогрев замирает.
• Трассы. До самого дальнего внутреннего блока до 30 м, всего до 60 м. Наружный может стоять на 15 м выше или ниже внутренних, а сами внутренние на разных этажах с разницей до 10 м.
• Защита. Теплообменник с антикоррозийным покрытием PrimeGuard, корпус с защитой от коррозии, метизы из нержавеющей стали, плата в герметичном коробе. Блок сам перезапускается после отключения света и показывает код ошибки.
• Габариты. Ширина 890 мм без учёта вентилей, высота 673 мм, вес 43,3 кг; уровень шума на улице 58 дБ(А).

Вопросы

Нужен ли подвесной потолок? Да, кассетный блок встраивают в подвесной потолок, корпус уходит за него.

А если позже понадобится кондиционер в ещё одной комнате? К M3OG-21HFN8-Q1 его не подключить: все выходы заняты. Под большее число комнат есть M5OA2-42FRN8G1 на пять выходов.

Что входит в комплект? Наружный блок, три кассетных блока с панелями и три инфракрасных пульта. Трубы, кабель и крепёж подбирают при монтаже.
