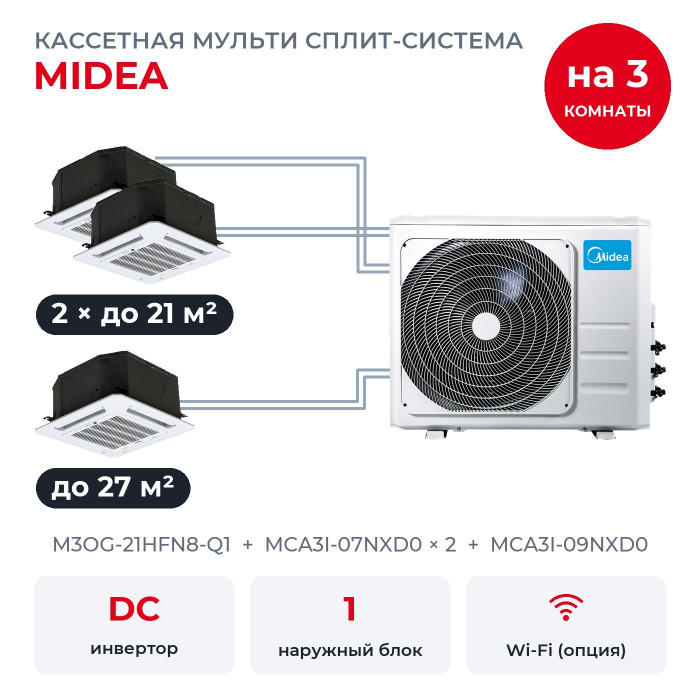

Кассетная мульти сплит-система Midea на 3 комнаты M3OG-21HFN8-Q1/MCA3I-07NXD0x2/MCA3I-09NXD0

Три комнаты, один наружный блок M3OG-21HFN8-Q1 на фасаде. Здесь кабинет до 21 м², переговорная до 21 м² и офис до 27 м², и для каждой свой внутренний блок: MCA3I-07NXD0 × 2, MCA3I-09NXD0. Кассетный блок прячется в подвесной потолок, снизу видна только панель 647×647 мм.

Как делится мощность

Внутренние блоки вместе рассчитаны на 6,74 кВт холода, наружный номинально выдаёт 6,2 кВт. Для ориентира: на 10 м² комнаты с потолком до 2,7 м нужен около 1 кВт. Сочетание есть в документах Midea 2024-2025 годов.

Когда включены не все комнаты, мощности хватает каждой: любые две из трёх получают полную мощность своих блоков. При одновременной работе трёх блоков на максимуме наружный распределит мощность пропорционально: примерно 1,9 кВт на каждый MCA3I-07NXD0 и 2,4 кВт на MCA3I-09NXD0.

Такой набор рассчитан на обычный ритм, когда все три комнаты не работают на пределе одновременно.

Что такое мульти сплит-система

Внутренних блоков три, наружный один, и каждый внутренний соединён с ним своей медной трассой. У комнат свои пульты и своя температура. Если в одной комнате включить обогрев, а в другой охлаждение, приоритет получит обогрев, а второй блок покажет на дисплее «--» и будет ждать.

Кассетный блок встраивают в подвесной потолок, а снизу видна только декоративная панель 647×647 мм.

Размеры и подключение

• MCA3I-07NXD0 × 2: 2,05 кВт холода, помещение до 21 м², панель T-MBQ4-03E размером 647×647 мм.
• MCA3I-09NXD0: 2,64 кВт холода, помещение до 27 м², панель T-MBQ4-03E размером 647×647 мм.

На наружном выходы по жидкости 3 × 1/4 дюйма, по газу 3 × 3/8; у внутренних трубы 1/4 и 3/8 дюйма, так что подключение идёт без переходников.

Возможности блоков MCA3I

• Инвертор Full DC. Компрессор плавно меняет обороты, а не включается и выключается рывками, поэтому температура держится ровнее.
• Широкие жалюзи позволяют направить воздух под большим углом.
• Дренажный насос встроен и откачивает конденсат сам.
• Фильтр предварительной очистки собирает пыль из забираемого воздуха.

К каждому блоку в коробке идёт инфракрасный пульт RG10F(B)/BGEF. Управлять со смартфона можно после установки Wi-Fi-контроллера CTRL-AC-LF-CN-3, его покупают отдельно.

Чего здесь нет

• Раздельных режимов. Если одна комната охлаждается, обогрев в другой не включить.
• Притока с улицы. Проветривать нужно окном или вентиляцией: кондиционер работает с воздухом помещения.
• Увлажнения. Подачи воды в кондиционере нет, сухой зимний воздух он не увлажнит.
• Wi-Fi-контроллера в коробке. Его покупают отдельно, если нужно управление со смартфона.
• Подвесного потолка и монтажных материалов. Трубы, кабель, дренаж и крепёж считают по месту.
• Второго наружного. При поломке общего блока не работают все комнаты сразу.

Наружный M3OG-21HFN8-Q1

У M3OG-21HFN8-Q1 класс A по охлаждению и обогреву, а по сезонной оценке охлаждения (SEER 6,5) он попадает в класс A++.

• Хладагент R32: заводских 1,5 кг хватает на 22,5 м трасс, сверх этого дозаправка 12 г на метр жидкостной трубы 1/4 дюйма.
• Габариты. Ширина 890 мм без учёта вентилей, высота 673 мм, вес 43,3 кг; уровень шума на улице 58 дБ(А).
• Температура на улице. Холод от минус 15 до плюс 50 °C, тепло до минус 15 °C. Зимой включается автоматическая оттайка от инея на 4-10 минут, вентиляторы в это время стоят.
• Электричество. 220-240 В, одна фаза; питающий кабель 3×2,5 мм², к каждой комнате межблочный 4×1,5 мм².
• Длина трасс. До дальнего блока до 30 м, суммарно до 60 м; по высоте до 15 м от наружного и до 10 м между комнатами.
• Защита. Теплообменник с антикоррозийным покрытием PrimeGuard, корпус с защитой от коррозии, метизы из нержавеющей стали, плата в герметичном коробе. Блок сам перезапускается после отключения света и показывает код ошибки.

Вопросы

Нужен ли подвесной потолок? Да, кассетный блок встраивают в подвесной потолок, корпус уходит за него.

А если позже понадобится кондиционер в ещё одной комнате? К M3OG-21HFN8-Q1 его не подключить: все выходы заняты. Под большее число комнат есть M5OA2-42FRN8G1 на пять выходов.

Что входит в комплект? Наружный блок, три кассетных блока с панелями и три инфракрасных пульта. Трубы, кабель и крепёж подбирают при монтаже.
