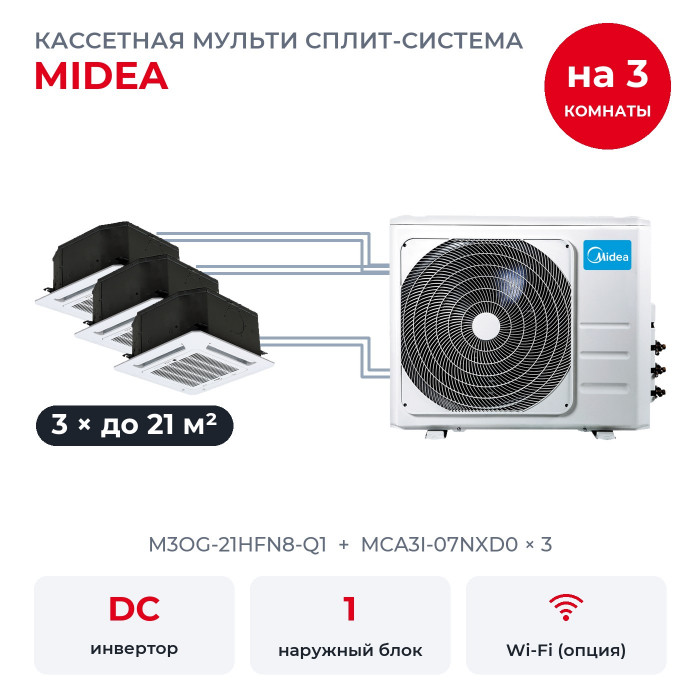

Кассетная мульти сплит-система Midea на 3 комнаты M3OG-21HFN8-Q1/MCA3I-07NXD0x3

Три комнаты, один наружный блок M3OG-21HFN8-Q1 на фасаде. Здесь кабинет до 21 м², небольшой магазин до 21 м² и переговорная до 21 м², и для каждой свой внутренний блок: MCA3I-07NXD0 × 3. Кассетный блок прячется в подвесной потолок, снизу видна только панель 647×647 мм.

Сколько холода получит каждая комната

Ориентир простой: около 1 кВт холода на 10 м² при потолке до 2,7 м. Внутренние блоки вместе рассчитаны на 6,15 кВт, наружный номинально даёт 6,2 кВт. Сочетание есть в документах Midea 2024-2025 годов.

Все три помещения могут работать на полную одновременно, и ни одному не придётся уступать мощность.

Один наружный блок на три комнаты

На фасаде висит один наружный блок, в каждой из трёх комнат свой внутренний. Их соединяют медные трубы и кабель, к каждой комнате идёт отдельная трасса. Включать и настраивать комнаты можно по отдельности, у каждой свой пульт и своя температура. Режим общий: если одна комната охлаждается, остальные тоже охлаждаются или выключены.

Кассетный блок встраивают в подвесной потолок, а снизу видна только декоративная панель 647×647 мм.

Внутренние блоки

MCA3I-07NXD0 × 3: 2,05 кВт холода, помещение до 21 м², панель T-MBQ4-03E размером 647×647 мм. В комплекте одинаковые блоки.

На наружном выходы по жидкости 3 × 1/4 дюйма, по газу 3 × 3/8; у внутренних трубы 1/4 и 3/8 дюйма, так что подключение идёт без переходников.

Что умеют блоки MCA3I

• Инвертор Full DC. Компрессор плавно меняет обороты, а не включается и выключается рывками, поэтому температура держится ровнее.
• Фильтр предварительной очистки задерживает пыль на входе воздуха.
• Встроенный дренажный насос откачивает конденсат.
• Широкоугольные жалюзи разводят поток шире, чем обычные заслонки.

К каждому блоку в коробке идёт инфракрасный пульт RG10F(B)/BGEF. Управлять со смартфона можно после установки Wi-Fi-контроллера CTRL-AC-LF-CN-3, его покупают отдельно.

Чего в комплекте нет

• Независимого выбора режима. Охлаждение или обогрев выбирается сразу для всей системы.
• Свежего воздуха. Кондиционер охлаждает и греет воздух внутри помещения, уличный не подаёт.
• Увлажнителя. Кондиционер может осушать воздух, но не увлажнять его.
• Модуля Wi-Fi. Контроллер для смартфона докупается.
• Монтажных материалов. Медные трубы, межблочный кабель и крепёж подбирают под конкретное помещение.
• Второго наружного. При поломке общего блока не работают все комнаты сразу.

Наружный блок M3OG-21HFN8-Q1 и монтаж

У M3OG-21HFN8-Q1 класс A по охлаждению и обогреву, а по сезонной оценке охлаждения (SEER 6,5) он попадает в класс A++.

• Защита. Теплообменник с антикоррозийным покрытием PrimeGuard, корпус с защитой от коррозии, метизы из нержавеющей стали, плата в герметичном коробе. Блок сам перезапускается после отключения света и показывает код ошибки.
• Питание. Однофазное, 220-240 В, кабель питания 3×2,5 мм², к каждому внутреннему межблочный кабель 4×1,5 мм².
• Погода. Охлаждает при уличной температуре от минус 15 до плюс 50 °C и греет, пока на улице не холоднее минус 15 °C. Иней зимой блок оттаивает сам, это занимает 4-10 минут, и на это время обогрев замирает.
• Место на стене. Корпус 890 мм шириной без вентилей и 673 мм высотой, весит 43,3 кг, шум снаружи 58 дБ(А).
• Фреон. С завода в контуре 1,5 кг R32, этого хватает на 22,5 м трасс, дальше монтажник добавляет по 12 г на метр.
• Длина трасс. До дальнего блока до 30 м, суммарно до 60 м; по высоте до 15 м от наружного и до 10 м между комнатами.

Вопросы

А если позже понадобится кондиционер в ещё одной комнате? К M3OG-21HFN8-Q1 его не подключить: все выходы заняты. Под большее число комнат есть M5OA2-42FRN8G1 на пять выходов.

Хватит ли мощности на три комнаты сразу? Да, мощности наружного хватает, чтобы все три блока работали на максимуме одновременно.

Что входит в комплект? Наружный блок, три кассетных блока с панелями и три инфракрасных пульта. Трубы, кабель и крепёж подбирают при монтаже.
