Кассетная мульти сплит-система Midea на 5 комнат M5OE-42HFN8-Q1/MCA3I-07NXD0x2/MCA3I-09NXD0x3

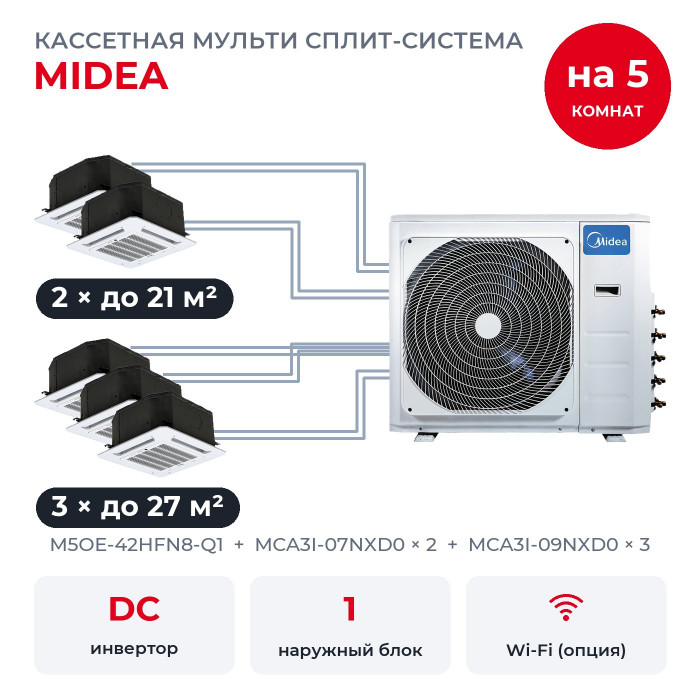

Комплект на пять комнат: приёмная до 21 м², небольшой магазин до 21 м², офис до 27 м², шоурум до 27 м² и кабинет до 27 м². Внутренние кассетные блоки с панелями T-MBQ4-03E: MCA3I-07NXD0 × 2, MCA3I-09NXD0 × 3, наружный M5OE-42HFN8-Q1 один на всех. Кассетный блок прячется в подвесной потолок, снизу видна только панель 647×647 мм.

Что такое мульти сплит-система

Мульти-систему отличает общий уличный блок: вместо нескольких корпусов на стене один. От него к каждой комнате тянется своя трасса. Температуру и скорость вентилятора задают в каждой комнате отдельно, а режим у всей системы один: охлаждение или обогрев.

Кассетный блок встраивают в подвесной потолок, а снизу видна только декоративная панель 647×647 мм.

Как делится мощность

Внутренние блоки вместе рассчитаны на 12,02 кВт холода, наружный номинально выдаёт 12,3 кВт. Для ориентира: на 10 м² комнаты с потолком до 2,7 м нужен около 1 кВт. Сочетание есть в документах Midea 2024-2025 годов.

Запаса хватает, чтобы все пять блоков работали на максимуме одновременно, без деления мощности.

Возможности блоков MCA3I

• Инвертор Full DC. Компрессор плавно меняет обороты, а не включается и выключается рывками, поэтому температура держится ровнее.
• Фильтр предварительной очистки собирает пыль из забираемого воздуха.
• Дренажный насос встроен и откачивает конденсат сам.
• Широкоугольные жалюзи разводят поток шире, чем обычные заслонки.

К каждому блоку в коробке идёт инфракрасный пульт RG10F(B)/BGEF. Управлять со смартфона можно после установки Wi-Fi-контроллера CTRL-AC-LF-CN-3, его покупают отдельно.

Размеры и подключение

• MCA3I-07NXD0 × 2: 2,05 кВт холода, помещение до 21 м², панель T-MBQ4-03E размером 647×647 мм.
• MCA3I-09NXD0 × 3: 2,64 кВт холода, помещение до 27 м², панель T-MBQ4-03E размером 647×647 мм.

Выходы наружного: по жидкости 5 × 1/4 дюйма, по газу 4 × 3/8 и 1 × 1/2. У MCA3I-07NXD0 трубы 1/4 и 3/8 дюйма, поэтому этот блок подключают через переходники. По инструкции Midea переходник упакован с внутренним или наружным блоком, в зависимости от модели.

Наружный блок M5OE-42HFN8-Q1 и монтаж

У M5OE-42HFN8-Q1 класс A по охлаждению и обогреву: на 1 кВт электричества 3,24 кВт холода и 3,73 кВт тепла.

• Электричество. 220-240 В, одна фаза; питающий кабель 3×4 мм², к каждой комнате межблочный 4×1,5 мм².
• Длина трасс. До дальнего блока до 35 м, суммарно до 80 м; по высоте до 15 м от наружного и до 10 м между комнатами.
• Погода. Охлаждает при уличной температуре от минус 15 до плюс 50 °C и греет, пока на улице не холоднее минус 15 °C. Иней зимой блок оттаивает сам, это занимает 4-10 минут, и на это время обогрев замирает.
• Надёжность. Покрытие PrimeGuard на теплообменнике, антикоррозийная защита корпуса, нержавеющий крепёж, герметичный короб платы управления, авторестарт и самодиагностика.
• Место на стене. Корпус 946 мм шириной без вентилей и 810 мм высотой, весит 74,1 кг, шум снаружи 61,5 дБ(А).
• Хладагент R32: заводских 2,9 кг хватает на 37,5 м трасс, сверх этого дозаправка 12 г на метр жидкостной трубы 1/4 дюйма.

Чего у комплекта нет

• Раздельных режимов. Если одна комната охлаждается, обогрев в другой не включить.
• Притока с улицы. Проветривать нужно окном или вентиляцией: кондиционер работает с воздухом помещения.
• Увлажнения. Подачи воды в кондиционере нет, сухой зимний воздух он не увлажнит.
• Wi-Fi-контроллера в коробке. Его покупают отдельно, если нужно управление со смартфона.
• Монтажных материалов. Медные трубы, межблочный кабель и крепёж подбирают под конкретное помещение.
• Резерва. Если наружный блок остановится, без кондиционера останутся все пять комнат.

Вопросы

Хватит ли мощности на пять комнат сразу? Да, мощности наружного хватает, чтобы все пять блоков работали на максимуме одновременно.

А если позже понадобится кондиционер в ещё одной комнате? К M5OE-42HFN8-Q1 его не подключить: все выходы заняты.

Что входит в комплект? Наружный блок, пять кассетных блоков с панелями и пять инфракрасных пультов. Трубы, кабель и крепёж подбирают при монтаже.
