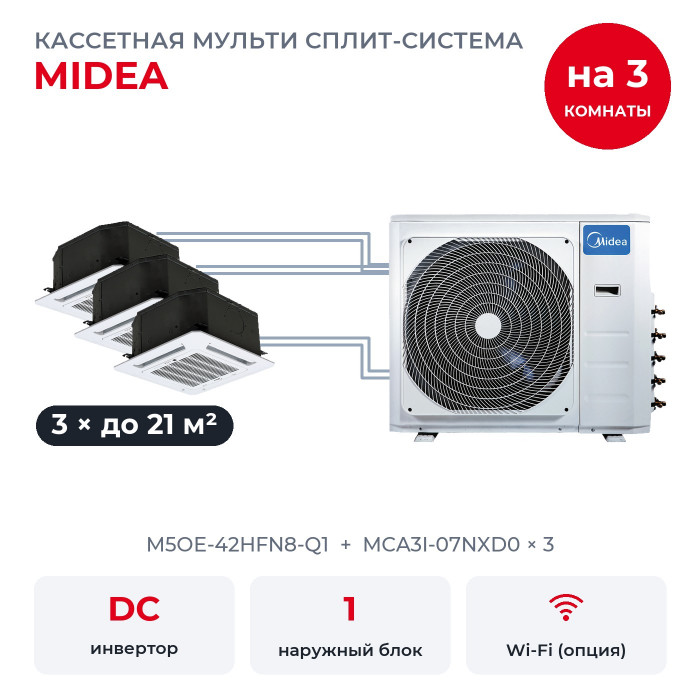

Кассетная мульти сплит-система Midea на 3 комнаты M5OE-42HFN8-Q1/MCA3I-07NXD0x3

Комплект на три комнаты: небольшой магазин до 21 м², приёмная до 21 м² и кабинет до 21 м². Внутренние кассетные блоки с панелями T-MBQ4-03E: MCA3I-07NXD0 × 3, наружный M5OE-42HFN8-Q1 один на всех. Кассетный блок прячется в подвесной потолок, снизу видна только панель 647×647 мм.

Как устроена система

У такого кондиционера один наружный блок обслуживает несколько комнат. В каждой комнате свой блок и свой пульт, температуру можно держать разную. Общий только режим: все комнаты либо охлаждаются, либо греются. Если наружный блок остановится, без кондиционера останутся все три.

Кассетный блок встраивают в подвесной потолок, а снизу видна только декоративная панель 647×647 мм.

Что умеют блоки MCA3I

• Инвертор Full DC. Компрессор плавно меняет обороты, а не включается и выключается рывками, поэтому температура держится ровнее.
• Широкие жалюзи позволяют направить воздух под большим углом.
• Фильтр предварительной очистки задерживает пыль на входе воздуха.
• Встроенный дренажный насос откачивает конденсат.

К каждому блоку в коробке идёт инфракрасный пульт RG10F(B)/BGEF. Управлять со смартфона можно после установки Wi-Fi-контроллера CTRL-AC-LF-CN-3, его покупают отдельно.

Мощность по комнатам

Для жилой комнаты с потолком до 2,7 м берут около 1 кВт холода на 10 м². Три блока этого комплекта вместе рассчитаны на 6,15 кВт, а M5OE-42HFN8-Q1 номинально выдаёт 12,3 кВт. Сочетание есть в документах Midea 2024-2025 годов.

Запаса хватает, чтобы все три блока работали на максимуме одновременно, без деления мощности.

У M5OE-42HFN8-Q1 пять выходов, в этом комплекте заняты три: два свободных выхода остаются на будущие комнаты. Если расширять систему не планируете, тот же набор блоков принимает M3OG-21HFN8-Q1 на 6,2 кВт: его мощности хватает на все три комнаты сразу, и он дешевле.

Состав по комнатам

MCA3I-07NXD0 × 3: 2,05 кВт холода, помещение до 21 м², панель T-MBQ4-03E размером 647×647 мм. В комплекте одинаковые блоки.

Выходы наружного: по жидкости 5 × 1/4 дюйма, по газу 4 × 3/8 и 1 × 1/2. Трубы у всех внутренних 1/4 и 3/8 дюйма, переходники не нужны.

Наружный M5OE-42HFN8-Q1

У M5OE-42HFN8-Q1 класс A по охлаждению и обогреву: на 1 кВт электричества 3,24 кВт холода и 3,73 кВт тепла.

• Защита. Теплообменник с антикоррозийным покрытием PrimeGuard, корпус с защитой от коррозии, метизы из нержавеющей стали, плата в герметичном коробе. Блок сам перезапускается после отключения света и показывает код ошибки.
• Питание. Однофазное, 220-240 В, кабель питания 3×4 мм², к каждому внутреннему межблочный кабель 4×1,5 мм².
• Температура на улице. Холод от минус 15 до плюс 50 °C, тепло до минус 15 °C. Зимой включается автоматическая оттайка от инея на 4-10 минут, вентиляторы в это время стоят.
• Габариты. Ширина 946 мм без учёта вентилей, высота 810 мм, вес 74,1 кг; уровень шума на улице 61,5 дБ(А).
• Фреон. С завода в контуре 2,9 кг R32, этого хватает на 37,5 м трасс, дальше монтажник добавляет по 12 г на метр.
• Трассы. До самого дальнего внутреннего блока до 35 м, всего до 80 м. Наружный может стоять на 15 м выше или ниже внутренних, а сами внутренние на разных этажах с разницей до 10 м.

Чего здесь нет

• Раздельных режимов. Если одна комната охлаждается, обогрев в другой не включить.
• Притока с улицы. Проветривать нужно окном или вентиляцией: кондиционер работает с воздухом помещения.
• Увлажнителя. Кондиционер может осушать воздух, но не увлажнять его.
• Модуля Wi-Fi. Контроллер для смартфона докупается.
• Монтажных материалов. Медные трубы, межблочный кабель и крепёж подбирают под конкретное помещение.
• Резерва. Если наружный блок остановится, без кондиционера останутся все три комнаты.

Вопросы

Нужен ли подвесной потолок? Да, кассетный блок встраивают в подвесной потолок, корпус уходит за него.

Можно ли потом добавить комнату? Да, у M5OE-42HFN8-Q1 есть свободные выходы. Какой блок к ним подойдёт, смотрят по таблице сочетаний производителя.

Что входит в комплект? Наружный блок, три кассетных блока с панелями и три инфракрасных пульта. Трубы, кабель и крепёж подбирают при монтаже.
