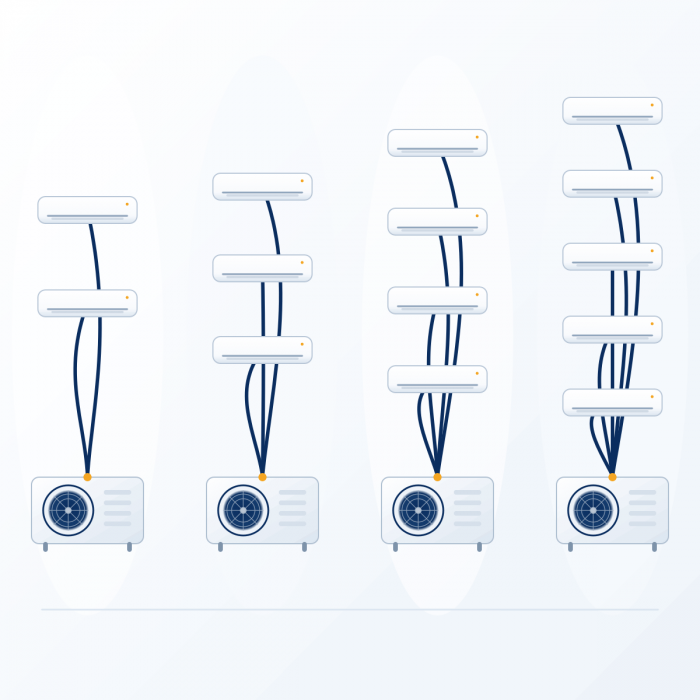

Мульти-сплит это система кондиционирования, где один наружный блок на фасаде обслуживает сразу несколько внутренних блоков в разных комнатах. Вместо трёх наружных коробок на стене остаётся одна. Разбираем по шагам, как подобрать такую систему под свою квартиру или дом, и собрали готовые комплекты на 2, 3, 4 и 5 комнат с расчётом мощности и ценами.

Содержание

Как подобрать:

• Короткий ответ
• Шаг 1. Какие комнаты подключать
• Шаг 2. Внутренний блок под площадь комнаты
• Шаг 3. Сумма мощностей и наружный блок
• Шаг 4. Если комнаты работают не одновременно
• Шаг 5. Лимиты трасс

Готовые комплекты:

• Комплект на 2 комнаты
• Комплект на 3 комнаты
• Комплект на 4 комнаты
• Комплект на 5 комнат

Что ещё важно знать:

• Сколько стоит с монтажом
• Как заказать комплект
• Как найти нужный вариант на сайте
• Какими бывают внутренние блоки
• Как это управляется
• Где ставить наружный блок и почему до ремонта
• Работает ли мульти-сплит зимой
• Какой бренд выбрать
• Частые вопросы

Прежде чем читать дальше, три слова, которые будут встречаться в тексте:

• Зона: одна комната, в которой стоит внутренний блок. Мульти-сплит на 3 комнаты это система на 3 зоны.
• Трасса: медные трубки с фреоном и кабель, которые соединяют наружный блок с каждым внутренним.
• Номинальная мощность: холодопроизводительность блока в киловаттах, то есть сколько тепла он способен убрать из комнаты в час.

Если вы ещё не решили, нужен ли вам мульти-сплит или несколько отдельных кондиционеров, сначала прочитайте статью «Мульти-сплит или несколько кондиционеров: что выгоднее».

Короткий ответ

Подбор идёт в пять шагов: решить, какие комнаты подключаем, выбрать внутренний блок под площадь каждой комнаты, сложить мощности, взять наружный блок с подходящим запасом и проверить, что трассы укладываются в лимиты. Комплекты на 2, 3, 4 и 5 комнат ниже собраны именно так, чтобы вы могли повторить расчёт для своей планировки.

Шаг 1. Решите, какие комнаты подключать

Не обязательно ставить зону на каждую комнату в квартире. Оцените каждое помещение: сторона света и солнце днём, сколько человек обычно там находится, есть ли техника, которая греет воздух. Кладовую или комнату для редких гостей можно не считать вовсе, а для кухни с плитой и духовкой зону иногда стоит добавить, даже если формально это не жилая комната. Число выбранных комнат равно числу зон, то есть определяет, какой наружный блок вам нужен: на 2, 3, 4 или 5 зон.

Шаг 2. Подберите внутренний блок под площадь комнаты

У внутренних блоков цифра в названии показывает мощность: KMGA26 это 2,6 кВт, KMGA35 это 3,5 кВт, KMGA53 это 5,3 кВт. Каждому соответствует своя площадь комнаты. У других брендов принцип тот же: у Royal Clima индексы 07, 09 и 12 означают 2,05, 2,64 и 3,52 кВт (примерно 21, 27 и 36 м²), у LESSAR индексы 09, 12 и 18 означают 2,64, 3,52 и 5,28 кВт. Таблица ниже для Kentatsu:

Цены указаны на день публикации статьи. Актуальную цену и наличие смотрите на странице товара. Шум указан для разных скоростей вентилятора: минимум у тихого режима, максимум на полной скорости. Площадь в таблице ориентировочная, для потолков около 2,7 метра. Если в комнате высокие потолки, большие окна на юг или много техники, берите блок на ступень мощнее, а как считать точнее, разобрано в статье «Как рассчитать мощность кондиционера по площади».

Шаг 3. Сложите мощности и выберите наружный блок

Сложите мощности всех выбранных внутренних блоков. Наружный блок берут так, чтобы его номинальная мощность была не ниже этой суммы, а число зон совпадало с числом комнат. Данные по наружным блокам Kentatsu, на которых собраны комплекты ниже:

Внутренние блоки подбираются не произвольно: к наружному можно подключить только те модели, которые указаны в таблице совместимости именно для него. Для Kentatsu совместимость наружных блоков K2MRB50HZRN1, K3MRB80HZRN1 и K4MRA100HZRN1 с настенными внутренними блоками серии KMGA подтверждена официальной инструкцией по монтажу мультисистем. Для пяти зон инструкция описывает модель K5MRB120HZRN1, а на сайте продаётся её обновлённая версия K5MRBA120HZRN1: перед заказом комплекта на 5 комнат попросите нас подтвердить совместимость. Комплекты Royal Clima и LESSAR в примерах ниже собраны по таблицам комбинаций из документации производителей: в них указано, какие сочетания внутренних блоков допустимы для каждого наружного.

Шаг 4. Если комнаты работают не одновременно

Обычно сумма мощностей внутренних блоков не должна превышать мощность наружного. Но на практике спальня работает ночью, гостиная вечером, кабинет днём, и все зоны на полную мощность включаются редко. Поэтому иногда выбирают наружный блок с небольшим запасом ниже прямой суммы. Пример: три комнаты, блоки 2,6 + 2,6 + 3,5 кВт дают 8,7 кВт, а наружный блок K3MRB80HZRN1 даёт 7,9 кВт, то есть примерно на 9% меньше. Предельный процент превышения производитель в открытых документах не указывает, поэтому такой вариант стоит согласовать с менеджером, а не решать самостоятельно.

Экономить в обратную сторону, то есть брать наружный блок заметно слабее реальной одновременной нагрузки, нельзя: при работе всех комнат сразу каждый внутренний блок получит меньше холода, а компрессор будет работать на износ.

Шаг 5. Проверьте, что трассы укладываются в лимиты

Чем больше зон, тем длиннее допустимые трассы, но предел есть у любой системы. Для наружных блоков Kentatsu по инструкции (у других брендов цифры свои: у Royal Clima, например, общая длина трасс 40, 60, 80 и 90 метров для 2, 3, 4 и 5 зон, до одной комнаты не больше 25 метров, перепад высот до 15 метров, а точные значения для любой модели смотрите в её карточке):

Перед покупкой измерьте, хотя бы приблизительно, расстояние от места, где встанет наружный блок, до каждой комнаты. Считайте по стенам и потолку, а не по прямой: трасса идёт вдоль них, и реальная длина всегда больше. Если хотя бы одна комната не укладывается в лимит для одной комнаты, систему придётся перепланировать.

Комплект на 2 комнаты

Пример: спальня 20 м² и гостиная 24 м². Ниже три варианта от разных производителей: в каждом сумма мощностей внутренних блоков не превышает мощность наружного или равна ей. Сумма для Kentatsu 5,2 кВт при наружном 5,3, для Royal Clima 4,69 при 4,8, для LESSAR 5,28 при 5,28.

Kentatsu

Оборудование итого: 98 070 ₽

Royal Clima

Оборудование итого: 100 870 ₽

LESSAR

Оборудование итого: 143 000 ₽

Комплект на 3 комнаты

Пример: детская 18 м², спальня 22 м², гостиная 25 м². Сумма мощностей: Kentatsu 7,8 кВт при наружном 7,9, Royal Clima 7,33 при 7,9, LESSAR 7,92 при 7,91.

Kentatsu

Оборудование итого: 137 260 ₽

Royal Clima

Оборудование итого: 138 260 ₽

LESSAR

Оборудование итого: 184 000 ₽

Комплект на 4 комнаты

Пример: кабинет 15 м², детская 18 м², спальня 22 м², гостиная 25 м². Сумма мощностей: Kentatsu 10,4 кВт при наружном 10,6, Royal Clima 9,38 при 9,4, LESSAR 10,56 при 10,55.

Kentatsu

Оборудование итого: 202 550 ₽

Royal Clima

Оборудование итого: 200 050 ₽

LESSAR

Оборудование итого: 291 300 ₽

Комплект на 5 комнат

Пример: кабинет 15 м², детская 18 м², вторая детская 20 м², спальня 22 м², гостиная 25 м².

Kentatsu

Сумма мощностей 13,0 кВт при наружном блоке на 12,31 кВт: это на 6% выше номинала. Производитель такое сочетание допускает, но при одновременной работе всех пяти комнат мощность на каждую будет чуть ниже номинальной, поэтому комплект стоит согласовать с менеджером. Общая площадь 100 м² при пределе 124 м².

Оборудование итого: 236 740 ₽

Royal Clima

Сумма мощностей 11,43 кВт при наружном блоке на 12,3 кВт, запас есть.

Оборудование итого: 249 540 ₽

LESSAR

Сумма мощностей 13,2 кВт при наружном блоке на 12,31 кВт: это на 7% выше номинала, таблица комбинаций производителя такой вариант допускает, но комплект тоже лучше согласовать с менеджером.

Оборудование итого: 316 300 ₽

Разница в цене между брендами большая: комплект на 5 комнат стоит от 236 740 до 316 300 ₽ при похожей суммарной мощности. Дешевле не значит хуже: в примерах сравниваются разные линейки с разным набором функций, шумом и сроком гарантии, это надо уточнять по карточке конкретной модели. Цена в таблицах только за оборудование, монтаж считается отдельно.

Если в комнате больше 26 м², замените в ней блок на более мощный: у Kentatsu это KMGA35HZRN1 (3,5 кВт, дороже на 1 500 ₽), у Royal Clima RCI-GLF12HN (3,52 кВт, 17 190 ₽), у LESSAR LS-MHE12KCE2 (3,52 кВт, 22 200 ₽). После замены обязательно пересчитайте сумму мощностей и сверьте с наружным блоком.

Сколько стоит всё целиком с монтажом

Цены в комплектах указаны только за оборудование. Монтаж считается отдельно: у нас цена рассчитывается индивидуально, исходя из фактической длины трассы, размеров короба и количества штроб для кабеля и дренажа, подробности на странице «Монтаж - установка». По рыночным ориентирам монтаж мульти-сплита на две комнаты обходится примерно в 20 000-35 000 ₽, а с каждой дополнительной зоной и с каждым лишним метром трассы работы дорожают. Поэтому в бюджет закладывайте оборудование плюс монтаж, а не одну цену из таблицы.

Как заказать комплект

Блоки заказываются отдельными позициями: добавляете в корзину наружный блок и нужное число внутренних, при этом одинаковые внутренние блоки добавляются количеством. Перед оформлением напишите или позвоните нам: проверим, что выбранные блоки совместимы, и подскажем по трассам и монтажу.

Как найти нужный вариант на сайте

Наружные блоки мульти-сплит на сайте разбиты по числу подключаемых внутренних блоков:

Все внутренние блоки для мульти-сплита в любом сочетании собраны в разделе «Внутренние блоки для мульти-сплит». В карточке каждого блока в характеристиках указаны мощность, площадь, шум, максимальное число подключаемых внутренних блоков и максимальная длина трассы: эти же строки удобно сверять при выборе.

Если зон нужно больше пяти, обычный мульти-сплит не подойдёт: максимум для этой схемы 5 внутренних блоков на один наружный. Для дома с шестью и более зонами рассматривайте мини-VRF систему, это отдельный класс оборудования с другой логикой подбора.

Какими бывают внутренние блоки

В нашем примере везде настенные блоки, это самый простой и дешёвый вариант. Но в одну систему можно совместить блоки разных типов: у Kentatsu по инструкции к наружным блокам подключаются настенные, кассетные и канальные внутренние блоки. Кассетный встраивается в подвесной потолок и подходит для просторной гостиной или офиса, канальный прячется за потолком, наружу выходят только решётки. Настенные блоки Kentatsu KMGA поставляются белыми, с инфракрасным пультом в комплекте, управление со смартфона по Wi-Fi доступно как опция.

Как это управляется и будет ли работать наружный блок ради одной комнаты

У каждого внутреннего блока свой пульт, поэтому включать и выключать комнаты можно независимо, и температуру в каждой выставлять свою. Наружный блок инверторный: если включена одна комната, он не работает на полную мощность, а снижает производительность. У K2MRB50HZRN1, например, диапазон от 5,3 кВт номинала до 2,29 кВт минимума, поэтому одна включённая комната не заставляет систему гнать полную нагрузку.

Где ставить наружный блок и почему это важно до ремонта

По инструкции вокруг наружного блока нужно свободное место: 60 см над верхней панелью, 30 см слева и сзади, 60 см справа и 200 см перед блоком, чтобы воздух свободно проходил. Шум наружных блоков в таблице выше от 54 до 63 дБ(А), поэтому не ставьте его под окном спальни. Уточните, разрешено ли размещать блок на фасаде в вашем доме и не нужно ли согласование с управляющей компанией.

Самый выгодный момент для монтажа мульти-сплита это до чистового ремонта. Трассы идут в стенах и под потолком, и если заложить их заранее в штробы и короба, не придётся потом ломать готовую отделку. Если ремонт уже сделан, трассу прокладывают в коробах по стенам, это тоже допустимо, но заметнее. Для одного настенного блока монтаж занимает в среднем от 2 до 4 часов, для мульти-системы дольше, срок зависит от числа зон и длины трассы.

Работает ли мульти-сплит зимой

Да, наружные блоки из таблицы выше работают и на обогрев: нижняя граница режима обогрева у них -15°C, а мощность обогрева указана в таблице. Подробнее о том, что происходит при морозе и сколько это стоит, в статье «Можно ли обогреваться кондиционером осенью и зимой».

Какой бренд выбрать

В примерах три бренда, для каждого совместимость сверена с официальной документацией: Kentatsu, Royal Clima и LESSAR. Это разные ценовые уровни: комплект на пять комнат обходится примерно в 237, 250 и 316 тысяч рублей за оборудование. В каталоге наружных блоков представлены и другие производители, включая Daichi, Hisense, Midea, FUNAI, Axioma, THAICON, Daikin, LG и другие, их комплекты подбираем по запросу. При выборе бренда смотрите на четыре вещи: есть ли официальная документация по совместимости, какой выбор внутренних блоков у линейки (нужны ли кассетные и канальные), уровень шума и класс энергоэффективности, доступность сервиса и запчастей в вашем городе. Внутренние блоки разных брендов в одной системе смешивать нельзя, поэтому выбор бренда наружного блока определяет выбор внутренних.

Частые вопросы

Можно ли докупить внутренний блок другой марки к уже купленному наружному? Нет, все внутренние блоки одной системы должны быть той же марки и совместимой линейки, что указана в таблице совместимости наружного блока.

Что будет, если подключить меньше внутренних блоков, чем максимум наружного? Ничего страшного: можно подключить, например, 3 внутренних блока к наружному на 4 зоны. Учтите только, что число блоков и их мощность нужно проверить по таблице совместимости.

Нужно ли сразу покупать все внутренние блоки или можно подключить позже? Технически можно докупить и подключить внутренний блок позже, в пределах максимума наружного блока. Но проще и часто дешевле сделать это при первом монтаже, чтобы не оплачивать выезд бригады повторно.

Можно ли одновременно охлаждать одну комнату и обогревать другую? Нет, у обычного мульти-сплита все подключённые зоны работают в одном режиме: либо все на охлаждение, либо все на обогрев, при этом температуру в каждой комнате можно выставлять свою. Раздельные режимы по комнатам одновременно поддерживают только VRF-системы.

Что делать, если одна из комнат пока не нужна? Можно взять наружный блок на большее число зон, чем комнат сейчас, и подключить оставшуюся позже. Или ограничиться меньшим числом зон, если новая комната не планируется.

Коротко

• Мульти-сплит это один наружный блок и несколько внутренних в разных комнатах
• Подбор в пять шагов: комнаты, блок под площадь, сумма мощностей, наружный блок, проверка трасс
• Для комнаты до 26 м² подходит блок на 2,6 кВт, до 35 м² на 3,5 кВт, до 53 м² на 5,3 кВт
• Сумма мощностей внутренних блоков должна быть не выше номинала наружного, небольшой запас сверху нужно согласовывать
• Лимиты трасс зависят от числа зон: от 40 м общей длины на 2 зоны до 80 м на 4 и 5 зон
• Монтаж считается отдельно от оборудования, закладывайте его в бюджет и по возможности делайте до ремонта
• Для шести и более зон нужен не мульти-сплит, а мини-VRF система
• Смешивать внутренние блоки разных брендов в одной системе нельзя
